RG174 und RG316 sind kompakte 50-Ω-Koaxialkabel, aber nicht automatisch austauschbar. RG174 ist häufig eine praktische Wahl für kurze, flexible und kostenkritische Leitungen in kontrollierter Umgebung. RG316 wird oft gewählt, wenn höhere Temperaturbeständigkeit und PTFE/FEP-Materialien gefordert sind.
Die Namen allein reichen nicht. Dämpfung, Temperaturbereich, Durchmesser und Aufbau unterscheiden sich zwischen Herstellern und konkreten Artikelnummern. Vergleichen Sie deshalb immer die tatsächlichen Datenblätter.
Global RF Tech GLRG174 und GLRG316 im Vergleich
Die folgende Tabelle gilt für die aktuellen englischen Produktangaben von GLRG174 und GLRG316. Sie ist keine pauschale Normtabelle für jedes Kabel mit ähnlicher RG-Bezeichnung.
| Merkmal | GLRG174 | GLRG316 |
|---|---|---|
| Impedanz | 50 ±2 Ω | 50 ±2 Ω |
| Außendurchmesser | 2,8 mm | 2,54 ±0,1 mm |
| Dielektrikum | massives PE | PTFE |
| Mantel | schwarzes PVC | FEP |
| Verkürzungsfaktor | 66 % | 69,5 % |
| Kapazität | 96 pF/m | 95 ±2 pF/m |
| angegebener VSWR-Bereich | ≤ 1,30, DC–3 GHz | ≤ 1,25, DC–3 GHz |
| angegebene Betriebstemperatur | −20 bis +70 °C | −55 bis +200 °C |
Für eine konfektionierte Leitung gelten zusätzlich die Daten der Stecker, Crimpung, Zugentlastung und gesamten Baugruppe.
Ist RG316 immer verlustärmer als RG174?
Nein. Der Kabelname allein beweist keine bestimmte Dämpfung. Entscheidend sind konkreter Aufbau, Leiter, Schirm, Dielektrikum, Frequenz und Länge. RG316 wird häufig wegen Temperatur- und Materialanforderungen ausgewählt, nicht automatisch wegen einer universell niedrigeren Dämpfung.
Für die Auslegung benötigen Sie die Dämpfungstabelle des angebotenen Kabels bei der Zieltemperatur und Zielfrequenz. Multiplizieren Sie den Wert pro Meter mit der realen Länge und addieren Sie Stecker- und Adapterverluste.
Ein Kabel kann bei 100 mm problemlos sein und bei mehreren Metern das Linkbudget überschreiten. Das gilt besonders für dünne Leitungen bei höheren Frequenzen.

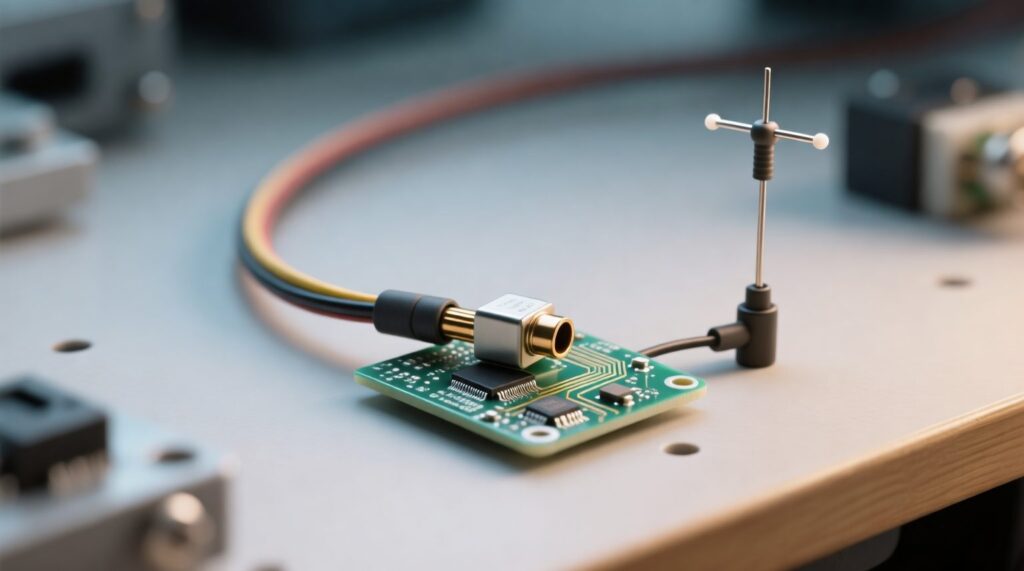

Wann passt RG174?
GLRG174 ist ein sinnvoller Ausgangspunkt für:
- kurze interne Antennenleitungen,
- kompakte GPS/GNSS-Pigtails,
- IoT- und Telematikgeräte,
- board-to-panel-Verbindungen,
- kontrollierte Innenumgebung mit passendem Temperaturbereich.
Vorteile sind geringe Baugröße, Flexibilität und einfache Verlegung. Grenzen entstehen bei längeren Strecken, höherer Temperatur oder anspruchsvoller Außenumgebung.

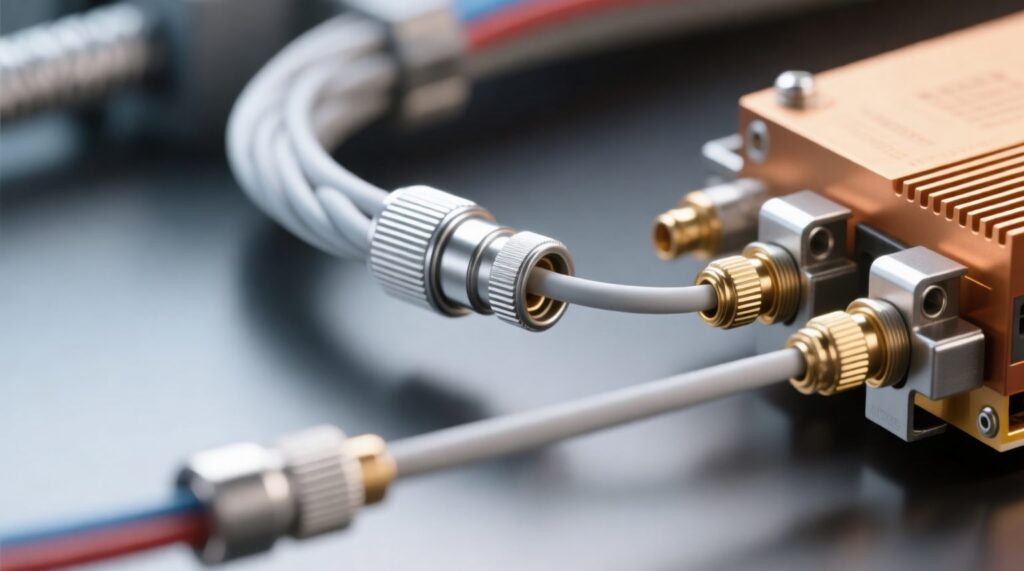

Wann passt RG316?
GLRG316 ist ein sinnvoller Ausgangspunkt, wenn:
- die Baugruppe höheren Temperaturen ausgesetzt ist,
- PTFE/FEP-Material gefordert wird,
- Außen-, Labor- oder Prüfanwendungen höhere Stabilität verlangen,
- die Leitung wiederholt gehandhabt wird und die gesamte Konfektion dafür ausgelegt ist.
Auch RG316 ist ein dünnes Kabel. Für lange, verlustkritische oder leistungsstarke Strecken kann eine dickere, verlustärmere Kabelserie geeigneter sein.
Temperatur, Mantel und Biegeradius
Der größere Temperaturbereich des GLRG316 ist ein klarer Unterschied zu GLRG174. Er darf aber nicht auf Stecker, Schrumpfschlauch, Kleber oder die vollständige Baugruppe übertragen werden, ohne deren Daten zu prüfen.
Dass ein Kabel flexibel wirkt, bedeutet ebenfalls nicht, dass jeder Biegeradius zulässig ist. Ein zu enger Bogen kann Dielektrikum und Schirm verformen, Zug auf den Stecker bringen oder die Impedanz verändern. Da die aktuellen Kurzangaben keinen universellen Mindestbiegeradius nennen, muss dieser für das konkrete Angebot bestätigt werden.
Der Stecker kann wichtiger sein als der Kabelname
Eine Leitung mit richtigem Kabel und schlechter Konfektion kann schlechter funktionieren als eine sauber gebaute Alternative. Prüfen Sie:
- Stecker A und B einschließlich Standard/RP und Innenkontakt,
- passende Crimphülse und Abisoliermaße,
- Zugentlastung,
- Kabelorientierung am Winkelstecker,
- Kontinuität und Kurzschluss,
- Einfügedämpfung und Return Loss der fertigen Baugruppe.
Adapterketten erhöhen mechanische Länge und Fehlerrisiko. Für Seriengeräte ist die direkt passende Konfektion vorzuziehen.
Auswahlregel
| Anforderung | Startpunkt |
|---|---|
| kurze Leitung, kontrollierte Umgebung, Kosten und Flexibilität wichtig | RG174 prüfen |
| erhöhte Temperatur, PTFE/FEP oder anspruchsvollere Umgebung | RG316 prüfen |
| lange Strecke oder knappes Verlustbudget | verlustärmere Kabelfamilie prüfen |
| hohe Leistung | komplette Baugruppe nach Frequenz, Leistung, VSWR und Temperatur auslegen |
| sehr enger Bauraum | tatsächlichen Biegeradius und Steckerzugentlastung prüfen |
Was gehört in die Kabelanfrage?
- gewünschte Kabelserie oder offenes Auswahlziel,
- Frequenzbereich, zum Beispiel 868 MHz, GNSS oder 2,4 GHz,
- genaue Länge mit Toleranz,
- Stecker A und B,
- Systemimpedanz,
- zulässige Einfügedämpfung,
- Temperatur und Innen-/Außenumgebung,
- Biegeradius und Einbauraum,
- Stückzahl, Kennzeichnung, Verpackung und Prüfanforderungen.
Häufige Fragen
Worin besteht der Unterschied zwischen RG316 und RG174?
Bei den Global-RF-Tech-Modellen unterscheiden sich insbesondere Dielektrikum, Mantel, Außendurchmesser und angegebener Temperaturbereich. RG316 verwendet PTFE/FEP; RG174 PE/PVC.
Ist RG174 für GPS-Antennenkabel geeignet?
Für kurze Leitungen kann es geeignet sein. Die zulässige Länge hängt von konkreter Dämpfung, Steckern und Linkbudget ab.
Welchen Biegeradius hat RG174?
Es gibt keinen sicheren Universalwert für jedes Produkt und jede Konfektion. Fordern Sie den Mindestbiegeradius des konkreten Kabels und der fertigen Baugruppe an.
Ist RG316 immer besser?
Nein. Es bietet bei GLRG316 einen größeren Temperaturbereich und andere Materialien, kann aber teurer oder für eine einfache kurze Innenleitung unnötig sein. Die Auswahl folgt den Anforderungen.
Datenblatt vor Kabelname
Die vollständigen englischen Produktdetailseiten sind die zulässigen Ausnahmen:
Ergänzend helfen Antennenstecker-Arten und RG58 vs. RG400 bei der Auswahl. Eine kundenspezifische Kabelbaugruppe können Sie mit Frequenz, Länge, Steckern, Umgebung und Prüfanforderungen über Angebot anfordern anfragen.
