Antennenstecker-Arten: So wählen Sie den richtigen HF-Stecker

Die Antenne ist ausgewählt, das Gerät steht auf dem Tisch – und dann passt der Stecker nicht. Oder schlimmer: Er passt mechanisch, und die Verbindung arbeitet trotzdem nicht so, wie sie soll. Genau hier entstehen die meisten Rückfragen, denn viele Antennenstecker sehen sich zum Verwechseln ähnlich, gehören aber zu unterschiedlichen Familien mit unterschiedlichen Normen.

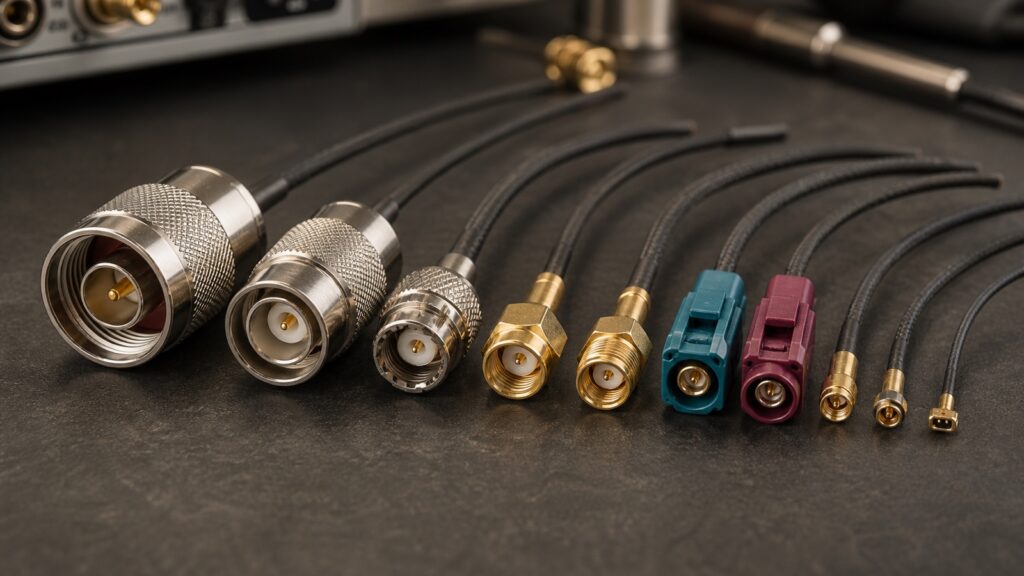

Dieser Artikel ordnet die gängigen Antennenstecker-Arten – SMA und RP-SMA, FAKRA, U.FL und die MHF-Serien, TNC, BNC, MCX, MMCX und N – nach Einbausituation, Norm, Frequenzgrenze und Steckzyklen. Sie erfahren, welche Angaben eine Anfrage eindeutig machen, warum ein RP-SMA kein SMA ist, was 50 Ω an 75 Ω rechnerisch kostet und wann ein Adapter noch vertretbar ist. Ziel ist eine Auswahl, die elektrisch, mechanisch und zur Kabelkonfektion passt – nicht nur eine, die sich anschrauben lässt.

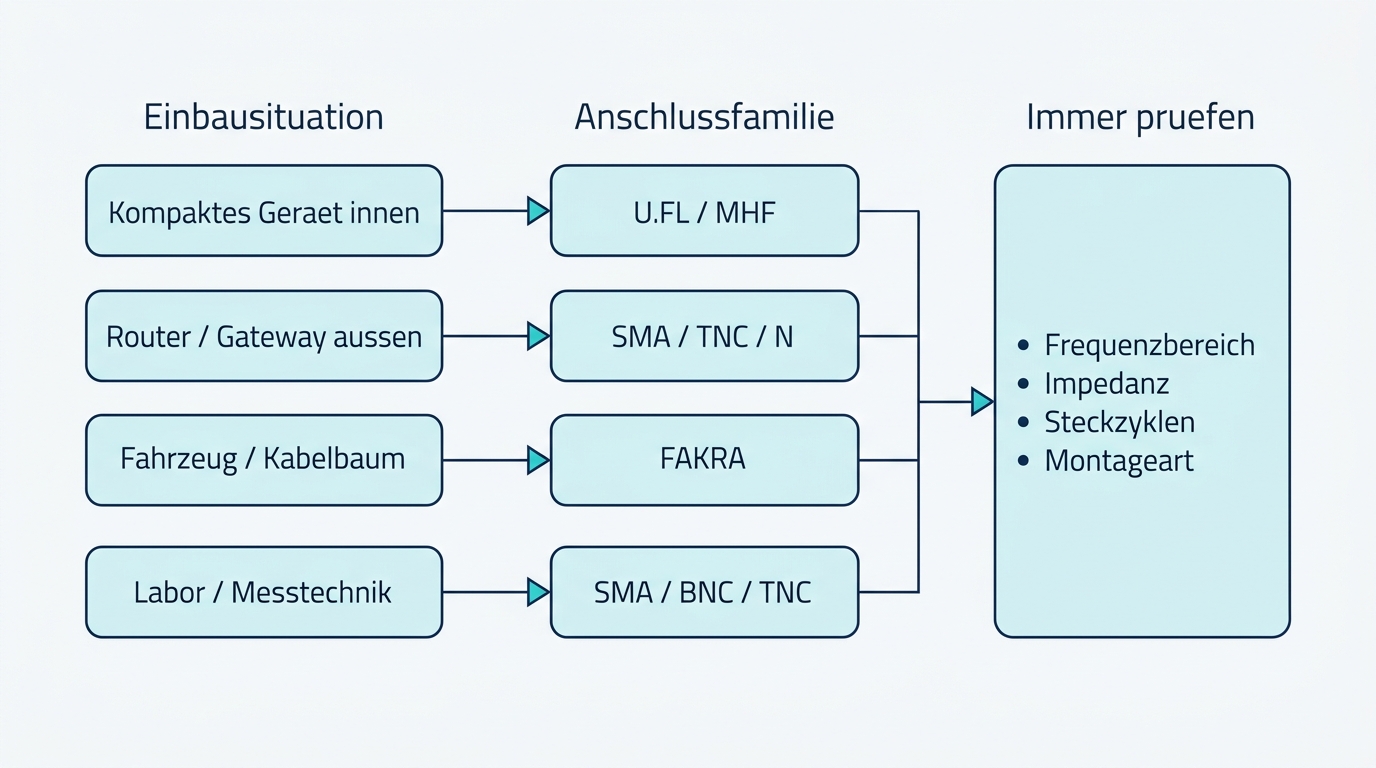

Schnellauswahl nach Einbausituation

Diese Tabelle ist ein Ausgangspunkt. Der konkrete Stecker muss anhand der Zeichnung und des Datenblatts bestätigt werden.

Steckerfamilien im Normvergleich

Jede Familie ist in einer eigenen Norm beschrieben. Die Norm legt fest, welche Impedanz, welche Maße und welcher Frequenzbereich für die Schnittstelle überhaupt gelten – unabhängig davon, was ein Produkttext verspricht. Sobald die Norm in der Anfrage steht, ist die Diskussion über “sieht gleich aus” beendet.

Für militärisch qualifizierte Ausführungen kommt MIL-STD-348 hinzu; dort sind die Schnittstellenmaße für BNC, TNC, N, SMA und weitere Serien festgelegt. Die Sektionsnormen selbst sind über den IEC-Webstore einsehbar.

Wichtig für den Vergleich von Angeboten: Die in Norm und Datenblatt genannte Frequenzgrenze gilt für die Schnittstelle, nicht für die fertige Leitung. Ein SMA-Interface ist bis 18 GHz definiert; mit einem dünnen Kabel wie RG174 endet die sinnvolle Nutzung deutlich früher, weil dann das Kabel und nicht der Stecker begrenzt.

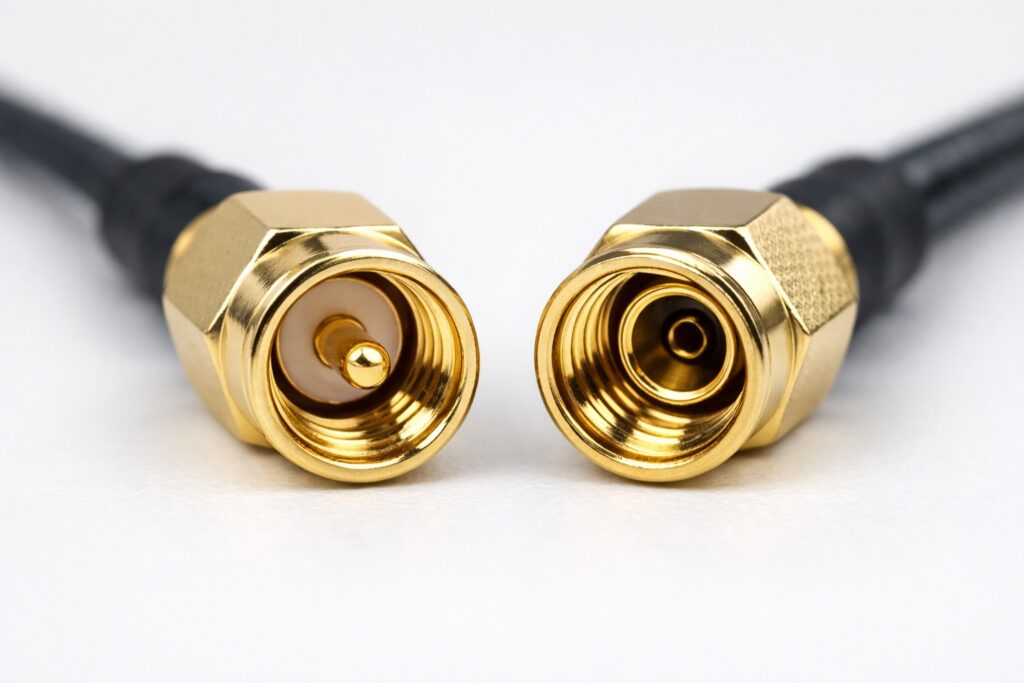

SMA und RP-SMA

SMA ist eine kompakte, verschraubte HF-Steckverbinderfamilie. Sie wird häufig an Routern, Messgeräten, Antennen und Kabelbaugruppen eingesetzt.

Besondere Aufmerksamkeit verdient RP-SMA, also Reverse-Polarity-SMA. Bei dieser Variante ist die Ausführung des Innenkontakts gegenüber Standard-SMA vertauscht. Außengewinde, Überwurfmutter und Innenkontakt müssen deshalb getrennt beschrieben werden.

Bestellen Sie nicht nur „SMA male“. Halten Sie fest:

• Standard-SMA oder RP-SMA,
• Stecker oder Buchse nach der Herstellerzeichnung,
• Innenkontakt als Stift oder Buchse,
• Panel-, Kabel- oder Leiterplattenmontage.

Fotos helfen, ersetzen aber keine Maßzeichnung.

Zwei belastbare Zahlen helfen bei der Auslegung: Die SMA-Schnittstelle ist nach IEC 61169-15 für 50 Ω und einen Frequenzbereich bis 18 GHz definiert, und übliche Kabelausführungen werden von Herstellern mit rund 500 Steckzyklen angegeben. Steckzyklen bedeutet: wie oft die Verbindung laut Datenblatt getrennt und wieder gesteckt werden darf. Genau dieser Wert entscheidet später, ob eine Schnittstelle servicetauglich ist – dazu unten mehr.

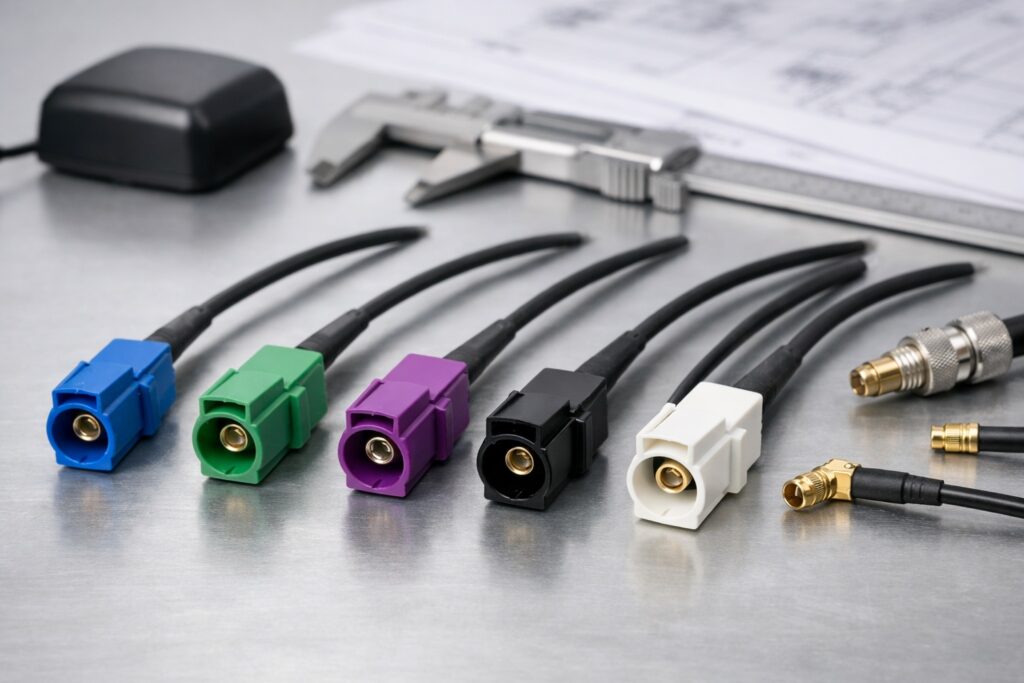

FAKRA für Fahrzeuganwendungen

FAKRA-Gehäuse basieren auf einer HF-Schnittstelle und ergänzen sie um ein robustes Kunststoffgehäuse, Verriegelung und mechanische Codierung. Dadurch lassen sich verschiedene Antennen- und Datenpfade im Fahrzeug unterscheiden.

Die Gehäusefarbe kann bei der Zuordnung helfen, doch für die Beschaffung ist der mechanische Code entscheidend. „Blauer FAKRA-Stecker“ ist keine vollständige Spezifikation. Benötigt werden mindestens Code, Stecker-/Buchsenausführung, Kabel, Winkel oder gerade Bauform und Gegenstelle am Fahrzeuggerät.

Vermeiden Sie Gewalt beim Stecken. Wenn die Codierung nicht passt, ist das meist kein Fertigungsfehler, sondern die falsche Variante.

Die Grundlage dafür sind DIN 72594-1, USCAR-18 und ISO 20860-1. Diese Dokumente beschreiben Gehäusegeometrie, mechanische Codierung und Farbzuordnung – die Farbe ist also eine Ableitung der Codierung, nicht deren Definition.

Achten Sie besonders auf Code Z (wasserblau). Diese Variante ist neutral codiert und passt praktisch auf jede Gegenstelle. Für Messadapter und Prototypen ist das praktisch, in der Serie hebt es den eigentlichen Zweck der Codierung auf: Fehlsteckungen sind dann wieder möglich. Kennzeichnen Sie Z-Varianten in Beschaffungsunterlagen ausdrücklich als Prototyp- oder Prüfmittel.

U.FL, I-PEX MHF und ähnliche Mikrostecker

In kompakten Geräten werden sehr kleine Schnappsteckverbinder verwendet. Im Alltag werden sie häufig pauschal als „U.FL“ oder „IPEX“ bezeichnet. Technisch ist das zu ungenau.

U.FL ist eine konkrete Steckverbinderfamilie. I-PEX bietet mehrere MHF-Serien mit unterschiedlichen Abmessungen, Gegensteckern und Einsatzbedingungen. Ähnlich aussehende Serien sind nicht automatisch kompatibel.

Für die Auswahl müssen Sie die genaue Bezeichnung aus Stückliste oder Layout übernehmen. Prüfen Sie außerdem:

• zulässigen Kabelaußendurchmesser,
• Einbauhöhe,
• passenden Gegenstecker auf der Leiterplatte,
• vorgesehene Steckzyklen,
• Montagewerkzeug und Zugentlastung.

Mikrostecker sind nicht für beliebig häufiges manuelles Umstecken gedacht, und das steht im Datenblatt: Die U.FL-Serie von Hirose ist für Frequenzen bis 6 GHz ausgelegt, gängige Buchsen werden mit etwa 30 Steckzyklen geführt, einzelne Varianten sogar mit 10. Zum Vergleich: Bei SMA sind rund 500 Zyklen üblich.

Das Steckzyklen-Budget: die Zahl, die fast niemand spezifiziert

Rechnen Sie den Bedarf einmal durch, statt zu schätzen. Ein Laborgerät, das einmal pro Woche umgesteckt wird, kommt in fünf Jahren auf etwa 260 Zyklen. Mit SMA ist das unkritisch, mit U.FL liegt es weit jenseits der Spezifikation. Ein Seriengerät, das in der Fertigung einmal gesteckt und danach nie wieder geöffnet wird, ist mit U.FL dagegen genau richtig ausgelegt.

Daraus folgt eine einfache Regel:

• Verbindung an der Gehäusewand, die Kunde oder Service trennt: verschraubte Schnittstelle wie SMA oder TNC.
• Interne, einmalig konfektionierte Strecke: U.FL oder die passende MHF-Serie.
• Der Wert steht als “mating cycles” im Datenblatt der Buchse, nicht des Kabels.

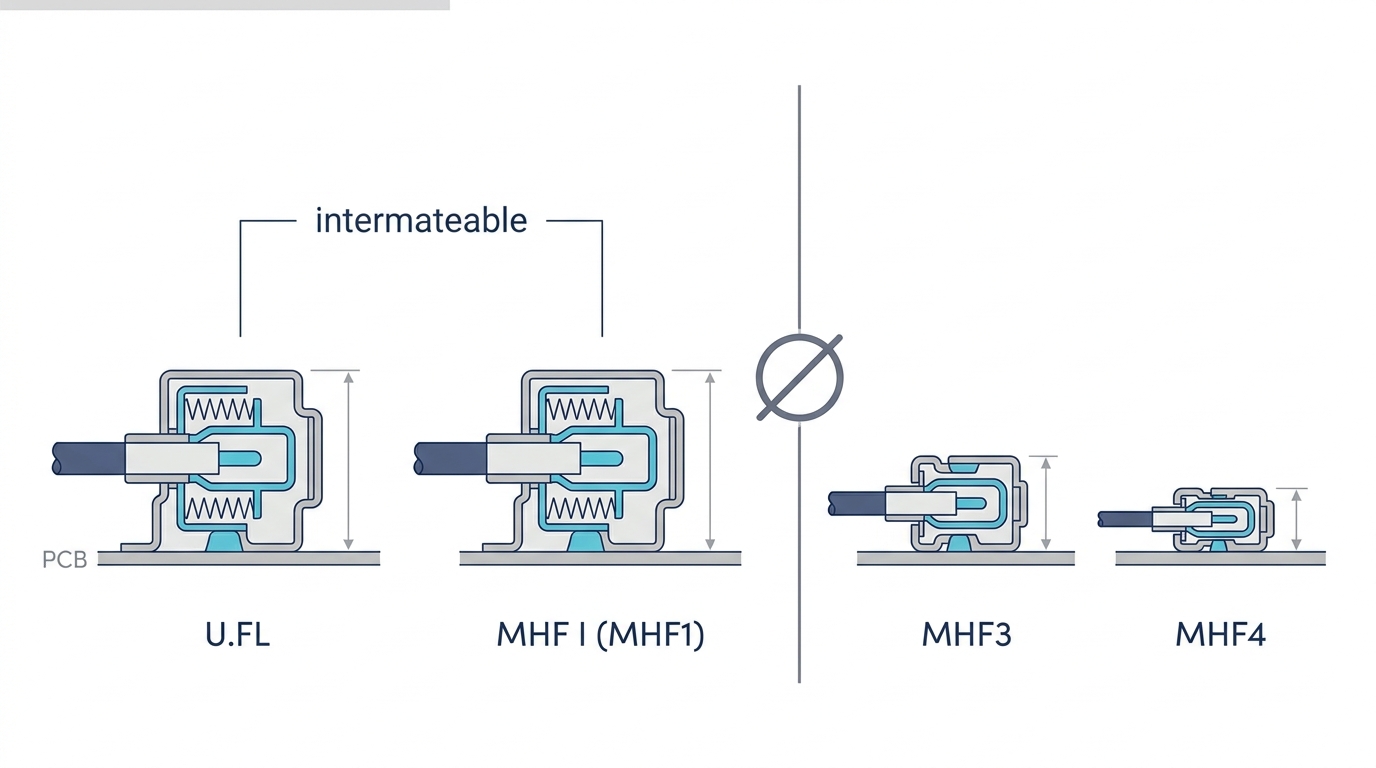

Bei den Serienbezeichnungen hilft eine klare Abgrenzung: U.FL und MHF I (MHF1) gelten als mechanisch deckungsgleich und werden in der Praxis getauscht. Ab MHF3 und MHF4 ändern sich Bauhöhe und Schnittstelle, und diese Serien sind nicht mehr mit U.FL steckbar. Typische zulässige Kabelaußendurchmesser der U.FL-Familie liegen bei 0,81 / 1,13 / 1,32 / 1,37 mm. Nehmen Sie die Bezeichnung deshalb von der Buchse aus Stückliste oder Layout, nicht aus dem Titel eines Pigtail-Angebots.

TNC, BNC, MCX, MMCX und N

TNC besitzt eine verschraubte Kopplung und wird dort eingesetzt, wo eine sichere Verbindung und Vibrationsfestigkeit wichtig sind. Frequenzbereich und Leistungsdaten hängen von der konkreten Serie und Ausführung ab.

BNC verwendet einen Bajonettverschluss. Die Serie ist in Mess-, Funk- und Videosystemen verbreitet. Es gibt unterschiedliche Impedanzvarianten, die nicht allein nach dem Gehäusebild ausgewählt werden dürfen.

MCX und MMCX sind kompakte Schnappverbinder. Sie kommen bei GPS/GNSS-Modulen, kleinen Funkgeräten und internen Kabelbaugruppen vor. MCX und MMCX sind verschiedene Familien und nicht untereinander austauschbar.

N-Steckverbinder sind größer und mechanisch robust. Sie werden häufig an Außen-, Basisstations- und größeren Antennen eingesetzt.

Impedanz: 50 Ω ist häufig, aber nicht universell

Viele Funk-, Mobilfunk-, GPS/GNSS- und Messsysteme arbeiten mit 50 Ω. TV-, Video- und Rundfunkanwendungen verwenden häufig 75 Ω. Es ist deshalb falsch, jeden „Antennenstecker“ automatisch als 50-Ω-Ausführung zu behandeln.

Stecker, Kabel und Gerät müssen zur Systemimpedanz passen. Auch innerhalb einer bekannten Familie kann es Varianten für unterschiedliche Anwendungen geben: 50-Ω-BNC ist in IEC 61169-8 beschrieben, die 75-Ω-Ausführung dagegen in einer eigenen Norm, IEC 61169-63. Gleiches Gehäusebild, unterschiedliche Spezifikation.

Was 50 Ω an 75 Ω wirklich kostet

Damit “muss passen” nicht abstrakt bleibt, hier die Größenordnung zum Selbstnachrechnen. Der Reflexionsfaktor ist Γ = (Z₂ − Z₁) / (Z₂ + Z₁).

Für 75 Ω an 50 Ω ergibt das:

• Γ = 25 / 125 = 0,2
• VSWR = (1 + 0,2) / (1 − 0,2) = 1,5
• Rückflussdämpfung ≈ 14 dB
• reflektierte Leistung Γ² = 4 %, entsprechend etwa 0,18 dB Zusatzdämpfung

Das erklärt, warum der falsche Stecker im Test oft trotzdem “funktioniert”: Eine einzelne Fehlanpassung dieser Größe zerstört keine Verbindung. Kritisch wird es, wenn mehrere solche Stellen in Reihe liegen, ein Sender empfindlich auf Rückwirkung reagiert oder eine Messung reproduzierbar sein muss – Reflexionen addieren sich phasenabhängig und erzeugen Welligkeit über die Frequenz. Diese Werte sind rechnerische Abschätzungen der reinen Fehlanpassung, keine Messwerte einer konkreten Baugruppe.

Warum Adapter nur die zweite Wahl sind

Ein Adapter kann einen Prototyp retten, fügt aber zwei zusätzliche Übergänge, mechanische Länge und eine weitere Fehlerstelle hinzu. Bei hohen Frequenzen oder bewegten Installationen kann eine Adapterkette die Reproduzierbarkeit verschlechtern.

Für Serienprodukte ist eine korrekt konfektionierte Leitung meist sauberer. Wenn ein Adapter unvermeidbar ist, müssen Frequenzbereich, Impedanz, Leistungsfähigkeit und mechanische Belastung zur Anwendung passen.

Denken Sie dabei auch an das Steckzyklen-Budget: Jeder Adapter fügt zwei weitere Trennstellen hinzu, die jeweils ihr eigenes Zyklus- und Anpassungsbudget mitbringen. Wo häufig gesteckt wird, ist eine feste Wandbuchse mit definierter Schnittstelle günstiger als eine Adapterkette.

Neun Angaben für eine eindeutige Anfrage

1. Gerät und Gegenstelle,
2. Frequenzbereich,
3. Systemimpedanz,
4. genaue Steckerfamilie,
5. Standard- oder Reverse-Polarity,
6. Innenkontakt und Gehäuseausführung,
7. Kabeltyp und Länge,
8. gerade oder gewinkelte Bauform sowie Montageart,
9. Umgebung, Stückzahl und gewünschte Prüfungen.

Fügen Sie nach Möglichkeit Zeichnung, Foto mit Maßstab und Geräte-Datenblatt bei. Dadurch lässt sich vermeiden, dass mechanisch ähnliche, aber elektrisch oder codeseitig falsche Teile angeboten werden.

Häufige Fragen

Welche Antennen-Anschlüsse gibt es?

Zu den häufigen HF-Steckverbindern gehören SMA/RP-SMA, FAKRA, U.FL und passende MHF-Serien, TNC, BNC, MCX, MMCX und N. Die richtige Familie hängt von Gerät, Kabel, Frequenz, Impedanz und Einbau ab.

Was ist der Unterschied zwischen Koax-Stecker und F-Stecker?

„Koax-Stecker“ ist ein Sammelbegriff. Der F-Stecker ist eine bestimmte Koaxialsteckerfamilie, die vor allem in SAT-, TV- und Breitbandanwendungen vorkommt.

Gibt es verschiedene SMA-Stecker?

Ja. Neben Stecker/Buchse, Kabel-, Panel- und Leiterplattenausführungen gibt es Standard-SMA und RP-SMA. Die vollständige Innenkontakt- und Gewindekonfiguration muss geprüft werden.

Wie oft darf ich einen Antennenstecker stecken?

Das hängt von der Familie ab. Übliche SMA-Kabelausführungen werden mit rund 500 Steckzyklen angegeben, Standard-U.FL-Buchsen mit etwa 30. Prüfen Sie den Wert “mating cycles” im Datenblatt der Buchse und rechnen Sie ihn gegen die geplante Nutzungsdauer.

Woran erkenne ich 50-Ω- und 75-Ω-BNC?

Nicht am Gehäusebild. Die Ausführungen sind in unterschiedlichen Normen beschrieben (50 Ω in IEC 61169-8, 75 Ω in IEC 61169-63) und müssen über Artikelnummer und Datenblatt bestimmt werden.

Der Stecker ist Teil der HF-Strecke

Wählen Sie den Anschluss nicht am Ende des Projekts. Kabel, Stecker, Zugentlastung, Einbauraum und Gerät bilden eine Baugruppe und sollten gemeinsam freigegeben werden.

Für die zugehörige Leitungswahl vergleichen Sie RG174 und RG316 sowie RG58 und RG400. Den deutschen Produktumfang finden Sie unter Antennenprodukte. Für eine Anfrage mit definierter Schnittstelle nutzen Sie Angebot anfordern.
