5G-Small-Cell- und Inhouse-Antennen: wann welche Architektur passt

Eine 5G Small Cell Antenne und eine Inhouse-Antenne sehen an der Decke fast gleich aus, sitzen aber an unterschiedlichen Stellen im Netz. Genau diese Rolle entscheidet, welche Architektur in Ihr Gebäude passt — und welche Antennenmerkmale Sie vor der Anfrage klären müssen.

Kurzantwort

• Small Cell: kompakte Basisstation mit eigener Antenne. Passend für einen abgegrenzten Bereich, einen Netzbetreiber, kurze Zeitpläne.
• Inhouse-Verteilsystem (DAS): eine zentrale Quelle speist viele passive Antennen. Passend für große Flächen, mehrere Etagen, mehrere Netzbetreiber.
• Antennenauswahl in dieser Reihenfolge: Frequenzbänder (inklusive 3400–3800 MHz), Anzahl der Anschlüsse, Montageart, Steckverbinder.
• Häufigster Fehler: eine Antenne einbauen, deren Datenblatt bei 2700 MHz endet. Sie verteilt kein 5G-Mittelband.

Global RF Tech liefert Antennenkomponenten für solche Aufbauten. Basisstation, Systemintegration und Funknetzplanung gehören nicht zu unserem Lieferumfang.

Warum Gebäude eine eigene Versorgungsebene brauchen

Makro-Basisstationen sind für großflächige Außenversorgung gebaut. Auf dem Weg ins Gebäude verliert ihr Signal Leistung. Dieser Verlust heißt Gebäudeeintrittsdämpfung (englisch building entry loss): die Differenz zwischen dem Pegel draußen vor der Fassade und dem Pegel drinnen.

Wie groß er ausfällt, hängt vor allem von der Bauweise ab. Die ITU beschreibt das in Empfehlung ITU-R P.2109 mit einem statistischen Modell und unterscheidet zwei Gebäudeklassen: „traditionell” (Ziegel, Beton, einfaches Glas) und „thermisch effizient” (metallbedampftes Glas, gedämmte Fassaden, Metallkaschierung). Für die thermisch effiziente Klasse sagt das Modell deutlich höhere Dämpfung voraus, und die Dämpfung steigt mit der Frequenz — also genau dort, wo die 5G-Mittelbänder liegen.

Messungen bestätigen die Richtung. In einer Vergleichsmessung zwischen 0,4 und 73 GHz lagen ein traditionelles und ein thermisch effizientes Gebäude etwa 2 bis 16 dB auseinander; das Öffnen der Außenfenster senkte die Dämpfung im Millimeterwellenbereich (25–73 GHz) um rund 10 dB (EuCAP 2018, Durham University). Ein energieeffizienter Neubau ist funktechnisch also kein Sonderfall, sondern der Normalfall — die gute Wärmedämmung dämmt auch das Funksignal.

Gleichzeitig findet die Nutzung drinnen statt: Rund 80 % des Mobilfunkverkehrs entstehen in Gebäuden (GSMA Future Networks). Für große Objekte, Untergeschosse und Bereiche mit hoher Nutzerdichte wird deshalb eine eigene Versorgungsebene im Gebäude aufgebaut — und die Antenne ist dabei der letzte HF-Schritt zum Nutzer.

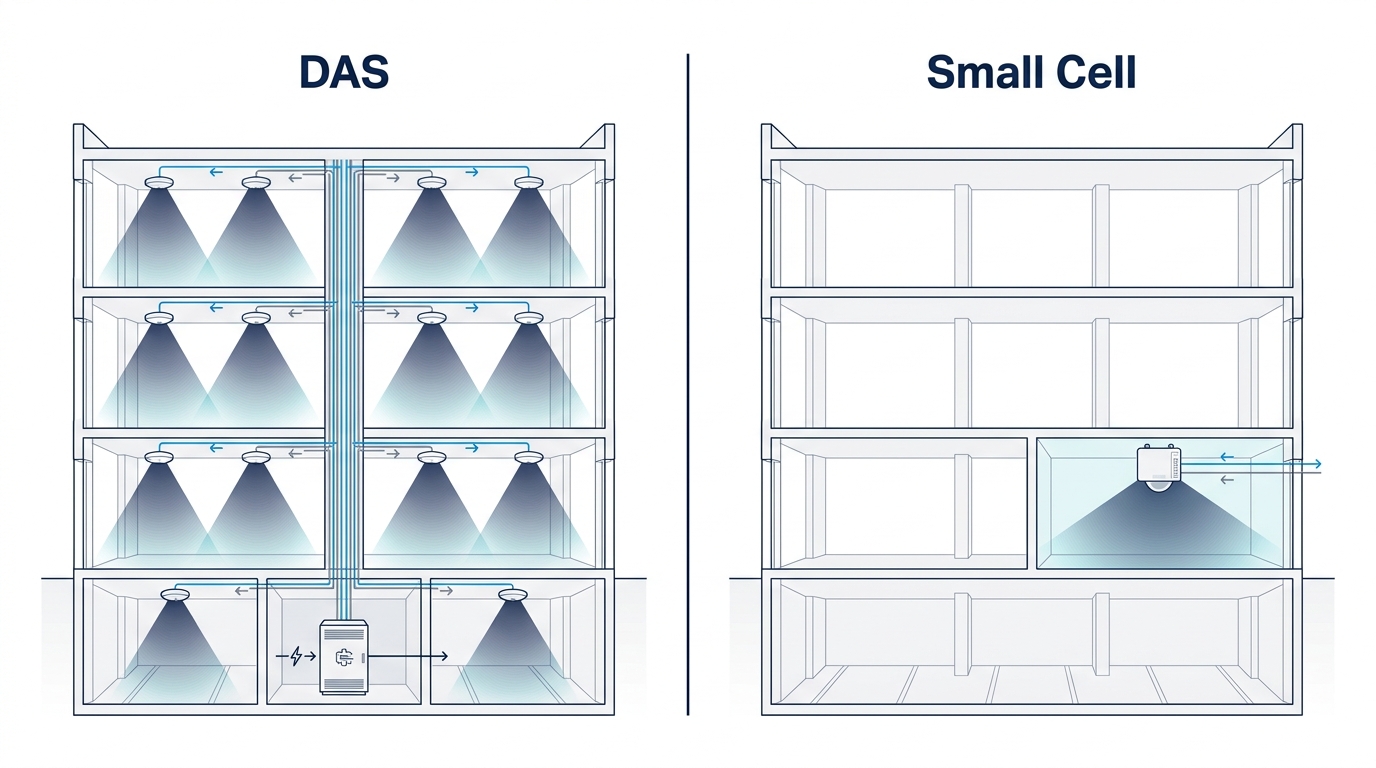

Die zwei Architekturen

Inhouse-Verteilsystem (englisch Distributed Antenna System, DAS). Eine zentrale Signalquelle — Basisstation oder Repeater — speist über Koaxialkabel, Glasfaser oder Ethernet ein Netz aus vielen verteilten Antennen mit geringer Leistung. Statt eines starken Senders, der sich durch Wände kämpft, sitzen viele kleine Strahler nah an den Nutzern. Die Antennen selbst sind passiv: sie erzeugen kein Signal, sie geben ab, was das Verteilnetz liefert. Ergebnis: gleichmäßige Versorgung über Etagen, Keller und Parkebenen.

Small Cell. Eine kompakte Basisstation mit geringer Leistung versorgt einen abgegrenzten Bereich, mit integrierter oder extern angeschlossener Antenne. Jede Small Cell ist eine eigene Funkzelle mit eigener Kapazität und braucht Backhaul (meist Ethernet) und Strom am Montageort.

Ein Hinweis zur Sprache: Objektfunk meint in Deutschland üblicherweise die Gebäudefunkversorgung für Behörden und Organisationen mit Sicherheitsaufgaben (BOS) und ist kein Synonym für Inhouse-Mobilfunk. Beides kann im selben Gebäude nötig sein, arbeitet aber in weit auseinanderliegenden Frequenzbändern — dazu weiter unten mehr.

Was in der Praxis den Ausschlag gibt: der Uplink

Diskutiert werden meist Downlink-Datenraten. Begrenzend ist im Gebäude aber fast immer die Gegenrichtung. Ein Smartphone der Leistungsklasse 3 sendet nach 3GPP-Spezifikation mit maximal 23 dBm, also rund 200 mW, gegen eine Makrozelle mit einem Vielfachen davon (3GPP TS 38.101-1, siehe 3GPP-Spezifikationsreihe 38). Deshalb bricht die Verbindung typischerweise zuerst im Uplink zusammen: das Handy zeigt noch Balken, das Hochladen stockt trotzdem.

Für die Architekturwahl heißt das: Nicht die Sendeleistung der Quelle entscheidet, sondern der Abstand zwischen Nutzer und nächster Antenne. Beide Architekturen verkleinern genau diesen Abstand — die eine mit vielen passiven Antennen, die andere mit vielen kleinen Zellen.

Grobe Entscheidungshilfe

Diese Zuordnung ist eine Orientierung, kein Planungsergebnis. Die

tatsächliche Auslegung gehört in eine Funknetzplanung durch den

Betreiber oder einen Systemintegrator.

Wenn ein bestehendes Koaxnetz weiterverwendet werden soll

Ein Punkt, der in Vergleichslisten fast immer fehlt: Ein passives Koaxnetz, das für GSM, UMTS und LTE ausgelegt wurde, verhält sich bei 3,6 GHz systematisch schlechter — nicht zufällig, sondern physikalisch bedingt.

Die Dämpfung von Koaxialkabeln steigt näherungsweise mit der Wurzel der Frequenz (Skin-Effekt). Als Überschlagsrechnung:

Dämpfung bei f2 ≈ Dämpfung bei f1 × √(f2 / f1)

Von 900 MHz auf 3600 MHz ergibt √(3600 / 900) = 2, also etwa die doppelte Dämpfung in dB auf derselben Kabellänge. Ein Strang, der bei 900 MHz 6 dB verliert, landet bei 3,6 GHz eher bei 12 dB. Das ist eine Ingenieursabschätzung, kein Messwert: die belastbaren Zahlen stehen im Datenblatt des verwendeten Kabels, üblicherweise als dB pro 100 m je Frequenz.

Praktische Folge: Mit steigender Frequenz sinkt die nutzbare Stranglänge. Deshalb arbeiten neuere Aufbauten mit aktiven Ferneinheiten, die per Glasfaser oder Ethernet gespeist werden und das HF-Signal erst kurz vor der Antenne erzeugen. Wer ein bestehendes Koaxnetz auf 5G-Mittelband erweitern will, sollte die Pegelbilanz je Strang neu rechnen lassen, statt nur die Antennen zu tauschen.

Welche Antennen dabei eingesetzt werden

Im Innenbereich sind Deckenantennen (Rundstrahler) die verbreitetste Bauform: Sie sitzen über den Nutzern und strahlen nach unten und außen ab. Für gerichtete Versorgung von Fluren, Hallen oder Gebäudefronten kommen Wand- oder Panelantennen hinzu.

Der Frequenzbereich ist das erste Ausschlusskriterium

5G nutzt unterhalb von 6 GHz (Frequency Range 1) laut 3GPP den Bereich von 410 MHz bis 7125 MHz. Für Europa zentral sind die Bänder n78 (3300–3800 MHz) und n77 (3300–4200 MHz) (3GPP zu NR-Bändern).

In Deutschland liegt das vergebene 5G-Spektrum genau dort. Bei der Vergabe 2019 erhielten Telekom und Vodafone je 90 MHz, Telefónica 70 MHz und Drillisch 50 MHz im 3,6-GHz-Bereich (Bundesnetzagentur, Mobilfunknetze). Zusätzlich vergibt die Bundesnetzagentur den Bereich 3700–3800 MHz auf Antrag lokal — die Grundlage für Campusnetze in Industrie- und Gewerbeobjekten (Bundesnetzagentur, 3,7 GHz).

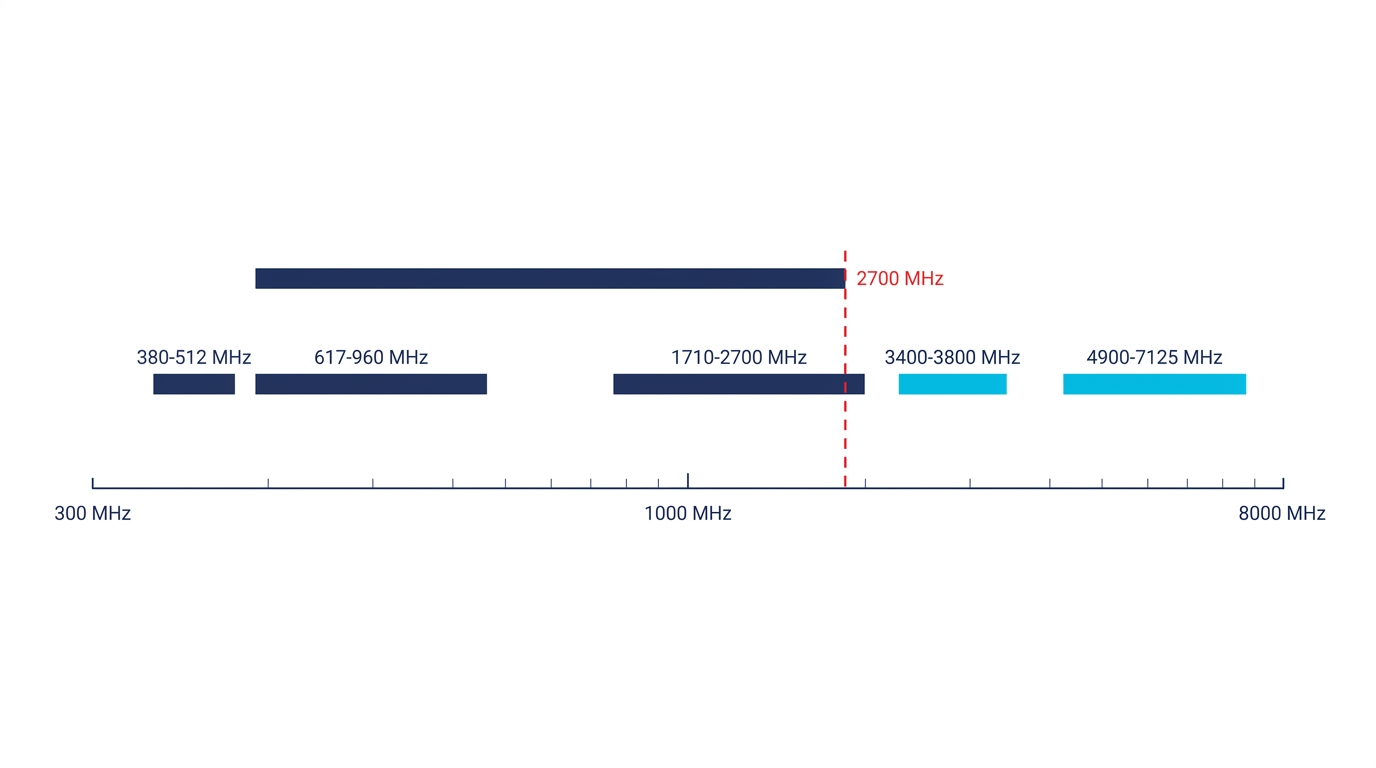

Daraus folgt eine einfache Prüfung am Datenblatt:

Eine Inhouse-Antenne, deren Frequenzangabe bei 2700 MHz endet, verteilt in Deutschland kein 5G-Mittelband — auch dann nicht, wenn im Gebäude sonst alles passt. Sie versorgt weiterhin 700, 800, 900, 1800, 2100 und 2600 MHz, aber der Kapazitätsgewinn aus dem 3,6-GHz-Band kommt bei den Nutzern nicht an.

Anzahl der Anschlüsse: MIMO braucht mehr als eine Buchse

Ein zweiter Punkt, der in Ausschreibungen oft untergeht: Eine Antenne mit einem Anschluss kann keine zwei MIMO-Datenströme übertragen. Dafür braucht es zwei Pfade — zwei Buchsen und zwei entkoppelte Strahlerelemente, meist mit unterschiedlicher Polarisation.

Entscheidend ist dabei, in welchem Band die zwei Anschlüsse liegen. Eine Doppelport-Antenne, deren beide Ports nur bis 2700 MHz reichen, liefert im 3,6-GHz-Band kein MIMO. Portanzahl und Frequenzbereich gehören deshalb in einem Schritt geprüft, nicht nacheinander.

Dokumentiertes Beispiel: Breitband-Deckenantenne

GL-DY7060H3 ist laut englischer Produktseite für

Inhouse-Versorgung in Büros, Hotels, Einkaufszentren, Krankenhäusern und

Verkehrsbauten vorgesehen.

Dieses Modell deckt mit 3400–3800 MHz und 4900–7125 MHz auch Bereiche

oberhalb der klassischen 2700-MHz-Grenze ab.

Dokumentiertes Beispiel: Deckenantenne für MIMO

GL-DY7027VH3, ebenfalls für Inhouse-Versorgung

vorgesehen, mit zwei Anschlüssen für zweifach angebundene Aufbauten.

Dokumentiertes Beispiel: Schmalband-Deckenantenne

GL-DY380512V3 ist auf 380–512 MHz ausgelegt und laut englischer Produktseite für Inhouse-Verteilsysteme vorgesehen — relevant, wenn im Objekt zusätzlich Betriebs- oder Behördenfunk in diesem Band verteilt wird.

In Deutschland ist dieser Bereich kein Randthema. Der BOS-Digitalfunk (TETRA) nutzt laut Frequenzplan die Bereiche 380–385 MHz, 390–395 MHz und 406,1–410 MHz, die ausschließlich der BDBOS zugewiesen sind (Bundesnetzagentur, BOS-Funk). Ob eine Objektfunkanlage gefordert wird, entscheiden Länder und Feuerwehren im Baugenehmigungsverfahren. Die Feuerwehr Hamburg schreibt in ihrem Merkblatt 08 zum Beispiel vor, dass Neubauten durch eine digitale Objektfunkanlage zu versorgen sind und ein Gebäude ohne vollständig funktionsfähige Anlage nicht in Betrieb genommen werden darf (Merkblatt 08, Feuerwehr Hamburg).

Für die Antennenliste folgt daraus ein konkreter Punkt: Ein Breitband-Deckenstrahler ab 617 MHz deckt den BOS-Bereich um 380–400 MHz nicht mit ab. Klären Sie früh, ob im Objekt beide Dienste verteilt werden sollen — sonst wird die Stückliste nachträglich ein zweites Mal geschrieben.

Was vor der Anfrage zu klären ist

1. Frequenzbänder aller zu verteilenden Dienste —

inklusive der 5G-Bänder oberhalb 3400 MHz.

1. Anzahl der Anschlüsse pro Antenne (einfach oder

MIMO).

1. Montageart und verfügbare Deckenkonstruktion.
2. Steckverbinder und Kabeltyp im bestehenden

Verteilnetz.

1. Anzahl der Antennenpositionen aus der

Funknetzplanung — diese Vorgabe kommt vom Planer, nicht von der

Antennenauswahl.

1. Weitere Funkdienste im Gebäude — BOS-Objektfunk, Betriebsfunk

oder WLAN werden getrennt betrachtet und brauchen eigene

Frequenzbereiche.

Häufige Fragen

Was ist der Unterschied zwischen einer Inhouse-Antenne und einer Small-Cell-Antenne?

Die Inhouse-Antenne ist ein passiver Knoten in einem Verteilnetz, das von einer zentralen Quelle gespeist wird. Die Small-Cell-Antenne gehört zu einer eigenen kompakten Basisstation. Die Bauformen können ähnlich aussehen; die Rolle im Netz ist unterschiedlich.

Reicht eine bestehende Inhouse-Anlage für 5G aus?

Nur wenn die verbauten Antennen und passiven Komponenten die 5G-Bänder oberhalb 3400 MHz abdecken und die Pegelbilanz je Strang bei dieser Frequenz noch aufgeht. Prüfen Sie beides am Datenblatt, nicht am Alter der Anlage.

Wer legt fest, wie viele Antennen benötigt werden?

Die Funknetzplanung des Netzbetreibers oder des Systemintegrators. Diese Zahl ergibt sich aus Grundriss, Baustoffen und Zielpegel — nicht aus der Antennenauswahl.

Kann ein Inhouse-Verteilsystem mehrere Netzbetreiber gleichzeitig versorgen?

Das ist einer der üblichen Gründe für

diese Architektur. Die konkrete Umsetzung hängt von der eingesetzten

Signalquelle und den Vereinbarungen mit den Netzbetreibern ab und wird

vom Systemintegrator festgelegt.

Ist eine Mobilfunk-Inhouse-Antenne dasselbe wie eine WLAN-Antenne?

Nein. Auch wenn Bauformen ähnlich aussehen,

unterscheiden sich die abgedeckten Frequenzbereiche. Maßgeblich ist der

auf der jeweiligen Produktseite dokumentierte Bereich.

Deckenantenne oder Wandpanel?

Die Deckenantenne

versorgt den Bereich unter sich rundum, das Wandpanel gerichtet einen

Sektor. Für Flure, Hallen und Gebäudefronten ist das Panel häufig die

passendere Bauform — siehe [Was

ist eine Panelantenne?](https://globalrftech.com/de/resource/blog/was-ist-eine-panelantenne/).
