Was ist eine Panelantenne?

Eine Panelantenne ist eine flache Richtantenne, die HF-Energie in einen definierten Sektor bündelt — bei Sektormodellen typisch 60° bis 120° in der Waagerechten — statt sie wie eine Rundstrahlantenne gleichmäßig um den Mast zu verteilen. Sie ist die richtige Wahl, wenn eine bekannte Fläche versorgt werden soll: ein Hof, eine Gebäudefront, eine Fahrgasse im Lager.

Kurz gesagt

• Was sie ist: eine Gruppe flacher Patch-Elemente, die die Energie durch Interferenz nach vorne bündelt.
• Wann sie passt: definierte Fläche, klare Sektorgrenzen, geringe Abstrahlung nach hinten, unauffällige Montage an Wand oder Mast.
• Wann nicht: Rundumversorgung von einem Punkt (Rundstrahlantenne) oder maximale Reichweite auf einen einzigen Punkt (Yagi, Log-Periodische).
• Auswahlkriterien: Frequenzband, horizontaler und vertikaler Öffnungswinkel, Gewinn, Polarisation, Anschluss, Montagerohr.

Die flache Form ist die Folge des Aufbaus, nicht der eigentliche Nutzen. Entscheidend ist, dass sich die Abdeckung vorab abschätzen, ausrichten und gegen Nachbarsektoren abgrenzen lässt. Dieser Artikel zeigt, welche Kennwerte die versorgte Fläche bestimmen, welche Angaben in Datenblättern regelmäßig fehlen und wie man sie sich selbst ausrechnet.

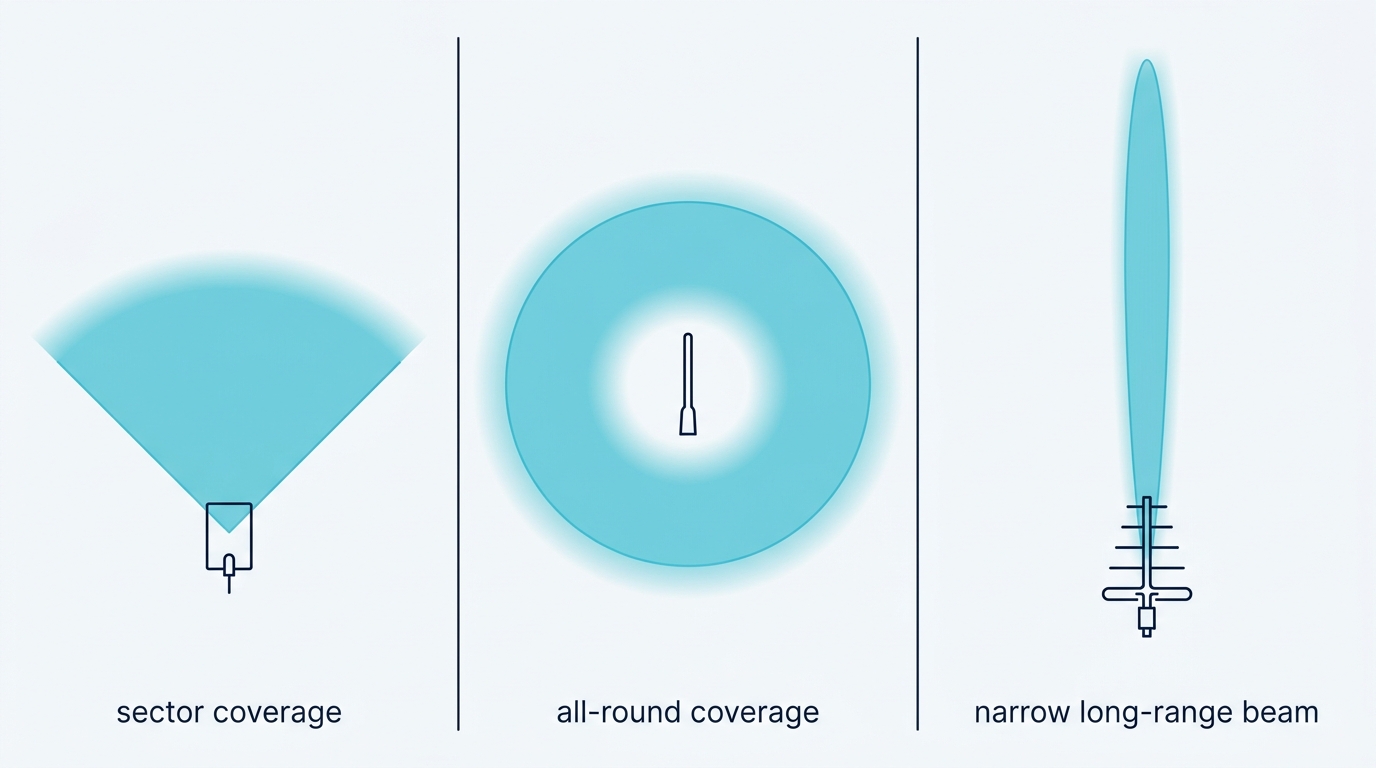

Was eine Panelantenne von anderen Bauformen unterscheidet

Anders als eine rundstrahlende Antenne lenkt eine Panelantenne die

Energie in einen definierten Sektor, statt den Mast mit vollständiger

horizontaler Abdeckung zu umgeben. Das macht sie nützlich, wenn ein

Projekt

• gerichtete Abdeckung einer bekannten Fläche braucht,
• klare Sektorgrenzen für die Planung benötigt,
• abgestrahlte Energie hinter der Antenne reduzieren will,
• oder eine kompakte, flache gerichtete Bauform verlangt.

Die Kehrseite: Eine Panelantenne ist das falsche Werkzeug, wenn ein

einzelner Montagepunkt Geräte in allen Richtungen

versorgen muss. Dann ist eine Rundstrahlantenne die passende Bauform —

die Auswahl dafür ist hier beschrieben: [Rundstrahlantenne

auswählen](https://globalrftech.com/de/resource/blog/rundstrahlantenne-auswaehlen/).

Wie eine Panelantenne die Energie bündelt

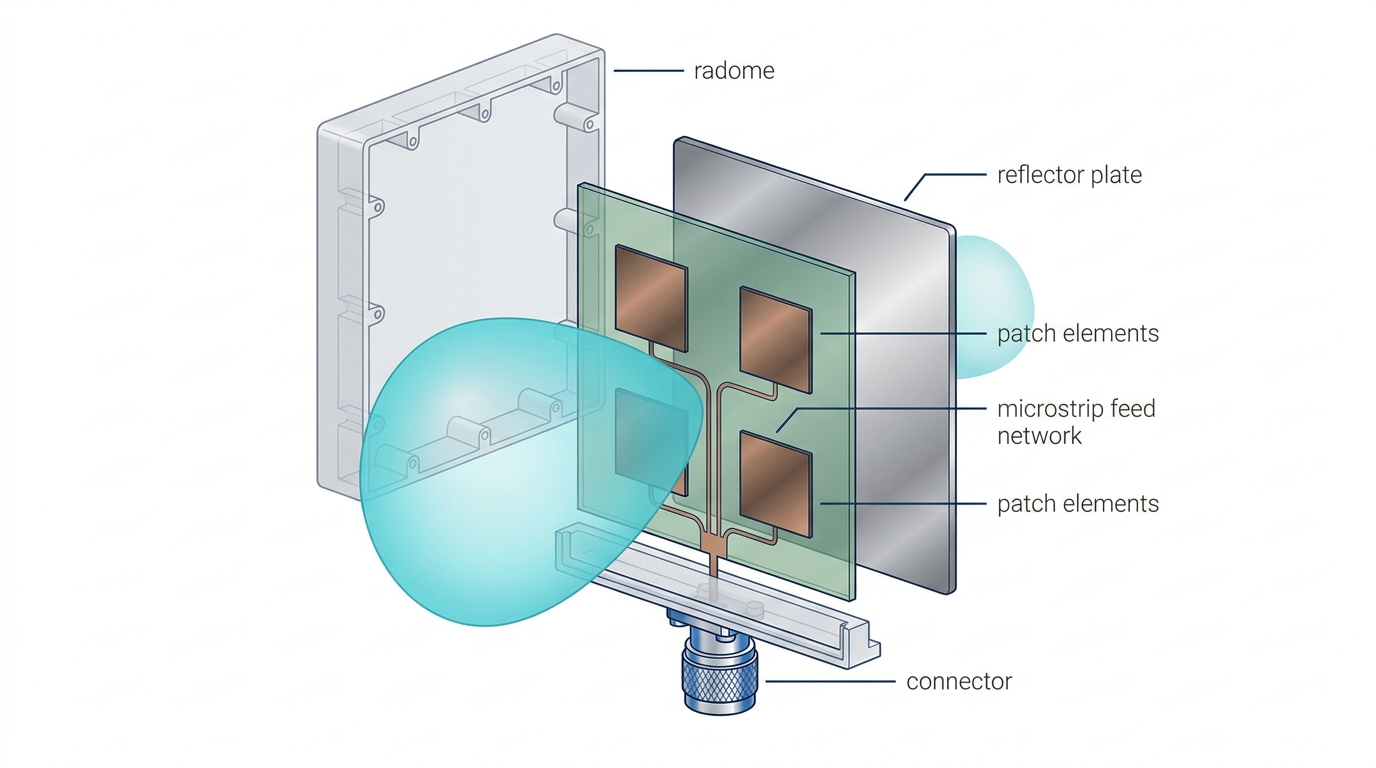

Im Gehäuse steckt kein Hohlspiegel wie bei einer Parabolantenne, sondern eine Gruppe flacher Strahlerelemente — meist Patchantennen — die über Streifenleitungen phasenrichtig gespeist werden. Die Richtwirkung entsteht durch Interferenz: Die Wellen der einzelnen Elemente überlagern sich nach vorne konstruktiv, nach hinten löschen sie sich weitgehend aus (Wikipedia: Panelantenne).

Daraus folgt eine Eigenschaft, die viele Datenblattvergleiche verzerrt: Mehr Elemente bedeuten mehr Gewinn und einen engeren Öffnungswinkel. Deshalb heißt sowohl eine 3-dBi-Klebeantenne für IoT als auch eine 30-dBi-Richtfunkantenne „Panel“. Im 2,4-GHz-ISM-Band liegen passive Panelantennen typisch zwischen 12 und 18 dBi, die Abstrahlwinkel je nach Fläche und Frequenz zwischen unter 8° und 70°, die Impedanz bei 50 Ω.

Praktische Konsequenz: Die Bauformbezeichnung sagt wenig. Vergleichbar werden zwei Modelle erst über Frequenzbereich, Gewinn, Öffnungswinkel und Polarisation.

Öffnungswinkel, Gewinn und Sektorplanung

Gewinn und Öffnungswinkel sind zwei Sichten auf dieselbe Sache: Wer die Energie enger bündelt, gewinnt dBi in der Hauptrichtung und verliert Fläche an den Rändern. Die ITU beschreibt diesen Zusammenhang für Sektorantennen mit einem horizontalen Öffnungswinkel unter etwa 120° so:

θ₃ = 31000 × 10^(−0,1 × G₀) / φ₃

Dabei ist φ₃ der horizontale und θ₃ der vertikale 3-dB-Öffnungswinkel in Grad, G₀ der Gewinn in dBi (Empfehlung ITU-R F.1336-4, Abschnitt 3.3). Das ist eine Planungsabschätzung, kein Messwert.

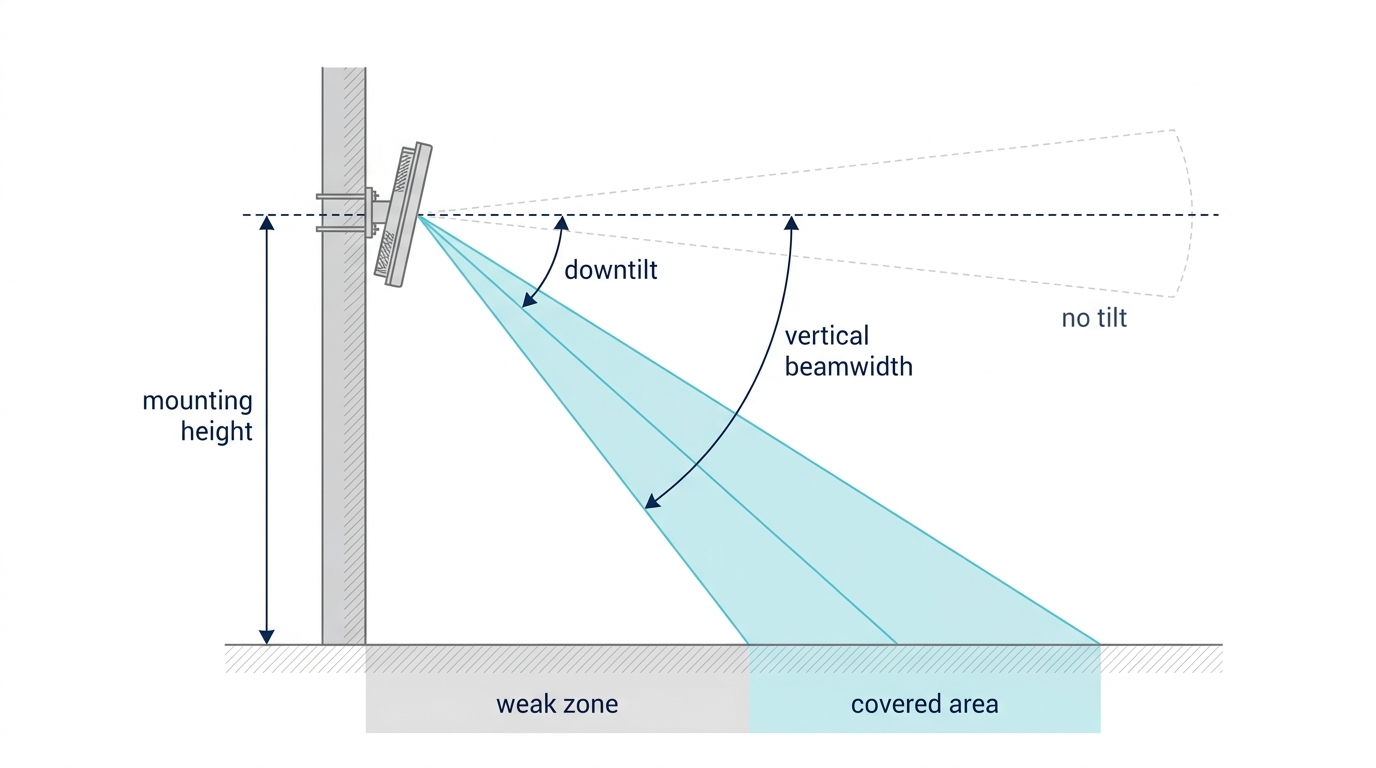

Wofür das im Alltag gut ist: Der vertikale Öffnungswinkel ist die häufigste Lücke in Panel-Datenblättern. Mit der Formel lässt er sich grob nachrechnen. Für die GL-DY2327V9011 mit 11 dBi und 90° horizontal ergibt sich rund 27° vertikal. Bei 8 m Montagehöhe und ohne Neigung heißt das: Der Hauptstrahl trifft den Boden erst in einiger Entfernung, direkt am Mastfuß bleibt ein schwach versorgter Bereich. Wer das vorher rechnet, plant die Neigung ein, statt sie später zu suchen.

Beim Thema Sektoranzahl hält sich ein Rechenfehler: 360° geteilt durch 90° ergibt vier Antennen. Das gilt nur, wenn man den 3-dB-Winkel als harte Kante liest. Er ist die Halbwertsbreite — außerhalb sinkt der Pegel weiter, statt abzureißen. Die ITU rechnet in ihren Referenzszenarien für Makrostandorte deshalb mit drei Sektoren bei 65° horizontaler Halbwertsbreite, 3° bis 10° Downtilt und 25 bis 30 m Antennenhöhe (Report ITU-R M.2292). Die Sektorzahl folgt also aus Kapazität, gewünschter Überlappung und Downtilt, nicht aus einer Division.

Zwei dokumentierte Modelle im Vergleich

Die Kategorie umfasst je nach Band und Aufgabe sehr unterschiedliche Bauteile. Zwei Modelle zeigen die Spannweite:

Die GL-DY2327V9011 ist eine Sektor-Panelantenne für

Basisstationssektoren, Outdoor-WLAN-Zellen und

4G/5G-Punkt-zu-Mehrpunkt-Netze. Die GL3742V-9 ist eine kompakte

Panelantenne für höhere Frequenzen und beengte Einbausituationen. Beide

sind Panelantennen — die Auswahl richtet sich nach Band,

Abdeckungsaufgabe und Einbauraum, nicht nach der Bauformbezeichnung.

Für zweifach polarisierte Aufbauten ist zusätzlich GL1727D-15 dokumentiert: 1710–2200 / 2200–2700 MHz mit ±45°-Polarisation, 2×N-F-Anschluss, 325 × 325 × 65 mm.

Was VSWR ≤ 1,5 gegenüber ≤ 2,0 praktisch bedeutet

Die Tabelle nennt für das eine Modell VSWR ≤ 1,5, für das andere ≤ 2,0. Der Unterschied klingt klein, lässt sich aber ausrechnen: Aus dem VSWR s folgt der Reflexionsfaktor Γ = (s − 1) / (s + 1), die reflektierte Leistung ist Γ².

• VSWR 1,5 → Γ = 0,20 → rund 4 % der Leistung laufen zurück zum Sender
• VSWR 2,0 → Γ = 0,33 → rund 11 % laufen zurück

Bei 100 W Eingangsleistung sind das etwa 4 W gegenüber 11 W, die nicht in die Fläche gehen. Für eine kurze Indoor-Strecke ist das unkritisch. Bei einem Außensektor mit langer Zuleitung und knapper Linkbilanz ist es ein echtes Auswahlkriterium. Der Rechenweg folgt direkt aus der Definition des VSWR und ist eine technische Abschätzung, keine Messangabe.

Typische Einsatzfälle

• Sektorabdeckung an Gebäuden, Türmen oder Masten mit mehreren

Versorgungsrichtungen

• Outdoor-WLAN-Zellen
• 4G/5G-Punkt-zu-Mehrpunkt-Netze
• gerichtete Versorgung von Höfen, Gebäudefronten und

Verkehrswegen

Beispiel: lokale 5G-Campusnetze in Deutschland

Wie stark Sektorabdeckung im industriellen Umfeld nachgefragt wird, zeigen die Zahlen der Bundesnetzagentur: Für lokale 5G-Netze im Bereich 3.700–3.800 MHz wurden bis November 2025 484 Anträge gestellt und 484 Zuteilungen erteilt — verteilt auf Forschung und Entwicklung (31 %), Telekommunikation, IT und Dienstleistungen (28 %), Metall und Elektronik (23 %), Verkehr und Logistik (6 %), Chemie und Rohstoffe (5 %) sowie weitere Branchen (Bundesnetzagentur: lokale Frequenzzuteilungen). Das Band liegt innerhalb des 5G-NR-Bands n78 (3.300–3.800 MHz, TDD) nach 3GPP-Bandplan.

Für die Antennenauswahl folgt daraus zweierlei:

• Werksgelände werden in Sektoren aufgeteilt, weil Fahrwege, Hallenflächen und Außenlager unterschiedliche Flächen mit unterschiedlichem Bedarf sind — der klassische Fall für Panelantennen.
• Weil die Zuteilung an ein Gebiet gebunden ist und an der Zuteilungsgrenze ein Feldstärkewert einzuhalten ist, zählen Front-Rückverhältnis und Downtilt hier mehr als das letzte dB Gewinn. Eine Antenne, die über die Grundstücksgrenze strahlt, bringt keinen Reichweitengewinn, sondern ein Koordinierungsproblem.

Warum Panelantennen im Außenbereich verbreitet sind

Die flache Bauform ergibt eine geringere Windangriffsfläche als lange Ausleger vergleichbarer Reichweite und lässt sich an Wand, Turmfläche oder Gebäudeecke unauffällig montieren. In Kombination mit einem definierten Front-Rückverhältnis — bei der GL-DY2327V9011 ≥ 23 dB — ergibt das eine Abdeckung, die sich sauber gegen Nachbarsektoren abgrenzen lässt.

Zur Einordnung: 23 dB entsprechen einem Leistungsverhältnis von etwa 200 zu 1. Nach hinten kommt also weniger als ein Zweihundertstel der Leistung der Hauptrichtung an. Die ITU nennt für gut ausgelegte Reflektorschirme Front-Rückverhältnisse von bis zu 20 dB (Empfehlung ITU-R F.162-3). Ein Wert von ≥ 23 dB liegt damit im oberen Bereich dessen, was klassische Reflektoranordnungen leisten. Praktisch heißt das: Hinter der Antenne ist Platz für den nächsten Sektor oder für Technik, ohne sich selbst zu stören.

Häufige Fehler bei der Auswahl

Die Bauform als Optik-Entscheidung behandeln. Die

flache Form ist eine Folge des Aufbaus, kein Designmerkmal. Wer eine

Panelantenne wählt, weil sie unauffällig ist, ohne den Öffnungswinkel zu

prüfen, versorgt am Ende die falsche Fläche.

Montagewinkel und Sektorbreite ignorieren. Ein

90°-Sektor deckt nur dann die geplante Fläche ab, wenn Ausrichtung und

Neigung stimmen. Der Öffnungswinkel gehört in die Standortplanung, nicht

erst in die Montage.

Alle Richtantennen als austauschbar ansehen. Panel,

Yagi und Log-Periodische sind alle gerichtet, formen die Energie aber

unterschiedlich. Der direkte Vergleich steht hier: [Panelantenne

vs. Yagi-Antenne](https://globalrftech.com/de/resource/blog/panelantenne-vs-yagi-antenne/).

Den 3-dB-Öffnungswinkel als Grenze der Abdeckung lesen. Er ist der Halbwertswinkel, nicht die Kante des Sektors. Direkt außerhalb liegen noch nutzbare Pegel, weiter außen fällt die Kurve ab. Wer mit harten Kanten plant, kauft zu viele Sektoren oder wundert sich später über die Überlappung.

Nur den horizontalen Winkel prüfen. Der vertikale Öffnungswinkel entscheidet, ob die Fläche direkt vor dem Mast oder erst weiter entfernt versorgt wird. Fehlt er im Datenblatt: nachrechnen (Formel oben) oder nachfragen — nicht ignorieren.

Wann eine Panelantenne nicht die beste Wahl ist

• Wenn ein Montagepunkt Geräte rundum versorgen muss →

Rundstrahlantenne.

• Wenn maximale Reichweite auf einen entfernten Punkt

zählt → Yagi oder Log-Periodische.

• Wenn der Einbauraum keine flächige Bauform zulässt → Terminal- oder

Stabantenne.

Häufige Fragen

Ist eine Panelantenne dasselbe wie eine Patchantenne?

Nicht ganz. Eine Patchantenne ist ein einzelnes flaches Strahlerelement, eine Panelantenne in der Regel eine Gruppe solcher Patches in einem Gehäuse. Umgangssprachlich werden die Begriffe überlappend benutzt — im Datenblatt entscheiden deshalb Frequenzbereich, Gewinn, Öffnungswinkel und Polarisation, nicht die Bezeichnung.

Wie groß ist der Sektor einer Panelantenne?

Modellabhängig: bei Sektormodellen typisch 60° bis 120° horizontal, bei Richtfunk-Panels deutlich enger. Die GL-DY2327V9011 öffnet 90° horizontal. Der vertikale Winkel ist meist erheblich kleiner und bestimmt, welcher Bereich vor dem Mast wirklich versorgt wird.

Kann eine Panelantenne für MIMO verwendet werden?

Ja, wenn sie mehrere unabhängige Signalwege bereitstellt. Dual-polarisierte Modelle wie die GL1727D-15 mit ±45°-Polarisation und zwei Anschlüssen sind dafür ausgelegt. Eine einfach polarisierte Panelantenne mit einem Port reicht für 2×2 MIMO nicht.

Wie weit reicht eine Panelantenne?

Eine feste Reichweite gibt es nicht — sie folgt aus Sendeleistung, Frequenz, Gewinn beider Antennen, Kabelverlusten und Sichtverbindung. Als Orientierung im gleichen Aufbau: 6 dB mehr Gewinn entsprechen etwa der doppelten Freiraumreichweite. Höhere Bänder wie 3,7 GHz brauchen für dieselbe Strecke mehr Gewinn oder eine besser freie Sichtlinie als 2,4 GHz.

Braucht eine Panelantenne Downtilt?

Ab wenigen Metern Montagehöhe fast immer. Die ITU rechnet in ihren Referenzszenarien für Makrostandorte mit 3° bis 10° Downtilt. Ohne Neigung strahlt der Hauptstrahl über die zu versorgende Fläche hinweg.

Für passive Panel-, Yagi- und Rundstrahlmodelle im 2,4- und 5-GHz-Band finden Sie dokumentierte Optionen unter Outdoor WLAN-Antennen.
