RG58 und RG400 sind Bezeichnungen für unterschiedliche Koaxialkabel-Ausführungen. Sie sagen allein weder den genauen Aufbau noch Dämpfung oder Temperaturbereich aus. Entscheidend ist das Datenblatt des konkreten Kabelsatzes.
Die Entscheidung darf nicht allein aus der RG-Bezeichnung kommen. Vergleichen Sie das konkrete Datenblatt des Herstellers, die reale Länge, Frequenz, Steckverbinder und Umgebung.
Gemeinsamer Ausgangspunkt

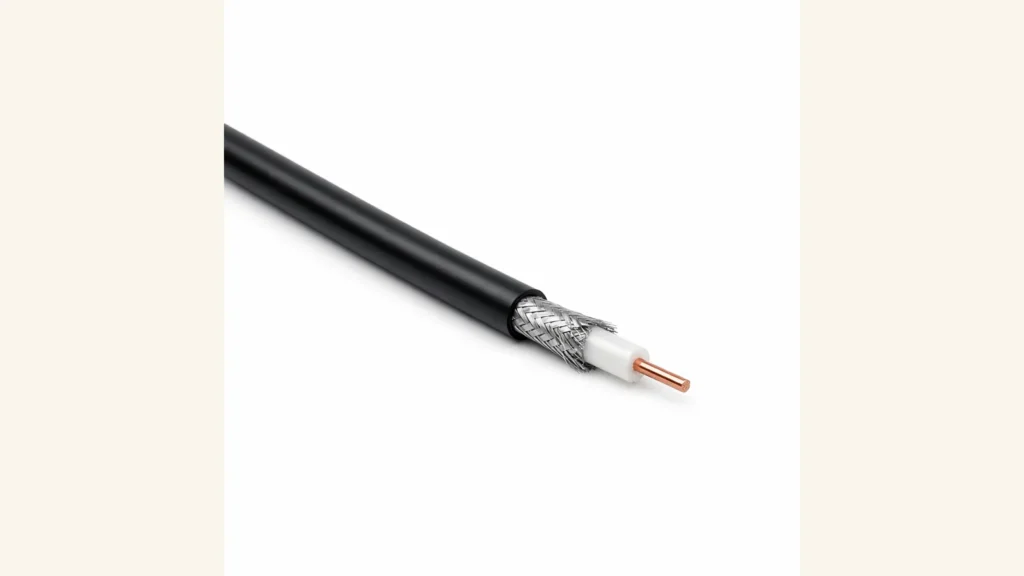

Beide hier verglichenen Global RF Tech Kabel sind für 50-Ohm-Systeme ausgelegt. Steckverbinder wie SMA, TNC, N oder BNC müssen zum exakten Kabeldurchmesser, Schirmaufbau und Montageverfahren passen.

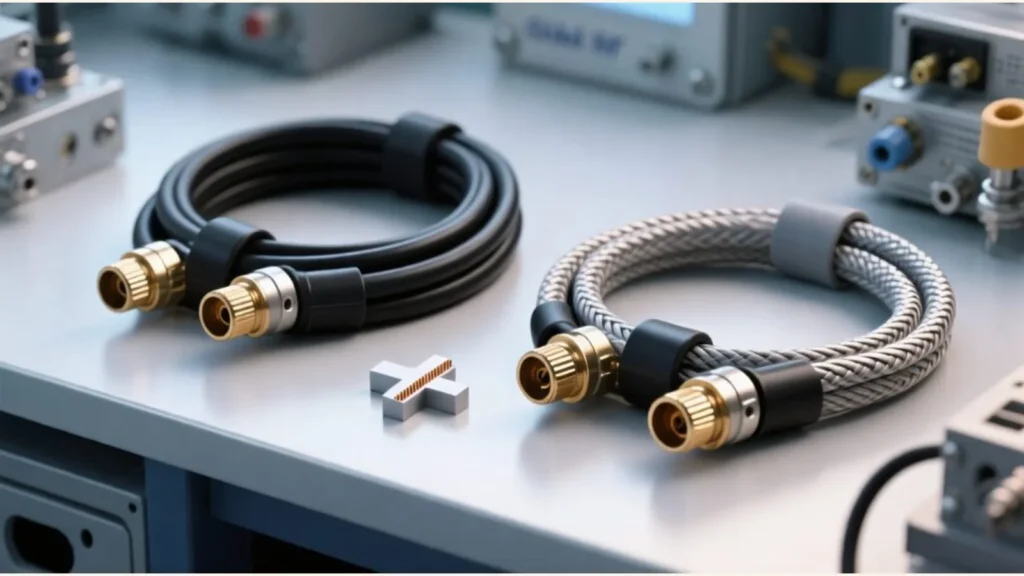

GLRG58 und GLRG400 im veröffentlichten Datenstand
Die Produktseiten nennen für beide Modelle einen Außendurchmesser von 4,95 ± 0,1 mm und eine Impedanz von 50 ± 2 Ω. Die Unterschiede liegen vor allem im Dielektrikum, Mantel, Temperaturbereich und im jeweils angegebenen VSWR-Frequenzbereich.
| Merkmal | GLRG58 | GLRG400 |
|---|---|---|
| Dielektrikum / Außenmantel | Massives PE / PVC | PTFE / FEP |
| Außendurchmesser | 4,95 ± 0,1 mm | 4,95 ± 0,1 mm |
| Kapazität | 105,6 ± 2 pF/m | 95,1 ± 2 pF/m |
| Ausbreitungsgeschwindigkeit | 66 % | 69,5 % |
| Angegebener VSWR-Bereich | ≤ 1,20 von DC bis 3 GHz | ≤ 1,25 von DC bis 6 GHz |
| Betriebstemperatur | −40 bis +85 °C | −55 bis +200 °C |
Diese Werte beschreiben die genannten GLRG-Modelle. Sie sind keine pauschalen Grenzwerte für jedes Kabel mit der Bezeichnung RG58 oder RG400. Die Produktdaten nennen keine vergleichbaren Dämpfungswerte pro Meter und keine quantitative Schirmdämpfung; diese Punkte müssen für den konkreten Kabelsatz angefragt werden.
Aufbau und Material
Die beiden genannten Modelle unterscheiden sich beim Innenleiter, Dielektrikum und Mantel. GLRG58 verwendet einen verzinnten Kupferinnenleiter, massives PE und PVC. GLRG400 verwendet einen versilberten Kupferinnenleiter sowie PTFE und FEP. Daraus lässt sich ohne Messdaten keine pauschale Aussage über die Dämpfung oder Schirmwirkung ableiten.

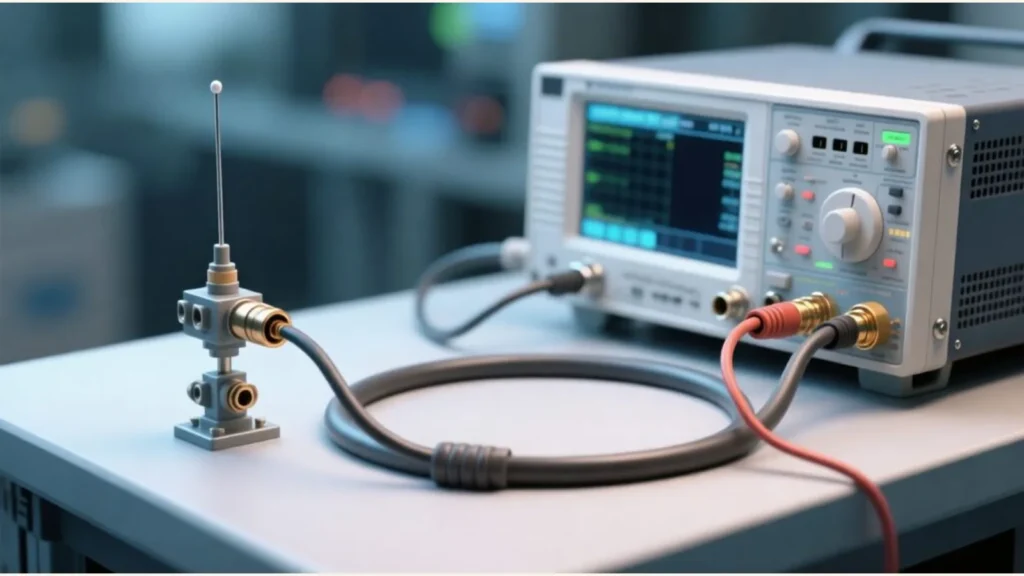

Dämpfung über Frequenz und Länge
Koaxialdämpfung steigt mit Frequenz und Kabellänge. Ein Unterschied, der auf einem kurzen Jumper klein wirkt, kann auf einer langen Antennenleitung relevant werden. Berechnen Sie den Verlust für die tatsächliche Frequenz und Länge einschließlich beider Steckverbinder.
Verwenden Sie keine pauschale Zahl aus einem anderen Herstellerdatenblatt. Produktionsaufbau, Leiter, Schirm und Toleranzen verändern den Wert.
Temperatur und Umgebung
Liegt die Leitung nahe einer Wärmequelle, muss der gesamte Kabelsatz für diesen Temperaturbereich geeignet sein. Die veröffentlichten GLRG-Grenzen betragen −40 bis +85 °C für GLRG58 und −55 bis +200 °C für GLRG400. Prüfen Sie zusätzlich Stecker, Schrumpfschlauch, Dichtung und Zugentlastung: Die Temperaturfreigabe des Kabels allein bestätigt nicht die Freigabe der kompletten Baugruppe.
Abschirmung und Störumgebung
In Fahrzeugen und Industrieanlagen können Motoren, Umrichter und Sender Störungen erzeugen. Die beiden Produktseiten veröffentlichen keine direkt vergleichbare Schirmdämpfung. Wenn dieser Wert für das Projekt entscheidend ist, fordern Sie die Messmethode, den Frequenzbereich und die Schirmdämpfung des angebotenen Kabelsatzes an.

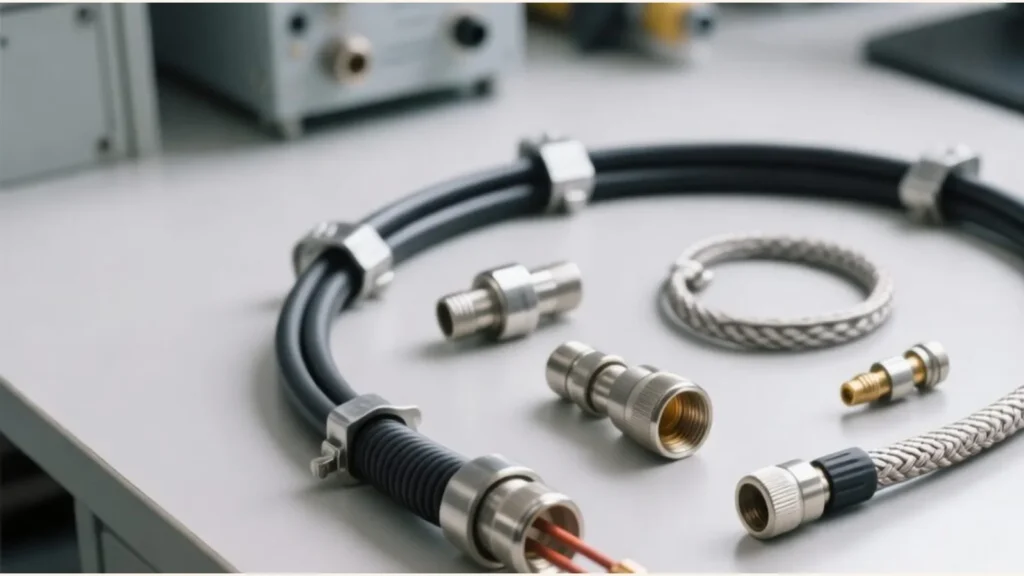

Mechanik und Biegeradius
Ein temperaturfestes oder dichter geschirmtes Kabel ist nicht automatisch für jeden engen Biegeradius geeignet. Prüfen Sie statischen und dynamischen Biegeradius, Vibrationsanforderung, Abrieb, Halterabstände und Bewegung. Ein dauerhaft geknicktes Kabel kann elektrisch und mechanisch ausfallen.
Indoor coverage
Planning antenna coverage inside a building?
Share the building type, coverage area, frequency bands and donor/ceiling antenna requirements. We will help you choose the right components.
Wann RG58 genügt
- kurze Verbindung,
- moderate Frequenz und kalkulierbare Dämpfung,
- kontrollierte Innenumgebung,
- Kosten sind wichtig,
- keine besondere Hitze- oder Vibrationsanforderung.
Wann RG400 zuerst prüfen
- erhöhte Temperatur,
- stärkere Abschirmungsanforderung,
- Fahrzeug-, Luftfahrt- oder robuste Industrieinstallation,
- Ausfall wäre teuer,
- konkrete Spezifikation fordert diese Konstruktion.
Anfragecheckliste
Nennen Sie Frequenzbereich, Länge in Millimetern oder Metern, Stecker an beiden Enden, Temperatur, Einbauort, Biegeradius, Bewegung, Abschirmungsziel, Stückzahl und Prüfvorgaben. Lassen Sie Dämpfung und VSWR am fertigen Kabelsatz bestätigen.
Weiterführende Ratgeber
Produktausführungen vergleichen
Vergleichen Sie das genaue Modell und seine veröffentlichten Daten, bevor Sie Muster oder ein Serienangebot anfragen. Änderungen an Stecker oder Kabel müssen für das gewählte Modell bestätigt werden.
| Modell | Frequenz | Gewinn | Anschluss | Datenblatt |
|---|---|---|---|---|
| GLRG58 | DC–3GHz (VSWR ≤ 1.20) | — | — | Modell ansehen |
| GLRG400 | DC–6GHz (VSWR ≤ 1.25) | — | — | Modell ansehen |
Die Werte stammen aus den jeweiligen Produktdaten. Fehlt eine Einheit oder ein Wert, prüfen Sie vor der Festlegung des Bauteils das Datenblatt.
Vor der Bestellung
- Gleichen Sie alle benötigten Frequenzbänder ab; die Bezeichnung einer Produktfamilie allein reicht nicht aus.
- Prüfen Sie Steckertyp und Kontaktgeschlecht, Kabelführung, Bauraum und Geräteschnittstelle.
- Entnehmen Sie Prüfbedingungen und Einbaugrenzen dem Datenblatt des genauen Modells.
Standardmodell auswählen oder Änderung anfragen
Nennen Sie für eine Standardausführung Modell und Stückzahl. Beschreiben Sie bei Änderungen Frequenzband, Bauraum, Kabellänge und Stecker. Musterverfügbarkeit, Mindestmenge und Lieferbedingungen werden im Angebot bestätigt.
