VHF und UHF sind keine Qualitätsstufen. VHF verwendet längere Wellen und führt bei vergleichbarer Bauform zu größeren Antennen. UHF ermöglicht kleinere Antennen und wird häufig in dicht bebauten oder industriellen Umgebungen eingesetzt. Welche Lösung besser funktioniert, hängt von Gelände, Gebäuden, Antennenhöhe, Frequenzzuteilung und dem vollständigen Funksystem ab.
Die wichtigste Reihenfolge lautet: zulässige Frequenz und Anwendung klären, Einsatzort untersuchen, danach Funkgerät und Antenne auswählen.
Was bedeuten VHF und UHF?
| Bereich | Bezeichnung | Frequenzbereich | Wellenlänge |
|---|---|---|---|
| VHF | Very High Frequency | 30–300 MHz | etwa 10–1 m |
| UHF | Ultra High Frequency | 300 MHz–3 GHz | etwa 1–0,1 m |
Diese Bereichsgrenzen beschreiben das Spektrum. Sie sagen noch nicht, welche Frequenz in Deutschland für eine konkrete Anwendung genutzt werden darf.
Warum die Wellenlänge die Antenne verändert
Die freie Wellenlänge lässt sich näherungsweise berechnen:
λ in m ≈ 300 / Frequenz in MHz
Bei 150 MHz beträgt sie ungefähr 2 m, bei 450 MHz etwa 0,67 m. Ein Viertelwellenstrahler liegt entsprechend bei ungefähr 0,50 m beziehungsweise 0,17 m, bevor Verkürzung, Matching und Einbau berücksichtigt werden.
Darum ist eine VHF-Stab- oder Rundstrahlantenne bei ähnlichem elektrischem Prinzip typischerweise länger als eine UHF-Antenne. Das beeinflusst:
- Fahrzeughöhe und Kollisionsrisiko,
- Mast- und Windlast,
- Versand und Montage,
- verfügbare Groundplane,
- Größe von Hand- und Mobilgeräten.
Ein kompakter UHF-Strahler ist jedoch nicht automatisch leistungsfähiger. Elektrische Größe, Wirkungsgrad, Bandbreite und Umgebung müssen gemeinsam bewertet werden.
Ausbreitung: offene Fläche oder Gebäude?
Längere VHF-Wellen können in manchen Gelände- und Freiraumsituationen günstige Beugungseigenschaften zeigen. Deshalb wird VHF häufig für weiträumige Anwendungen über Wasser, offene Flächen oder ländliches Gelände betrachtet.
UHF wird oft in Städten, Gebäuden und Industrieanlagen eingesetzt. Kürzere Wellen erzeugen dort andere Reflexions- und Mehrwegepfade und erlauben kleinere Antennen. Die vereinfachte Aussage „UHF geht besser durch Wände“ ist trotzdem zu grob. Beton, Metallbeschichtung, Maschinen, Türen, Fenster und Raumgeometrie verändern das Ergebnis.
Reichweite lässt sich nicht allein aus dem Buchstabenbereich ableiten. Senderleistung, Empfängerempfindlichkeit, Antennenhöhe, Kabelverlust, Gewinn, Strahlungsdiagramm, Gelände, Interferenzen und zulässige Betriebsparameter wirken gleichzeitig.
Was ändert sich bei der Antennenauswahl?
Physische Länge
VHF benötigt bei vergleichbarem Antennenprinzip mehr Baulänge. Eine verkürzte VHF-Antenne kann durch Spulen oder Matching kompakter werden, bezahlt dies aber möglicherweise mit Bandbreite oder Wirkungsgrad.

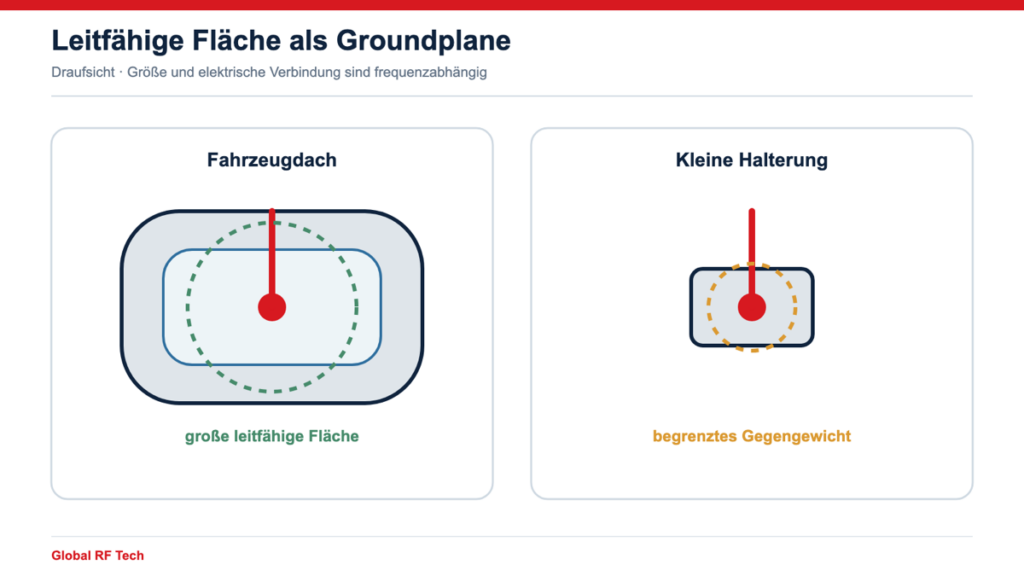

Groundplane
Ein Viertelwellen-Monopol arbeitet gegen eine leitfähige Gegenstruktur. Weil die Wellenlänge bei VHF größer ist, wird auch die für eine ähnliche elektrische Wirkung benötigte Fahrzeug- oder Montagefläche größer. Eine kleine Metallhalterung kann daher deutlich anders wirken als ein Fahrzeugdach.

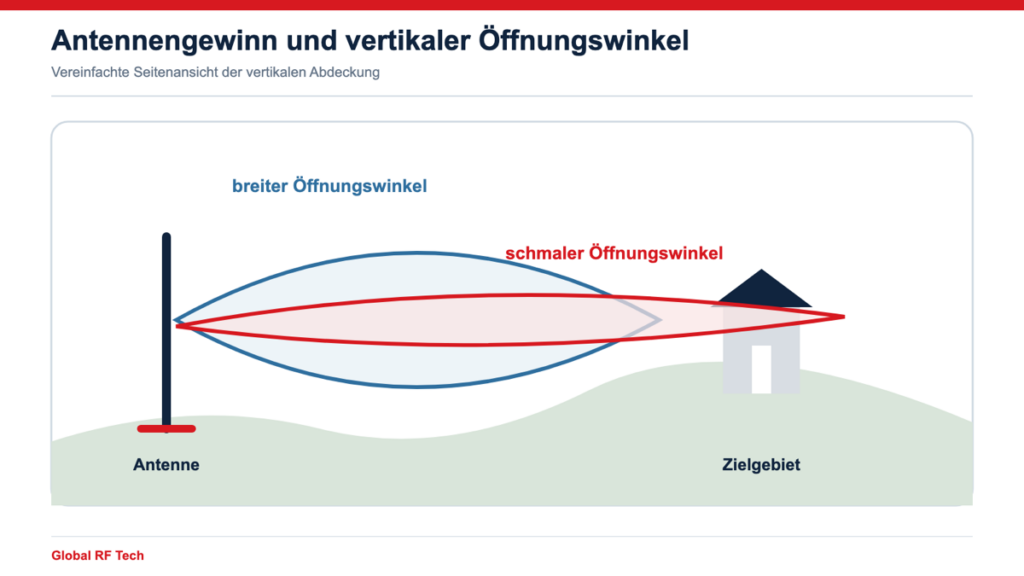

Antennengewinn und Richtwirkung
Mehr Gewinn entsteht nicht kostenlos. Bei Rundstrahlantennen wird das vertikale Diagramm häufig flacher; nahe oder tiefer liegende Teilnehmer können dadurch schlechter versorgt werden. Richtantennen konzentrieren Energie in bestimmte Richtungen und erfordern eine definierte Ausrichtung.
Kabel und Stecker
Kabeldämpfung steigt grundsätzlich mit Frequenz und Länge, variiert aber stark nach Kabeltyp. UHF-Strecken reagieren deshalb besonders empfindlich auf unnötig lange, dünne Kabel und Adapter. Gleichzeitig muss die mechanische Schnittstelle zur Leistung und Umgebung passen.
VHF oder UHF: Auswahl nach Einsatz
| Situation | Häufiger Ausgangspunkt | Warum nur ein Ausgangspunkt? |
|---|---|---|
| Offenes, ländliches Gebiet | VHF prüfen | Gelände, Antennenhöhe und Zuteilung bleiben entscheidend |
| Schifffahrt oder Luftfahrt | vorgeschriebener Dienst/Bereich | Frequenz und Geräteanforderungen sind geregelt |
| Werkhalle, Campus, Gebäude | UHF prüfen | Baustoffe und Mehrwege müssen vor Ort gemessen werden |
| Kleines Handgerät | UHF häufig praktischer | kürzere Antenne; Wirkungsgrad trotzdem prüfen |
| Fahrzeugfunk | abhängig vom Dienst | Groundplane, Bauhöhe und zugelassene Frequenz entscheiden |
| Feste Punkt-zu-Punkt-Verbindung | beide möglich | Geländeprofil, Fresnelzone, Richtantenne und Genehmigung zählen |
Frequenzen in Deutschland: UHF oder VHF heißt nicht „frei nutzbar“
In Deutschland legt die Bundesnetzagentur Nutzungsmöglichkeiten und Bedingungen fest. Manche Anwendungen arbeiten unter einer Allgemeinzuteilung; andere benötigen eine Einzelzuteilung oder sind bestimmten Funkdiensten vorbehalten. Auch allgemein zugeteilte Bereiche enthalten Bedingungen zu Anwendung, Leistung, Kanal, Bandbreite oder Nutzungsdauer.
Prüfen Sie deshalb vor dem Antennenkauf die aktuelle Anwendung und Frequenz auf den Seiten der Bundesnetzagentur:
- Frequenzübersicht: https://www.bundesnetzagentur.de/DE/Fachthemen/Telekommunikation/Frequenzen/start.html
- Allgemeinzuteilungen: https://www.bundesnetzagentur.de/DE/Fachthemen/Telekommunikation/Frequenzen/Allgemeinzuteilungen/start.html
Global RF Tech liefert Antennen nach einer vorgegebenen technischen Frequenzanforderung, ersetzt aber keine Beratung zur Frequenzzuteilung.
Typische Fehler
Band nur nach erwarteter Reichweite wählen: Die zulässige Frequenz und reale Umgebung wurden noch nicht geprüft.
UHF pauschal als Gebäudedurchdringung behandeln: Material und Geometrie können das Gegenteil zeigen.
Antennengröße zu spät berücksichtigen: VHF-Länge, Windlast oder Fahrzeughöhe passen nicht zur Installation.
Maximalen Gewinn bestellen: Das engere Diagramm versorgt den tatsächlichen Bereich möglicherweise schlechter.
Mit Testfrequenz statt Serienfrequenz validieren: Antenne, Kabel und Umgebung verhalten sich im Zielband anders.
Häufige Fragen
Was ist der Unterschied zwischen UHF und VHF?
VHF umfasst 30–300 MHz, UHF 300 MHz–3 GHz. UHF hat kürzere Wellen und erlaubt bei vergleichbarer Konstruktion kleinere Antennen; die Ausbreitung unterscheidet sich je nach Umgebung.
Hat UHF oder VHF die größere Reichweite?
Das lässt sich ohne Einsatzort und Systemdaten nicht festlegen. In offenen Umgebungen kann VHF günstig sein; in bebauten Bereichen wird oft UHF gewählt. Antennenhöhe und Linkbudget sind häufig wichtiger als die vereinfachte Bandregel.
Darf man jede UHF- oder VHF-Frequenz in Deutschland benutzen?
Nein. Die konkrete Nutzung muss zu einer Allgemein- oder Einzelzuteilung beziehungsweise zum vorgesehenen Funkdienst passen.
Erst Frequenz, dann Antenne
Nach der Frequenzwahl helfen Stabantenne, Yagi-Antenne und logarithmisch-periodische Antenne bei der Bauformentscheidung. Projektdaten senden Sie über Angebot anfordern.
