Eine Groundplane-Antenne ist ein vertikaler Viertelwellen-Strahler, der gegen eine leitfähige Gegenstruktur arbeitet – meist mehrere Radials oder eine durchgehende Metallfläche. Ob sie am Ende Reichweite bringt, entscheidet fast immer diese Gegenstruktur und der Einbauort, nicht der Strahler selbst. Die Frage lautet also nicht „welche Antenne ist besser“, sondern: fließt der HF-Rückstrom dort, wo der Hersteller ihn vorgesehen hat?
Short answer
- Länge: λ/4 in m ≈ 75 / f in MHz. Bei 868 MHz sind das rund 86 mm – ein Startwert für den Aufbau, kein Fertigungsmaß.
- Fläche: Als Groundplane wirkt eine leitfähige Fläche in der Praxis erst ab etwa λ/4 Radius um den Speisepunkt.
- Radials: 3–4 auf λ/4 abgestimmte Radials genügen für brauchbaren Wirkungsgrad; um ca. 45° abgesenkt ergibt sich ein Fußpunktwiderstand nahe 50 Ω.
- Entscheidend: Abstimmen und messen immer im endgültigen Einbau. Ein guter VSWR-Wert allein beweist keinen guten Wirkungsgrad.
Groundplane, Gegengewicht, Massefläche: der Unterschied
Die drei Begriffe werden im Deutschen oft synonym benutzt. Technisch beschreiben sie aber unterschiedliche Dinge.

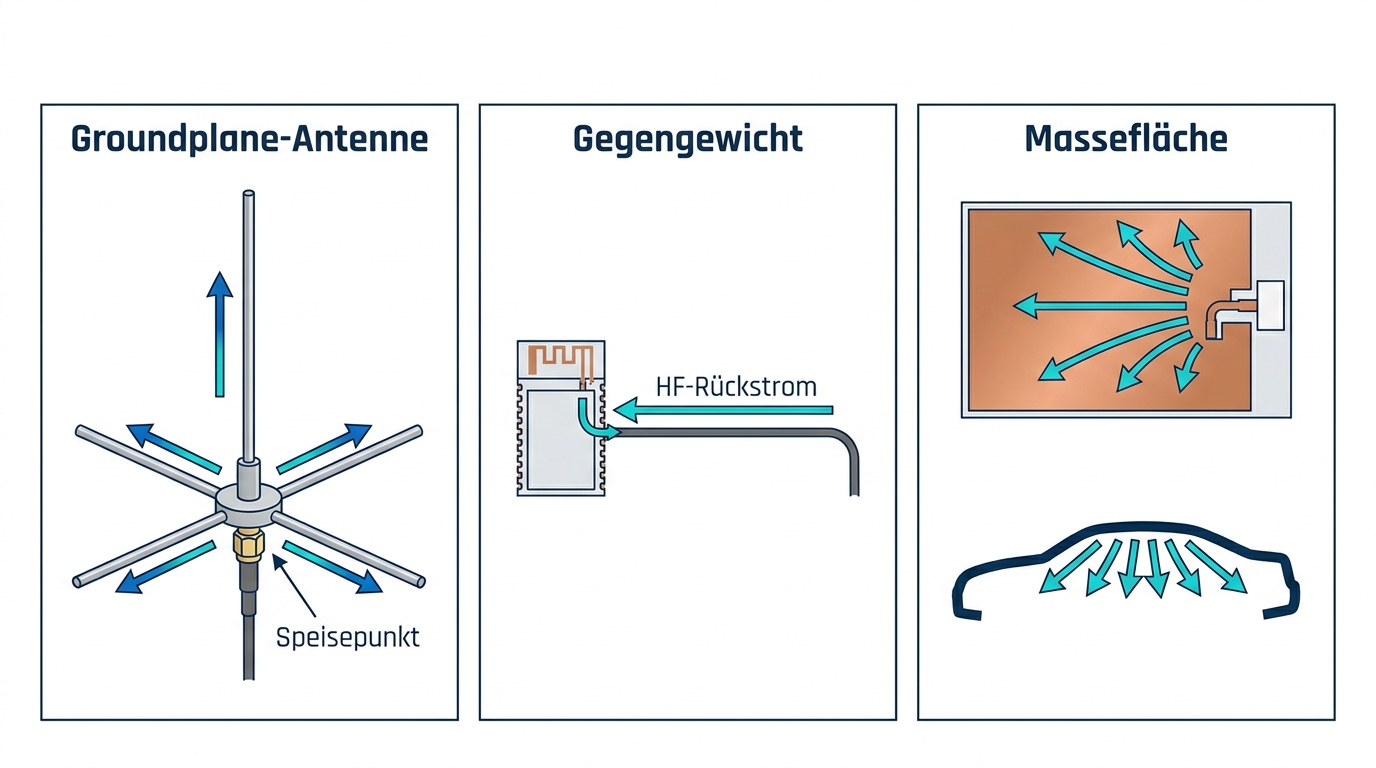

| Begriff | Was es ist | Typisches Beispiel |
|---|---|---|
| Groundplane-Antenne | Eine Antennenbauform: vertikaler Strahler plus leitfähige Gegenstruktur | Mast mit vier Radials |
| Gegengewicht | Ein leitfähiger Rückstrompfad, der eine fehlende Erde bzw. Massefläche elektrisch ersetzt | Einzelner Draht am Sub-GHz-Modul |
| Massefläche | Eine zusammenhängende leitfähige Fläche als Bezug | Kupferlage auf der Platine, Fahrzeugdach |
Merksatz: Nicht jede Massefläche ist eine Groundplane-Antenne, und nicht jedes Bauteil mit „Groundplane“ im Namen ist eine elektrische Erde. „Erde“ im Sinne von Blitz- oder Berührungsschutz ist noch etwas anderes – sie kann HF-technisch völlig unwirksam sein.
Wie funktioniert eine Groundplane-Antenne?
Bei einem Viertelwellen-Monopol fließt HF-Strom im Strahler und in der Gegenstruktur. Im idealisierten Modell wirkt die Groundplane wie ein Spiegel: Sie ersetzt die fehlende untere Hälfte eines vertikalen Dipols und muss genau den Strom aufnehmen, der sonst in diese Hälfte flösse.Quelle: Wikipedia
Daraus folgt direkt, was die Groundplane beeinflusst:
- Resonanzfrequenz und Eingangsimpedanz
- Wirkungsgrad und Bandbreite
- Strahlungsdiagramm und Elevationswinkel
- Empfindlichkeit gegenüber Kabel, Gehäuse und Umgebung
- Streuung zwischen mehreren gleichen Geräten
Bei idealer Massefläche liegt der Gewinn eines Monopols bei etwa 3 dBd, weil nur der obere Halbraum bestrahlt wird. Bei unzureichender oder gekrümmter Fläche – zum Beispiel einer Fahrzeugkarosserie – ist es weniger.Quelle: Wikipedia
Wie groß muss die Groundplane sein?
Es gibt keine universelle Größe, aber eine brauchbare Untergrenze: Damit eine leitfähige Fläche als Groundplane wirkt, sollte ihr Radius mindestens etwa eine Viertelwellenlänge betragen.Quelle: Wikipedia
Rechenweg für den ersten Entwurf:
Wellenlänge λ in m ≈ 300 / Frequenz in MHz
Viertelwelle in m ≈ 75 / Frequenz in MHz
| Frequenz | λ/4 im freien Raum | λ/4 mit Verkürzungsfaktor 0,95 |
|---|---|---|
| 434 MHz | ca. 173 mm | ca. 164 mm |
| 868 MHz | ca. 86 mm | ca. 82 mm |
| 915 MHz | ca. 82 mm | ca. 78 mm |
| 2,4 GHz | ca. 31 mm | ca. 29 mm |
Die Werte sind Engineering-Schätzungen, keine Messwerte. Draht statt Vakuum verkürzt die elektrische Länge; für Antennendraht rechnet man üblicherweise mit einem Verkürzungsfaktor um 0,95.Quelle: 50ohm.de Leiterdurchmesser, Radialwinkel, Anpassnetzwerk, Gehäuse und nahe Metallteile verschieben die Resonanz zusätzlich.
Wichtiger Nebeneffekt: Die Fläche wächst quadratisch mit der Wellenlänge
Bei 868 MHz reicht rechnerisch eine Fläche von rund 86 mm Radius – das passt auf viele Geräte. Bei 434 MHz sind es schon 173 mm, also etwa die vierfache Fläche. Deshalb sind identische Designs bei halbierter Frequenz plötzlich „zu klein“, obwohl die Antenne mechanisch nur doppelt so lang wird. Wer ein 868-MHz-Produkt auf 434 MHz portiert, muss die Massefläche neu bewerten, nicht nur den Strahler.
Radials: Anzahl, Länge und Winkel
Wenn keine geschlossene Fläche vorhanden ist, übernehmen Radials die Aufgabe. Wichtig ist der Unterschied zwischen wenigen und vielen Radials:
- Wenige Radials (3–4): Sie müssen auf λ/4-Resonanz abgestimmt sein, damit der Ausgleichsstrom einen niederimpedanten Pfad findet. Für akzeptablen Wirkungsgrad und nahezu Rundstrahlung genügt das.
- Viele Radials: Ihre Impedanzen liegen effektiv parallel, eine exakte λ/4-Abstimmung ist dann nicht zwingend. Mittelwellensender nutzen deshalb über 100 vergrabene Radials.

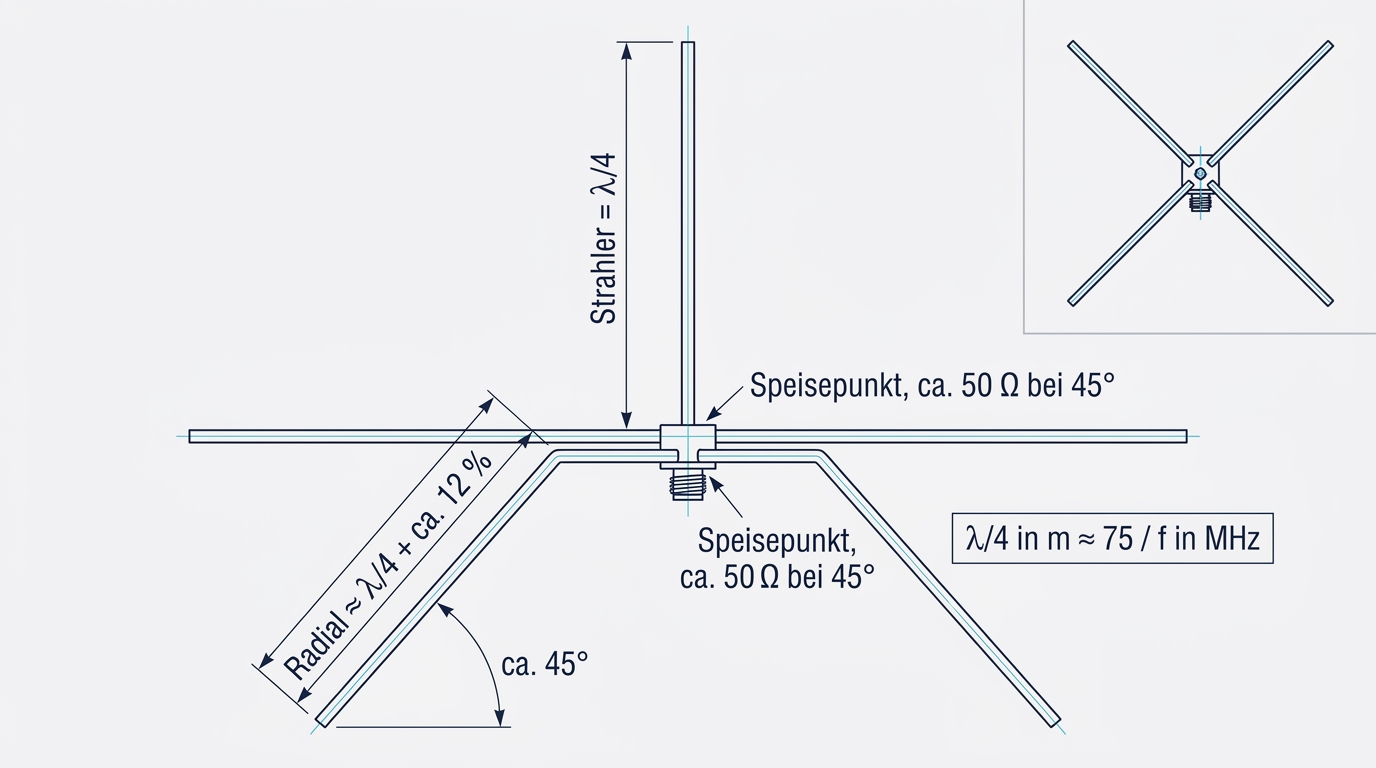

- Winkel: Werden die Radials um etwa 45° nach unten geschwenkt, lässt sich ein Fußpunktwiderstand von rund 50 Ω erreichen – die Antenne kann direkt mit Koaxialkabel gespeist werden.
Alle drei Punkte stammen aus der klassischen Antennenlehre und sind so auch in der Fachliteratur dokumentiert.Quelle: Wikipedia
Die „+12 %“-Regel richtig einordnen
In vielen Online-Rechnern findet sich die Regel, Radials rund 10–12 % länger als λ/4 auszuführen. Das ist keine Naturkonstante, sondern eine Kompensation für einen bestimmten Aufbau: wenige, freistehende, erhöht montierte Radials mit dünnem Leiter, bei denen die Verkürzung durch Leiterdurchmesser und Nachbarschaftseffekte ausgeglichen werden muss.
Daraus ergeben sich Grenzen:
- Bei einer geschlossenen Metallfläche gibt es keine Radiallänge, die man verlängern könnte – die Regel ist dort sinnlos.
- Bei vielen Radials ist die exakte Länge weniger kritisch als die Anzahl und der gemeinsame Anschluss.
- Bei Sub-GHz-Geräten mit Massefläche auf der Platine ist die relevante Größe die Kupferfläche und die Keep-out-Zone, nicht ein Prozentwert.
Wer die Regel ungeprüft auf ein Gerätedesign überträgt, optimiert eine Größe, die im eigenen Aufbau gar nicht dominiert.
Gute Anpassung ist kein Beweis für Wirkungsgrad
Das ist der häufigste Denkfehler in der Praxis. Fehlt die vorgesehene Gegenstruktur, sucht sich der Rückstrom trotzdem einen Weg – typischerweise den Kabelschirm. Das Koaxialkabel wird damit zum unbeabsichtigten Gegengewicht.
Die Folgen:
- Der VSWR-Wert sieht gut aus, weil Verluste und Mantelströme Leistung „verbrauchen“ statt sie zu reflektieren.
- Das Strahlungsdiagramm hängt an der Kabelführung: Kabel umlegen verändert die Messung.
- Die Antenne reagiert stark auf Hand, Gehäuse oder Montageblech.
Gegenmittel: Kabelführung bewusst variieren und prüfen, ob sich das Ergebnis ändert. Bleibt die Anpassung stabil, während Reichweite oder abgestrahlte Leistung schlecht sind, liegt der Verdacht auf Wirkungsgrad und Groundplane – nicht auf dem Anpassnetzwerk.
Warum die Groundplane auch ein Regulierungsthema ist
Im europäischen SRD-Band arbeiten Sub-GHz-Funkgeräte im Bereich 863–870 MHz. Die Grenzwerte in ETSI EN 300 220-2 sind als e.r.p. definiert, also als abgestrahlte Leistung – zum Beispiel 25 mW e.r.p. bei ≤ 1 % Duty Cycle im Bereich 868,000–868,600 MHz, oder 500 mW e.r.p. bei ≤ 10 % Duty Cycle im Bereich 869,400–869,650 MHz.Quelle: ETSI EN 300 220-2 Das Band ist in Europa harmonisiert und in Deutschland allgemein zugewiesen.Quelle: Bundesnetzagentur
Daraus folgt eine Konsequenz, die selten ausgesprochen wird: Eine schlechte Groundplane kostet Reichweite, die man nicht durch mehr Sendeleistung zurückholen darf. Wer bereits am e.r.p.-Limit arbeitet, hat als verbleibende Stellschrauben nur Antennenwirkungsgrad, Einbauort und Kabelverluste. Jeder Prozentpunkt Wirkungsgrad, den eine zu kleine Massefläche vernichtet, ist regulatorisch nicht kompensierbar. Umgekehrt gilt: Wird der Wirkungsgrad verbessert, muss die tatsächlich abgestrahlte Leistung erneut gegen den Grenzwert geprüft werden.
Welche Antennen brauchen eine Massefläche?
Viertelwellen-Monopole und Fahrzeugantennen
Ein konventioneller Monopol braucht eine leitfähige Gegenstruktur. Am Fahrzeug übernimmt das Dach oder ein anderer Karosseriebereich diese Rolle – vorausgesetzt, Antenne und Montage sind dafür ausgelegt.
Eine Magnetbasis sorgt zunächst nur für die mechanische Befestigung. Wie stark die HF-Kopplung zur Karosserie ist, hängt von der Konstruktion ab. Eine kleine Metallhalterung ersetzt keine große Dachfläche.
PCB- und Chipantennen
Hier ist die Platinenmasse Teil des Antennendesigns. Hersteller geben Ground-, No-Ground- und Keep-out-Bereiche vor. Änderungen an Platinenkontur, Akku, Display, Abschirmblech oder Gehäuse verschieben die Abstimmung.
GNSS-Patchantennen
Eine Keramik-Patchantenne sitzt üblicherweise mittig über einer leitfähigen Referenzfläche. Wird diese Fläche kleiner, sinken in der Regel Wirkungsgrad, Gewinn und Bandbreite gemeinsam – deshalb geben Referenzdesigns eine konkrete Boardgröße vor. Die passende Fläche muss immer aus der Referenzintegration des jeweiligen Modells abgeleitet werden, nicht aus einer allgemeinen Formel.
Dipole und balancierte Antennen
Ein symmetrischer Dipol hat zwei Strahlerhälften und braucht keine externe Groundplane im Sinne eines Monopols. Zuleitung, Mast und Umgebung können aber unerwünschte Rückströme führen; ein Balun oder eine Mantelwellensperre kann nötig sein.
No-Ground-Plane-Antennen
Diese Produkte enthalten eine eigene Rückstrom- oder Gegengewichtslösung. Montageort und Umgebung bleiben trotzdem relevant. „Keine externe Groundplane erforderlich“ ist immer eine modellspezifische Aussage.

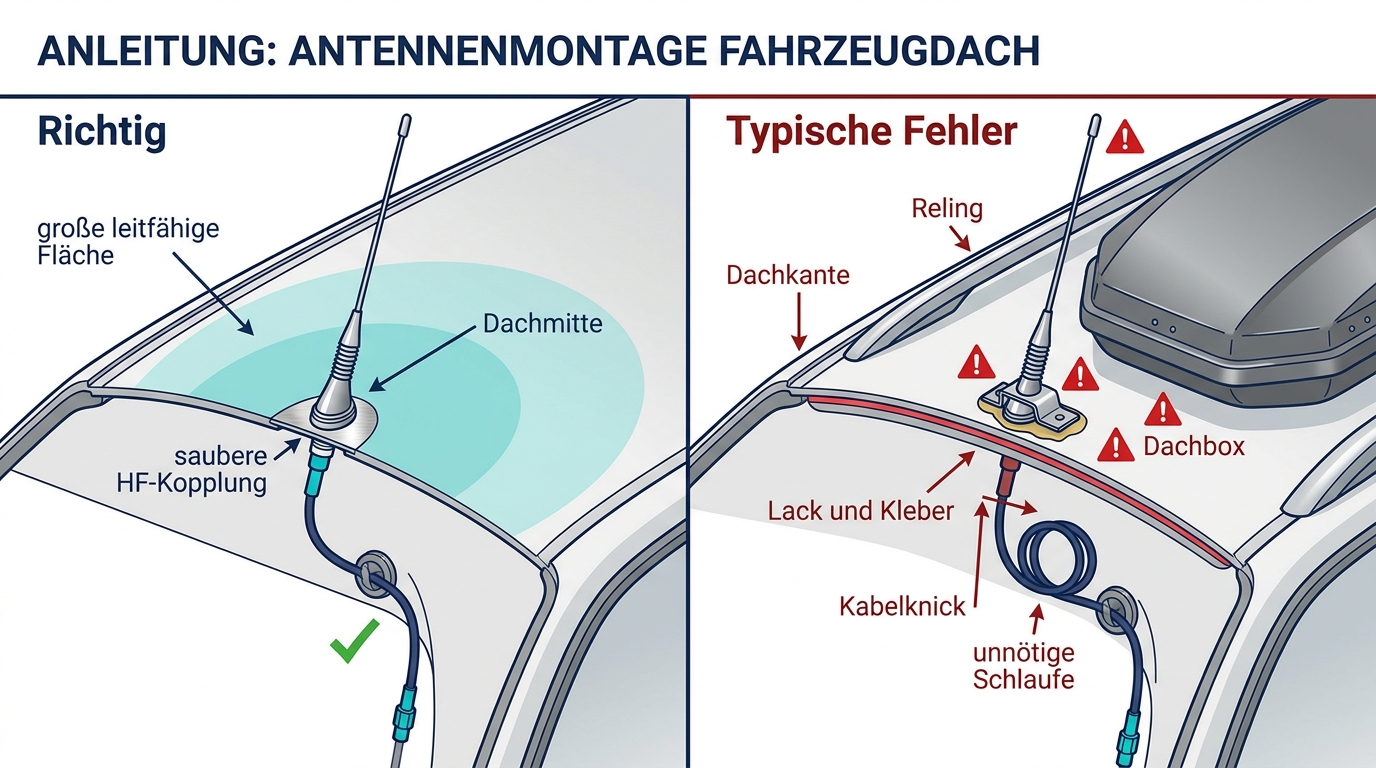

Groundplane im Fahrzeug prüfen
- Vorgesehene Montageart des Modells bestätigen.
- Leitfähige Fläche und Abstand zu Dachkante, Reling oder Aufbauten dokumentieren.
- Lack, Kleber, Korrosion und Verschraubung an der vorgesehenen HF-Kopplung prüfen.
- Koaxialkabel ohne Quetschung, Knick und unnötige Schlaufen verlegen.
- Anpassung im eingebauten Zustand über das gesamte benötigte Band messen.
- Bei kritischer Reichweite zusätzlich das abgestrahlte Verhalten prüfen.
Groundplane auf der Leiterplatte prüfen
- Referenzlayout und Keep-out-Zone unverändert übernehmen
- Platinenkontur und Lagenaufbau früh einfrieren
- Abstimmnetzwerk und Messzugang von Anfang an vorsehen
- Mit Seriengehäuse, Akku, Display und Abschirmteilen testen
- Mehrere Muster und Einbaulagen vergleichen
Fehlerbilder richtig zuordnen
Groundplane-Probleme und Kabelprobleme erzeugen ähnliche Symptome. Ein nützliches Unterscheidungsmerkmal ist die Streuung: Fertigungs- und Steckerfehler treffen einzelne Geräte, Groundplane- und Einbaufehler treffen systematisch alle.
| Beobachtung | Spricht eher für | Nächster Schritt |
|---|---|---|
| Alle Geräte gleich schlecht, gleiche Verschiebung | Layout, Massefläche, Gehäuse | Referenzlayout und Keep-out prüfen |
| Große Streuung zwischen Geräten | Steckmontage, Lötstelle, Kabel | Speiseleitung und Konfektionierung prüfen |
| Ergebnis ändert sich mit Kabelführung | Mantelstrom, fehlendes Gegengewicht | Rückstrompfad und Mantelwellensperre prüfen |
| Sehr schmales Abstimmfenster | Zu kleine Fläche, enge Umgebung | Fläche vergrößern, Abstände erhöhen |
| Reichweite schlecht, VSWR gut | Wirkungsgrad, Verluste | Abgestrahltes Verhalten messen |
Grundregel bei der Fehlersuche: erst die Speiseleitung ausschließen, danach immer nur eine Variable ändern.
Häufige Fragen
Was ist eine Groundplane-Antenne?
Meist eine Monopolantenne mit vertikalem Strahler und einer leitfähigen Gegenstruktur, zum Beispiel mehreren Radials oder einer Metallfläche.
Wie berechnet man eine Groundplane-Antenne für 868 MHz?
Über λ/4 in m ≈ 75 / f in MHz, also rund 86 mm im freien Raum, mit Verkürzungsfaktor eher 82 mm. Das ist der Startwert; abgestimmt wird mit Material, Radials, Speisung und Gehäuse.
Wie groß muss die Massefläche mindestens sein?
Als Orientierung gilt ein Radius von etwa λ/4 um den Speisepunkt. Bei eingebetteten Antennen ist stattdessen das Referenzlayout des Herstellers maßgeblich.
Wie viele Radials brauche ich?
Drei bis vier auf λ/4 abgestimmte Radials reichen für einen brauchbaren Wirkungsgrad. Mehr Radials machen die genaue Länge weniger kritisch.
Braucht jede Stabantenne eine Groundplane?
Nein. Viele Viertelwellen-Stabantennen brauchen eine leitfähige Gegenstruktur; Dipol-, Halbwellen- und speziell entwickelte No-Ground-Plane-Antennen nutzen andere Strompfade.
