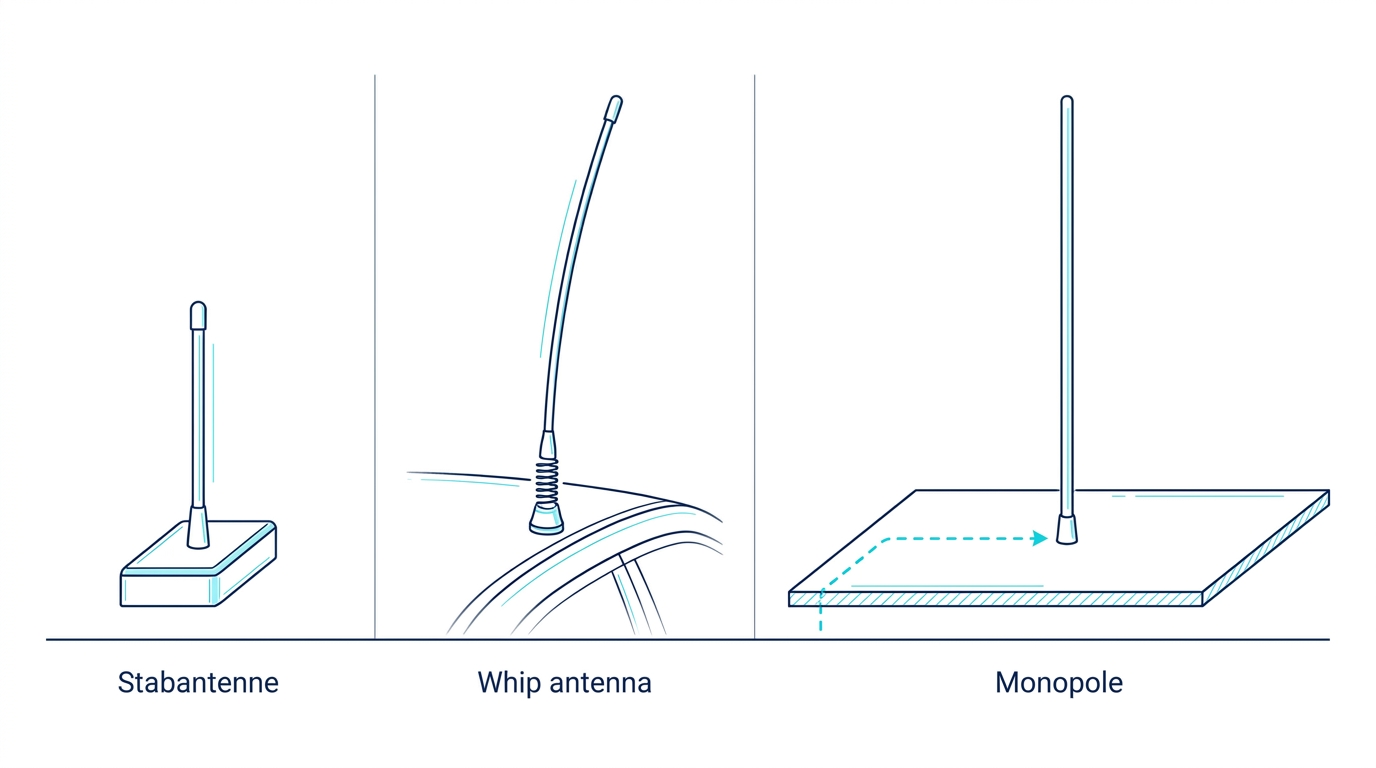

Eine Stabantenne ist ein gerader, häufig flexibler oder teleskopischer Leiter, der an einem Funkgerät, Fahrzeug oder Gehäuse montiert wird. Viele Stabantennen arbeiten elektrisch als Monopol: Der sichtbare Stab ist der Strahler, während Fahrzeugkarosserie, Gerätemasse, Leiterplatte oder ein separates Gegengewicht den Rückstrompfad bildet.
Stabantenne ist der natürliche deutsche Oberbegriff für viele Produkte, die auf Englisch als whip antenna bezeichnet werden. Peitschenantenne kommt ebenfalls vor, beschreibt aber meist eine besonders lange oder flexible Ausführung und ist nicht für jedes Produkt die beste Übersetzung.
Wie funktioniert eine Stabantenne?
HF-Strom im Leiter erzeugt ein elektromagnetisches Feld. Bei einem vertikalen Viertelwellen-Monopol entsteht in der idealisierten Betrachtung eine rundum gerichtete Abdeckung in der Horizontalebene und lineare vertikale Polarisation.
„Rundstrahlend“ bedeutet nicht, dass die Antenne in alle dreidimensionalen Richtungen gleich stark abstrahlt. Entlang der Stabachse besitzt das idealisierte Diagramm ein Minimum. Fahrzeug, Hand, Gehäuse, Mast und Kabel verändern das reale Diagramm zusätzlich.

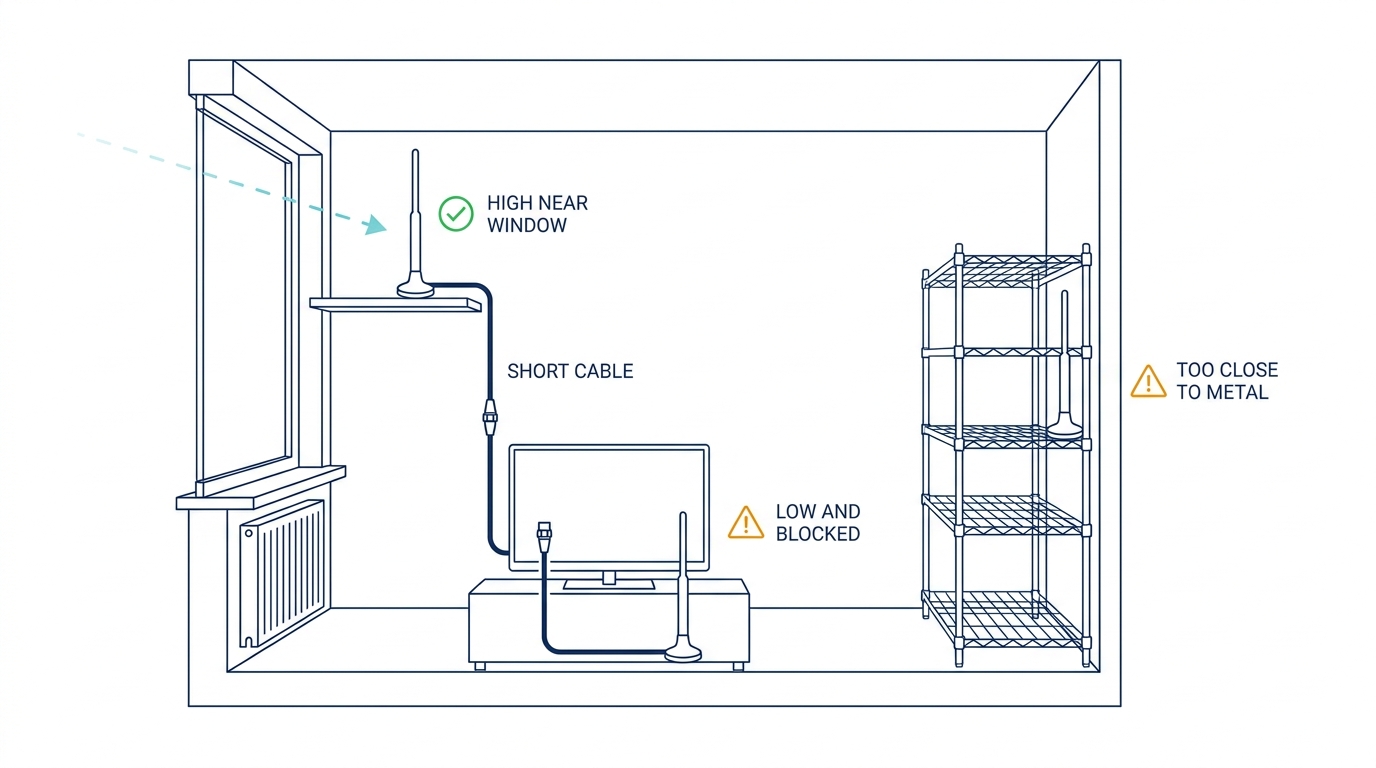

Deshalb darf eine Stabantenne nicht getrennt von ihrer Montage bewertet werden. Ein Modell, das auf einem großen Metallblech abgestimmt wurde, kann an einem Kunststoffgehäuse deutlich anders arbeiten.

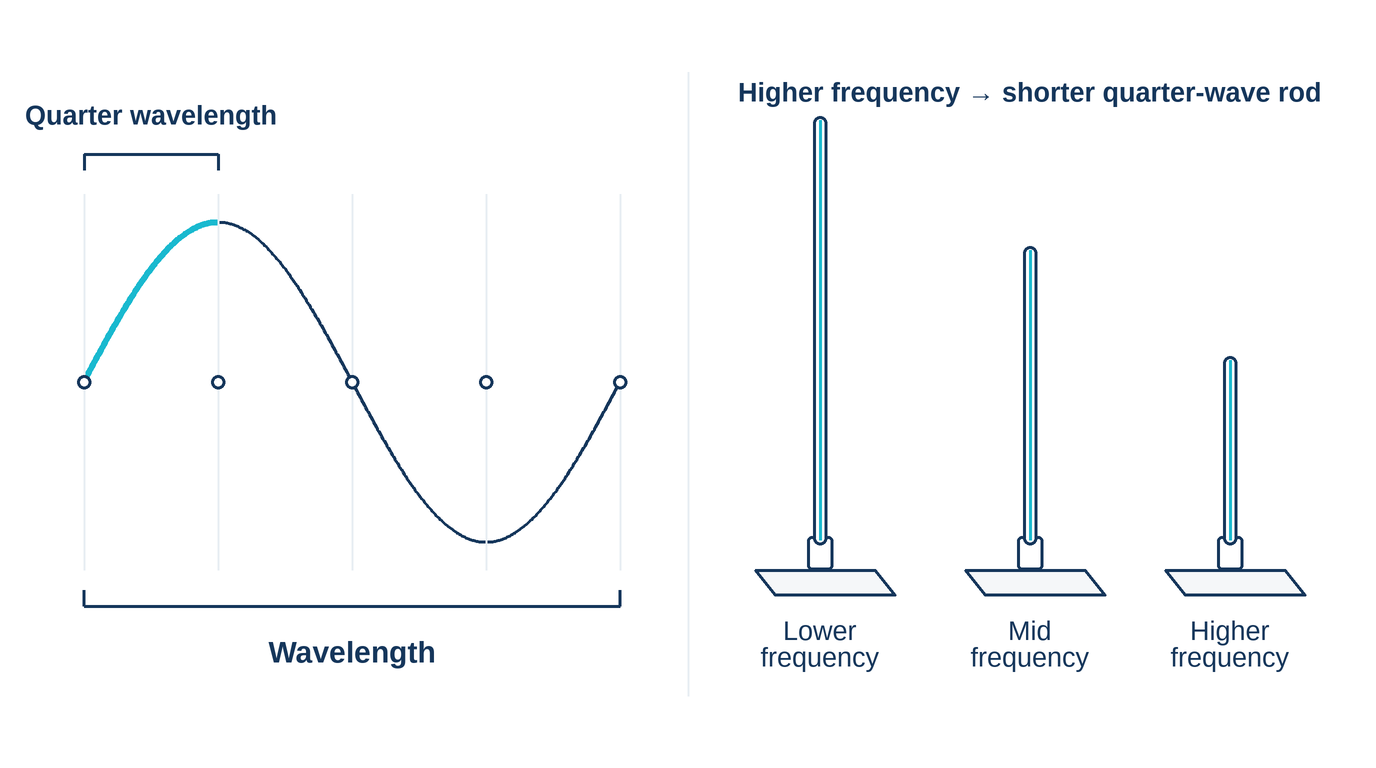

Wie lang sollte eine Stabantenne sein?
Als erster Näherungswert gilt:
Wellenlänge λ in m ≈ 300 / Frequenz in MHz
Viertelwellenlänge in m ≈ 75 / Frequenz in MHz
| Frequenz | freie Viertelwellen-Näherung |
|---|---|
| 150 MHz | 0,50 m |
| 433 MHz | 0,173 m |
| 868 MHz | 0,086 m |
| 2,4 GHz | 0,031 m |
Für 868 MHz ergibt sich damit ungefähr 86 mm. Das ist kein direktes Fertigungs- oder Schnittmaß. Leiterdurchmesser, Schutzmantel, Spule, Feder, Matching, Stecker, Gehäuse und Groundplane verändern die elektrische Länge.
Ein Prototyp wird deshalb etwas länger aufgebaut, im vorgesehenen Gerät gemessen und schrittweise abgestimmt. Die Serienfreigabe erfolgt erst mit realem Gehäuse, Kabel und Montagezustand.
868 MHz in Deutschland
868 MHz ist ein häufig verwendeter Such- und Projektbegriff für Funkanwendungen geringer Reichweite. Er ist aber keine pauschale Erlaubnis, jede Frequenz oder Leistung rund um 868 MHz frei zu verwenden. Die konkrete Teilfrequenz, Anwendung und die Bedingungen der aktuellen Allgemeinzuteilung müssen geprüft werden.
Die Bundesnetzagentur veröffentlicht die gültigen Allgemeinzuteilungen unter https://www.bundesnetzagentur.de/DE/Fachthemen/Telekommunikation/Frequenzen/Allgemeinzuteilungen/start.html.
Häufige Stabantennen-Bauformen
Viertelwellen-Stab
Die einfache Referenzbauform ist sinnvoll, wenn die natürliche Länge in die Anwendung passt und eine geeignete Gegenstruktur vorhanden ist. Sie bietet häufig einen guten Kompromiss aus Einfachheit, Bandbreite und Wirkungsgrad.
Verkürzte oder geladene Stabantenne
Eine Spule oder ein anderes Anpassnetzwerk kann den Strahler mechanisch verkürzen. Dadurch wird die Antenne nicht ohne Gegenleistung „gleich gut in klein“. Bandbreite, Wirkungsgrad und Abstimmtoleranz müssen gemessen werden.
Flexible Geräteantenne
Eine geschützte, flexible Stab- oder Gummiwendelantenne eignet sich für Handgeräte und Gateways. Das Gehäuse schützt den Strahler mechanisch, kann aber ebenfalls Teil der Abstimmung sein.
Magnetfuß-Stabantenne
Diese Bauform lässt sich auf einer geeigneten Metallfläche befestigen. Ob und wie die Fahrzeugfläche als Groundplane gekoppelt wird, hängt vom konkreten Antennendesign ab. Eine Magnetbasis auf einer kleinen Halterung oder einem Kunststoffdach erzeugt nicht automatisch dieselbe HF-Umgebung wie ein Metallfahrzeugdach.
Direkt angeschlossene Geräteantenne

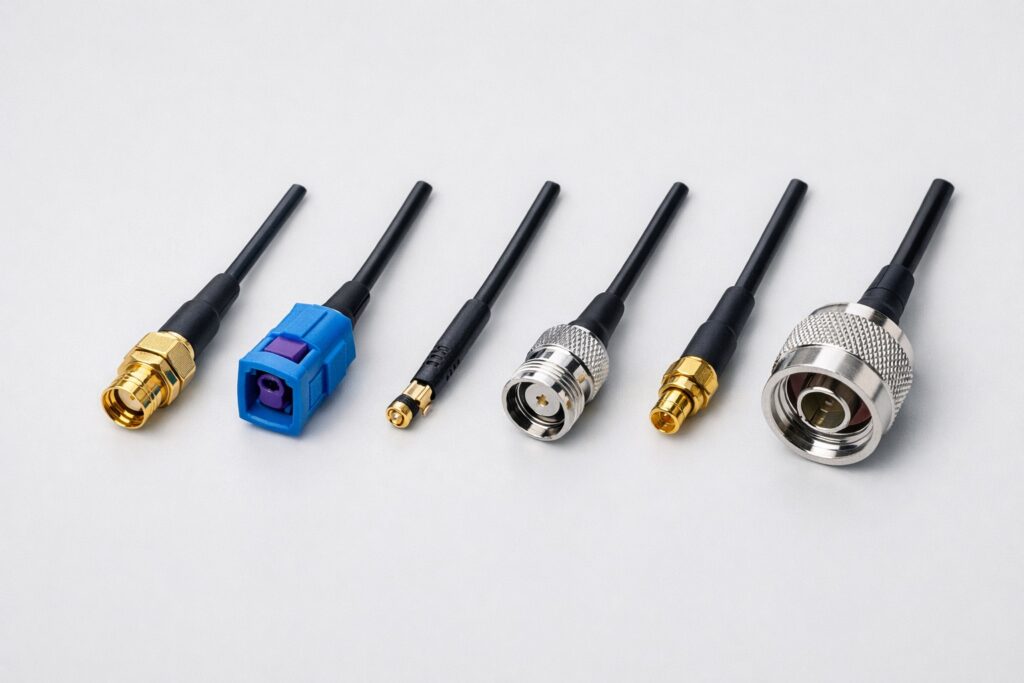

Eine SMA-, BNC- oder TNC-Stabantenne sitzt direkt am Funkgerät. Gerätechassis, Platinenmasse und sogar die Hand des Benutzers können das Ergebnis beeinflussen. Gemessen werden sollte am Zielgerät.
Teleskopantenne
Die mechanische Länge ist verstellbar. Das hilft bei Empfängern, Versuchen oder abstimmbaren Anwendungen. Die passende Auszugslänge bleibt frequenz- und schaltungsabhängig.

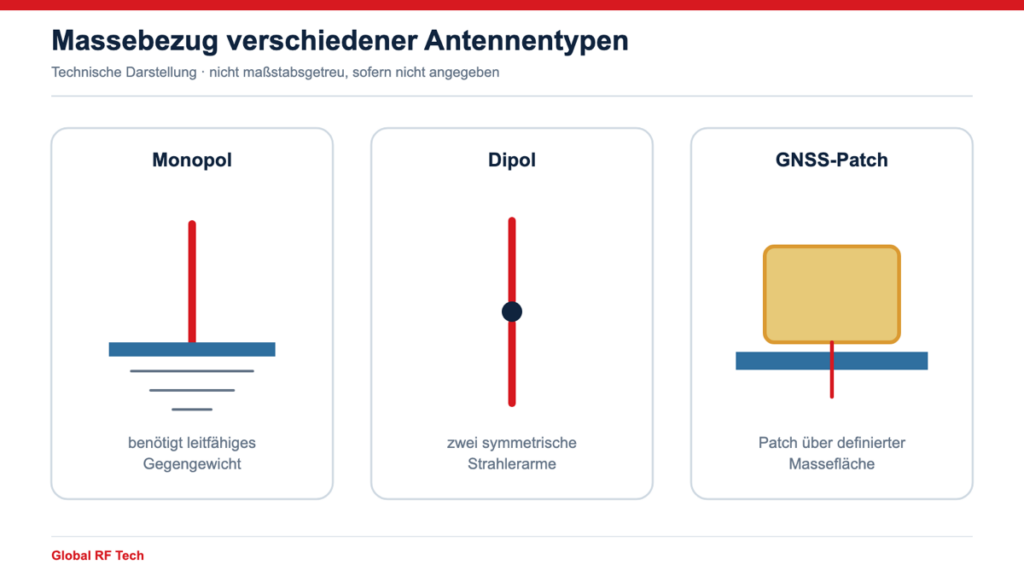

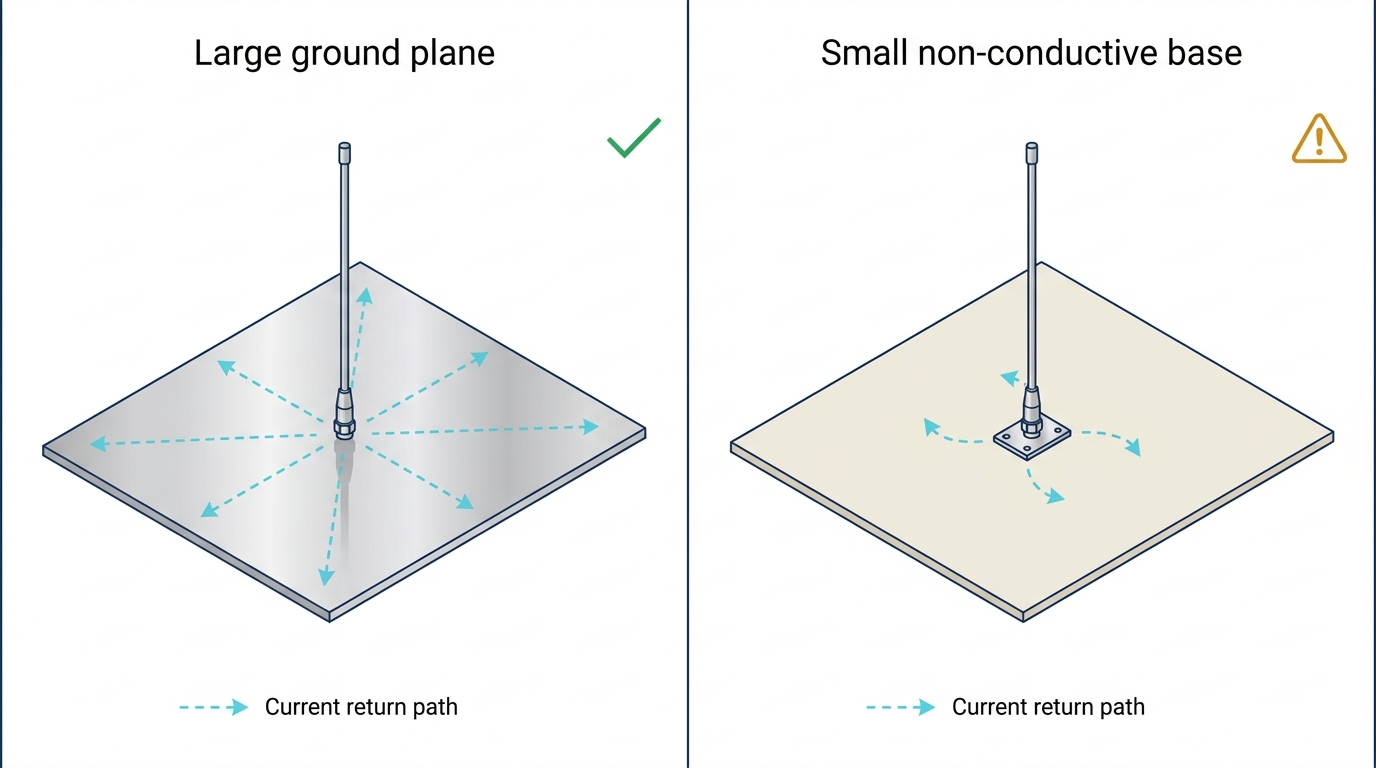

Braucht eine Stabantenne eine Groundplane?
Viele Viertelwellen-Stabantennen benötigen eine leitfähige Gegenstruktur. Es gibt aber auch Halbwellen-, Dipol- oder speziell ausgelegte No-Ground-Plane-Produkte mit anderen Strompfaden.
Eine Ladespule beseitigt die Frage nach dem HF-Rückstrom nicht. Sie verändert elektrische Länge und Anpassung. Prüfen Sie immer, welche Groundplane oder welches Gegengewicht bei der Abstimmung vorhanden war.
Stabantenne auswählen: sieben Schritte
- Vollständigen Sende- und Empfangsfrequenzbereich festlegen.
- Funkgerät, Ausgangsleistung und Systemimpedanz bestätigen.
- Einbauort und verfügbare Groundplane dokumentieren.
- Maximale Bauhöhe und mechanische Belastung definieren.
- Steckerfamilie, Innenkontakt, Montage und Kabel festlegen.
- Umgebung, Vibration, Feuchtigkeit und Temperatur beschreiben.
- Datenblatt, Zeichnung, VSWR/Return-Loss und möglichst Strahlungsdaten für eine repräsentative Montage anfordern.
Typische Auswahlfehler
Nur nach Länge kaufen: Ähnlich lange Stäbe können für unterschiedliche Frequenzen und Groundplanes abgestimmt sein.
Die Fahrzeug- oder Gerätemasse ignorieren: Der unsichtbare Rückstrompfad gehört zum Antennensystem.

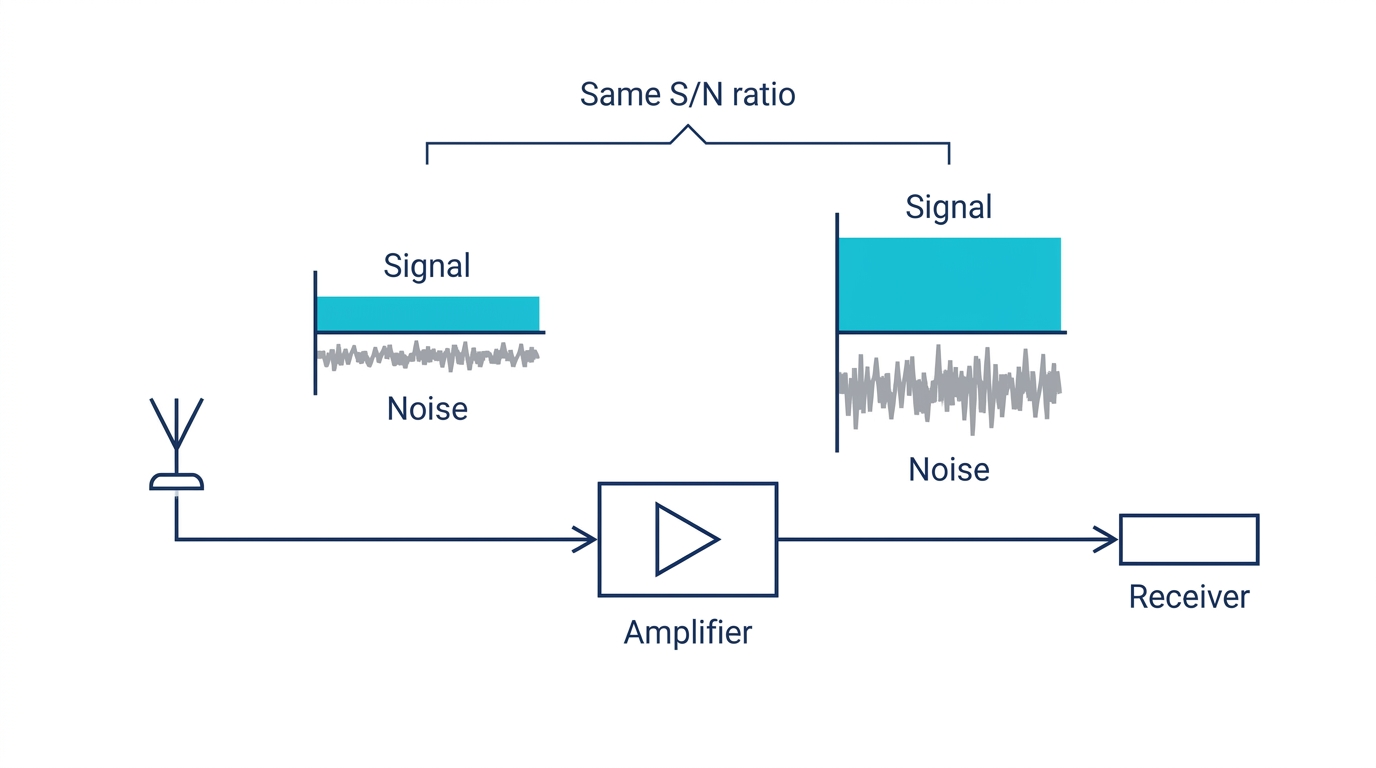

Gewinn mit Reichweite gleichsetzen: Linkbudget, Höhe, Verluste, Gelände und Empfänger bestimmen die Reichweite mit.

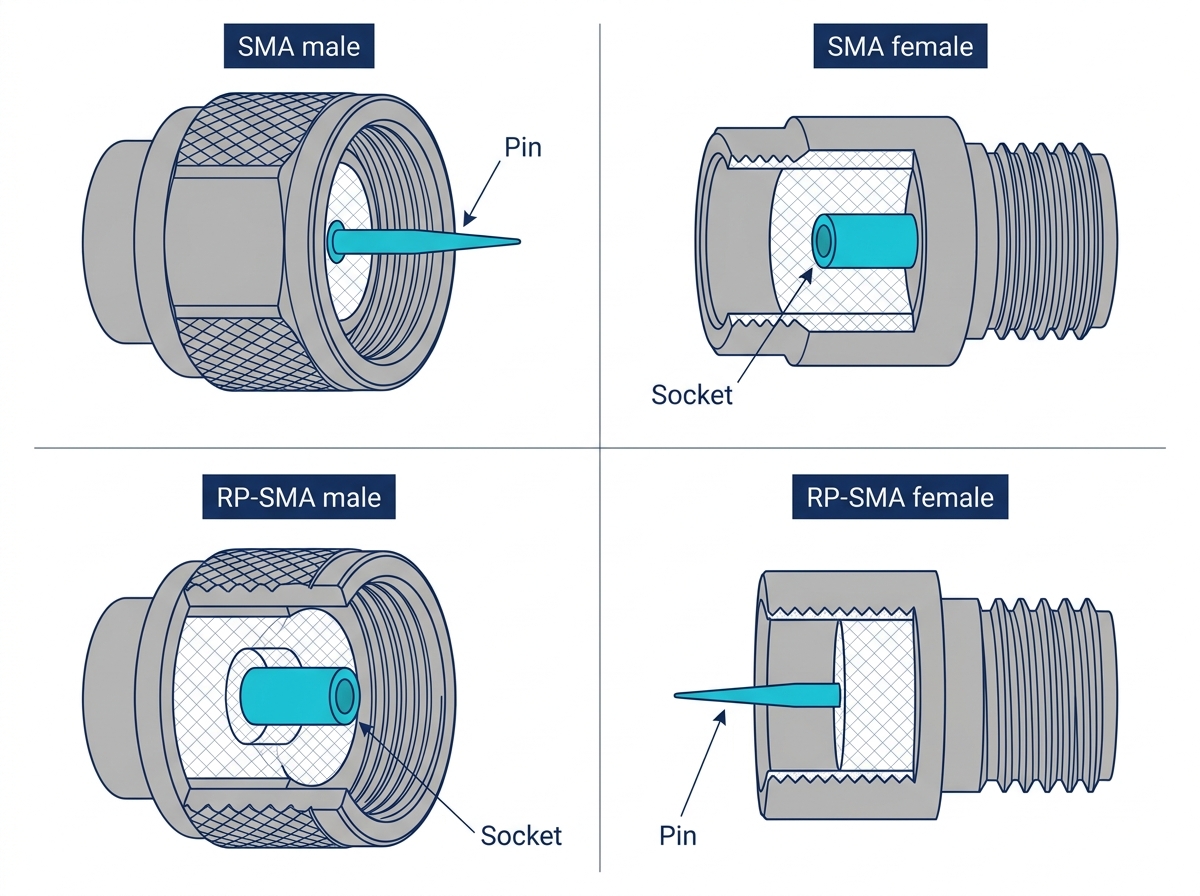

SMA und RP-SMA verwechseln: Gewinde und Innenkontakt müssen vollständig beschrieben werden.
Nur auf einer Messhalterung testen: Seriengehäuse und reale Montage verschieben die Abstimmung.
Wann ist eine Stabantenne nicht die richtige Wahl?
Bei stark gerichteter Abdeckung, sehr flacher Bauform, definiertem MIMO-Elementabstand oder fehlender reproduzierbarer Gegenstruktur können Panel-, Yagi-, Dipol-, Patch- oder PCB-Antennen besser passen.
Häufige Fragen
Wie funktioniert eine Stabantenne?
HF-Strom im Stab erzeugt das Feld. Bei vielen Ausführungen bildet eine leitfähige Gerätemasse oder Groundplane den Rückstrompfad.
Ist eine längere Stabantenne immer besser?
Nein. Die elektrische Länge muss zu Frequenz, Matching und Einbau passen. Zusätzliche Länge kann die Resonanz verschieben statt die Verbindung zu verbessern.
Was ist besser: Wurfantenne oder Stabantenne?
Das hängt von Frequenz, Platz, Ausrichtung und Anwendung ab. Eine Wurfantenne kann bei stationärem Empfang mehr nutzbare Länge bieten; eine Stabantenne ist mechanisch kompakter und einfacher am Gerät zu führen.
Auswahl als vollständiges System

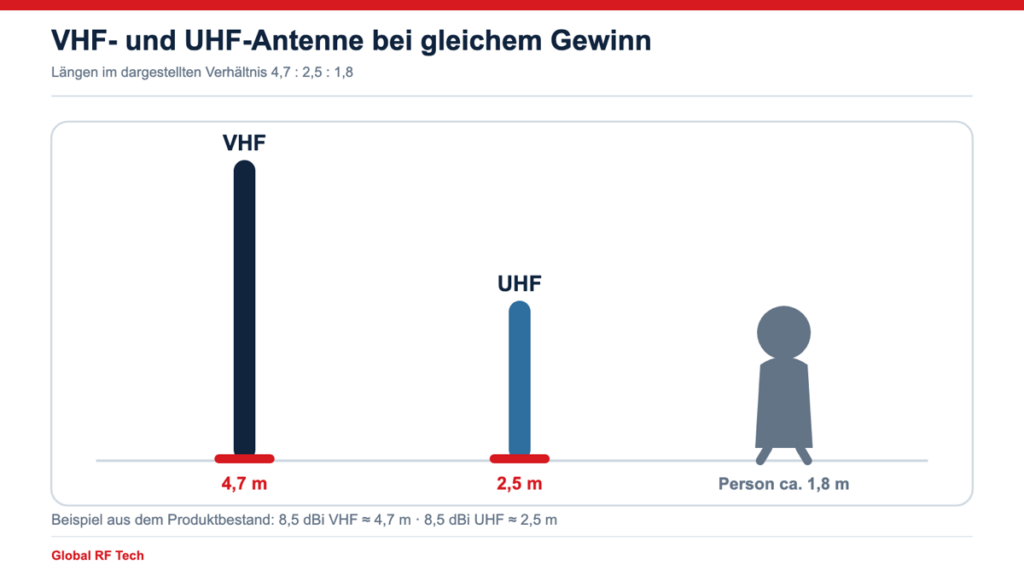

Prüfen Sie ergänzend die Groundplane-Antenne und den Vergleich UHF vs. VHF. Konkrete Beispiele sind GL-DYC150I und GL-DYC350DII; diese beiden englischen Ziele sind zulässige Produktdetail-Ausnahmen. Projektdaten senden Sie über Angebot anfordern.
