Antenas Yagi: cómo elegirlas para radio, telemetría y enlaces RF

Una Yagi concentra la señal hacia una dirección concreta. Antes de elegirla, confirme la banda de trabajo y revise el diagrama de radiación, el ancho de haz, la relación delante/atrás, la polarización y el espacio disponible para orientarla. La ganancia por sí sola no determina si servirá para un enlace de radio, telemetría o comunicación celular.

Qué hacen el elemento activo, el reflector y los directores

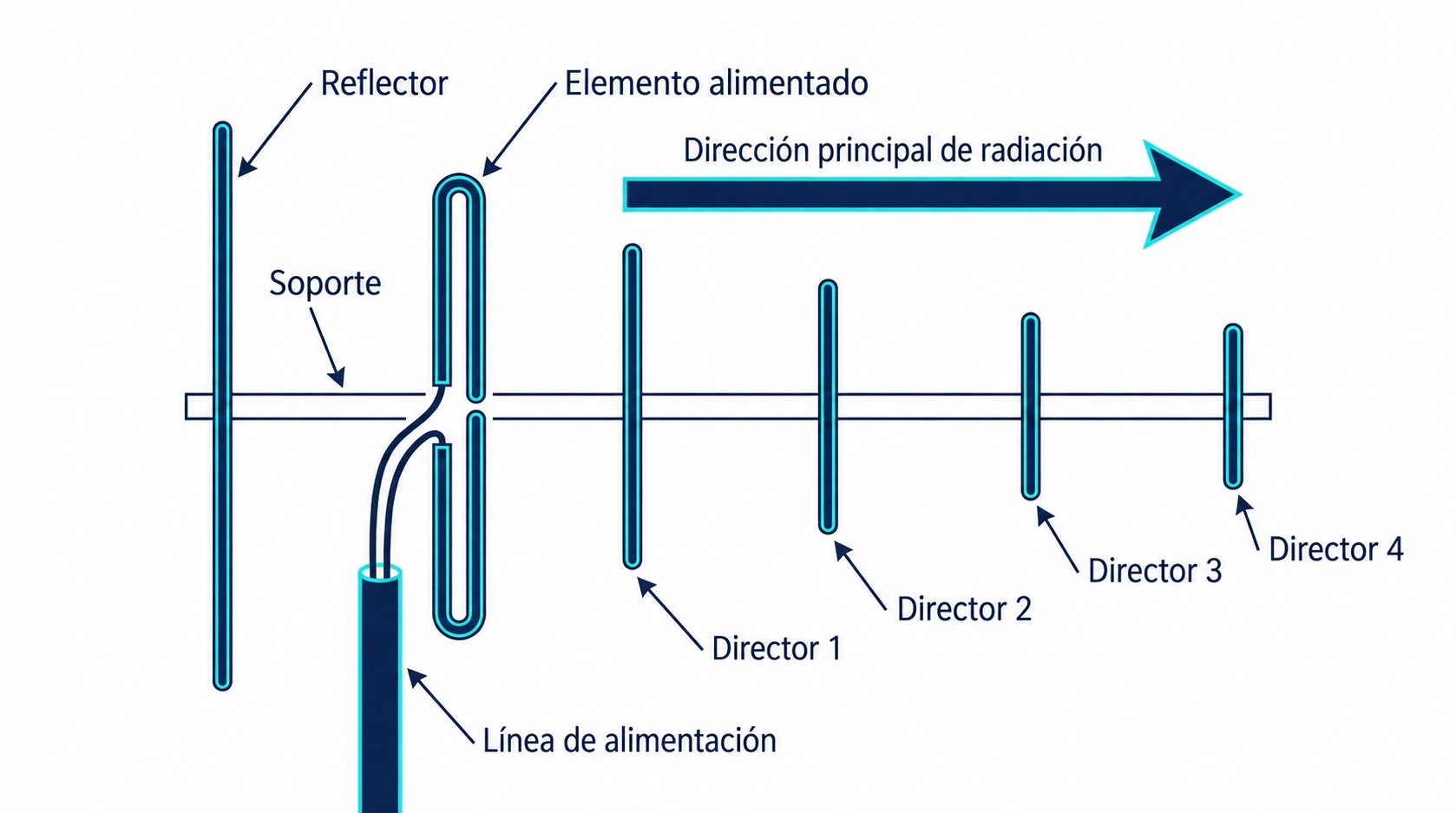

Una Yagi está formada por varios elementos montados sobre un mismo soporte (boom):

• Elemento activo (excitado): habitualmente un dipolo, es el único conectado a la línea. Es el que se alimenta.
• Reflector: se sitúa detrás del elemento activo y suele ser algo más largo. Reduce la radiación hacia atrás.
• Directores: se sitúan delante y suelen ser algo más cortos. Guían la radiación hacia delante.

Añadir directores tiende a aumentar la directividad y a estrechar el haz. La geometría (longitudes y separaciones) fija a la vez la banda y el comportamiento direccional, por lo que no se pueden cambiar de forma independiente.

Los parámetros que deciden la elección

• Directividad y ganancia: cuánto concentra la energía hacia delante. Más elementos no siempre es «mejor»; es más enfocado y más sensible a la orientación. Para el concepto de ganancia, consulte la guía de ganancia de antena.
• Ancho de haz: el ángulo dentro del cual la antena rinde cerca de su máximo. Un haz estrecho exige un apuntamiento más preciso.
• Relación delante/atrás: cuánto menos radía hacia atrás respecto a delante. Importa cuando hay que rechazar señales o interferencias por detrás.
• Polarización: casi siempre lineal. Debe coincidir con la del otro extremo; montar la Yagi en vertical u horizontal cambia la polarización.
• Banda de trabajo: el rango en el que la antena mantiene su comportamiento. Fuera de él, patrón y adaptación se degradan.
• Montaje y apuntamiento: altura, soporte y dirección de apuntamiento forman parte del resultado real.

Distinga el uso: radio, telemetría o enlace celular

«Yagi» abarca usos muy distintos. Una Yagi para radio profesional o telemetría en una banda concreta no es intercambiable con una Yagi de 4G/LTE, que es un subuso específico pensado para bandas celulares. La estructura es la misma idea, pero la banda, el ancho y los conectores cambian. No dé por hecho que un modelo «universal» sirve a la vez para todos los escenarios: cada uno tiene su banda y su ficha.

Cuándo no conviene una Yagi

Una Yagi no es la mejor opción cuando:

• necesita cobertura alrededor (varios clientes en distintas direcciones): ahí encaja una omnidireccional;
• el enlace cambia de dirección o hay movilidad;
• necesita una banda muy ancha que un solo diseño Yagi no cubre bien;
• el espacio o el soporte no permiten orientarla con precisión.

Para cobertura direccional en Wi‑Fi, por ejemplo, vea antenas Wi‑Fi direccionales; y para situar la Yagi entre otros tipos según equipo, la guía de tipos de antenas RF.

Cómo cerrar la selección

Compare la ficha de la antena con la del equipo: banda de trabajo, conector, polarización y directividad. Si la aplicación depende del apuntamiento, revise también el diagrama de radiación y el ancho de haz. Ninguna cifra de ganancia aislada permite prometer una distancia de enlace.

Si la aplicación trabaja en VHF o UHF, confirme primero el rango real del equipo con la guía de antenas VHF/UHF y doble banda.

Preguntas frecuentes

¿Más elementos significan más alcance?

Pueden aumentar la directividad y estrechar el haz si el diseño está ajustado para ello. El alcance depende también del equipo, las pérdidas, el entorno y el apuntamiento.

¿Una Yagi de 4G sirve para radio profesional?

No necesariamente. La banda y el diseño cambian según el uso; compruebe la ficha para cada caso.

Para revisar una Yagi destinada a un enlace concreto, comparta la banda, la polarización, la distancia y el lugar de instalación en el formulario de consulta técnica.
