La impedancia de una antena se mide en su punto de alimentación y cambia con la frecuencia. Para evaluar si está bien adaptada al equipo, compare ese valor con la impedancia de referencia del sistema y observe la potencia reflejada a lo largo de toda la banda de trabajo. El VSWR y la pérdida de retorno permiten hacer esa comprobación.
Impedancia de punto de alimentación e impedancia de referencia
La impedancia de punto de alimentación es lo que «ve» la línea al conectarse a los terminales de la antena. Tiene parte real y parte reactiva (R + jX) y depende del diseño de la antena, de la frecuencia y del entorno de montaje.
La impedancia de referencia del sistema es el valor alrededor del cual está diseñada la cadena (cable, conectores, radio). En muchos sistemas de RF esa referencia es 50 Ω, y en algunas aplicaciones de vídeo o difusión se usan 75 Ω. Conviene no dar por hecho que «toda antena es de 50 Ω»: 50 Ω es una referencia habitual del sistema, no una propiedad universal de las antenas.
La adaptación es buena cuando la impedancia de la antena, a la frecuencia de trabajo, se aproxima a la de referencia. Cuando no coinciden, hay desadaptación.
Desadaptación y reflexión

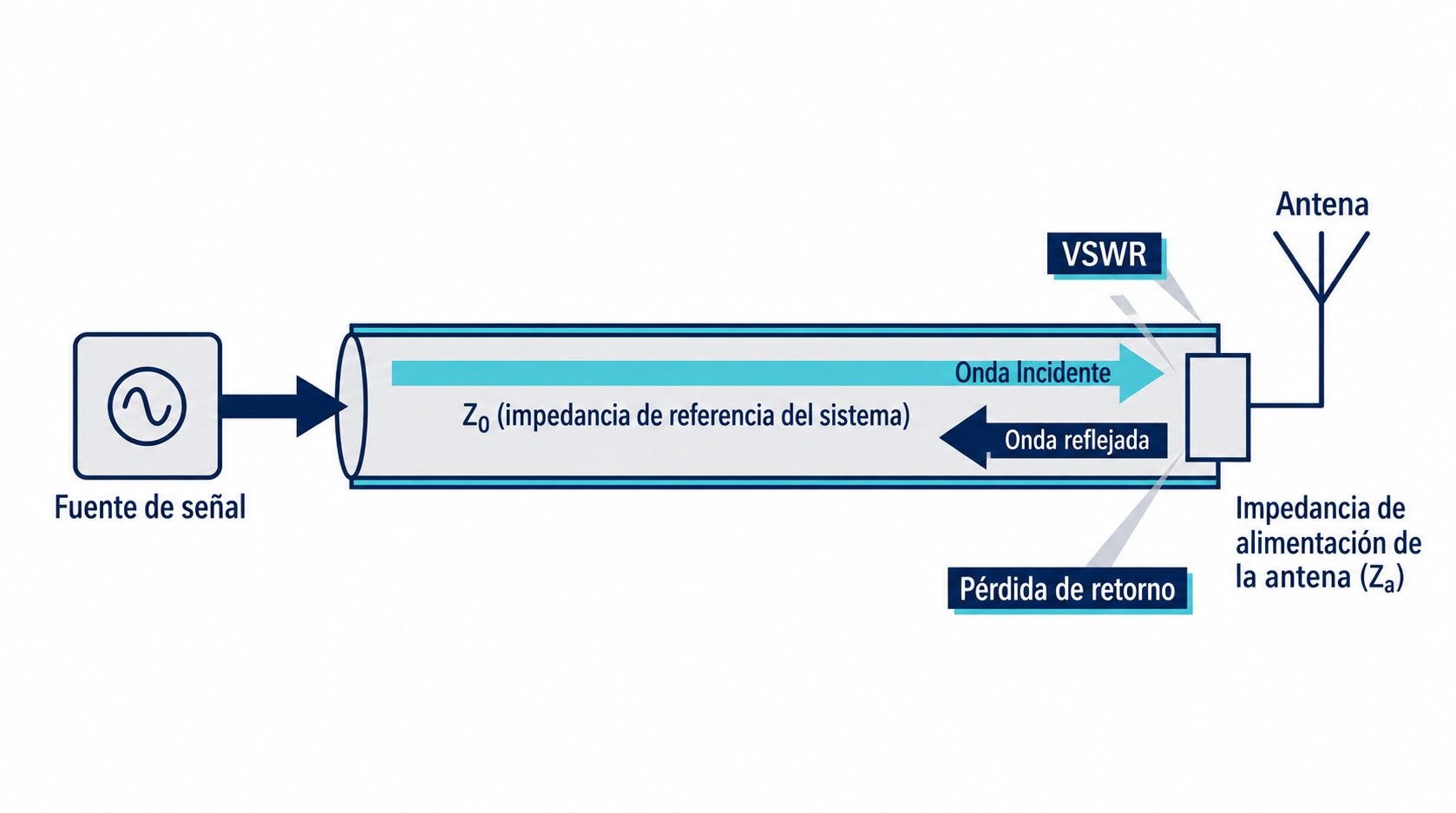

Si las impedancias no coinciden, parte de la señal puede reflejarse hacia la fuente. Esa reflexión se describe con el coeficiente de reflexión (Γ). El grado de adaptación no indica, por sí solo, cuánta energía convierte la antena en radiación. Para evaluar la reflexión se usan dos magnitudes prácticas:
VSWR (relación de onda estacionaria de tensión): (1 + |Γ|) / (1 − |Γ|).
Pérdida de retorno (return loss, en dB): −20 · log10|Γ|.
Donde |Γ| es el módulo del coeficiente de reflexión (entre 0 y 1). Un VSWR de 1:1 significa adaptación ideal; a medida que sube, crece la fracción reflejada. La pérdida de retorno suele expresarse como un valor positivo; algunos instrumentos muestran S11 en dB con signo negativo. Compruebe la convención del instrumento antes de comparar cifras.
Cómo comprobar la adaptación en toda la banda
La adaptación depende de la frecuencia, así que un solo punto no basta. Compruebe el VSWR o la pérdida de retorno a lo largo de todo el rango de trabajo, no solo en la frecuencia central. Una antena puede estar bien adaptada en el centro y salirse del límite en los extremos de la banda.
Fije el criterio antes de medir (por ejemplo, un VSWR máximo admisible en toda la banda), porque ese límite depende de la aplicación y del margen del sistema.
Cuándo medir y cuándo basta la etiqueta
El valor de la ficha se obtiene en unas condiciones de referencia. La impedancia en el punto de alimentación puede cambiar con el plano de masa y los objetos cercanos. El cable y los conectores, por su parte, afectan a la impedancia que se observa al medir desde el equipo. Conviene medir (por ejemplo, con un analizador de redes) cuando:
- se integra la antena en una carcasa o sobre un plano de masa distinto del de la ficha;
- hay cable largo, adaptadores o latiguillos entre radio y antena;
- se trata de un prototipo o de un montaje a medida;
- el sistema tiene poco margen y la desadaptación es crítica.
El cable y los conectores forman parte del sistema; su elección afecta a lo que ve la radio. Si su caso incluye latiguillos y adaptadores, revise también esa parte de la cadena, como se detalla en la guía de antena 4G/5G para router.
Un error que conviene evitar
Un VSWR bajo indica buena adaptación, no más alcance. La distancia de un enlace depende de la potencia, la ganancia, la polarización, las pérdidas y el entorno. «VSWR más bajo» significa que se refleja menos energía; no es una promesa de cobertura.
Para separar adaptación y directividad, consulte la guía de ganancia de antena. Si conecta una antena balanceada a una línea coaxial, revise también cuándo se necesita un balun RF.
Preguntas frecuentes
¿Toda antena de RF es de 50 Ω?
No. 50 Ω es una impedancia de referencia muy común en el sistema; otras aplicaciones usan 75 Ω. La antena se elige para adaptarse a la referencia del sistema.
¿Un VSWR más bajo da más alcance?
No directamente. Reduce la energía reflejada, pero el alcance depende del enlace completo.
Si necesita contrastar la adaptación de una antena con su radio y su cable, envíenos la banda, la impedancia de referencia y el criterio de VSWR mediante el formulario de consulta técnica.
