Un balun conecta una parte balanceada de un sistema RF con otra no balanceada, como sucede al alimentar ciertos dipolos mediante cable coaxial. Algunos diseños también transforman la impedancia; otros mantienen la misma relación. Para saber si hace falta, examine la antena, la línea y las especificaciones del componente.
Balanceado y no balanceado

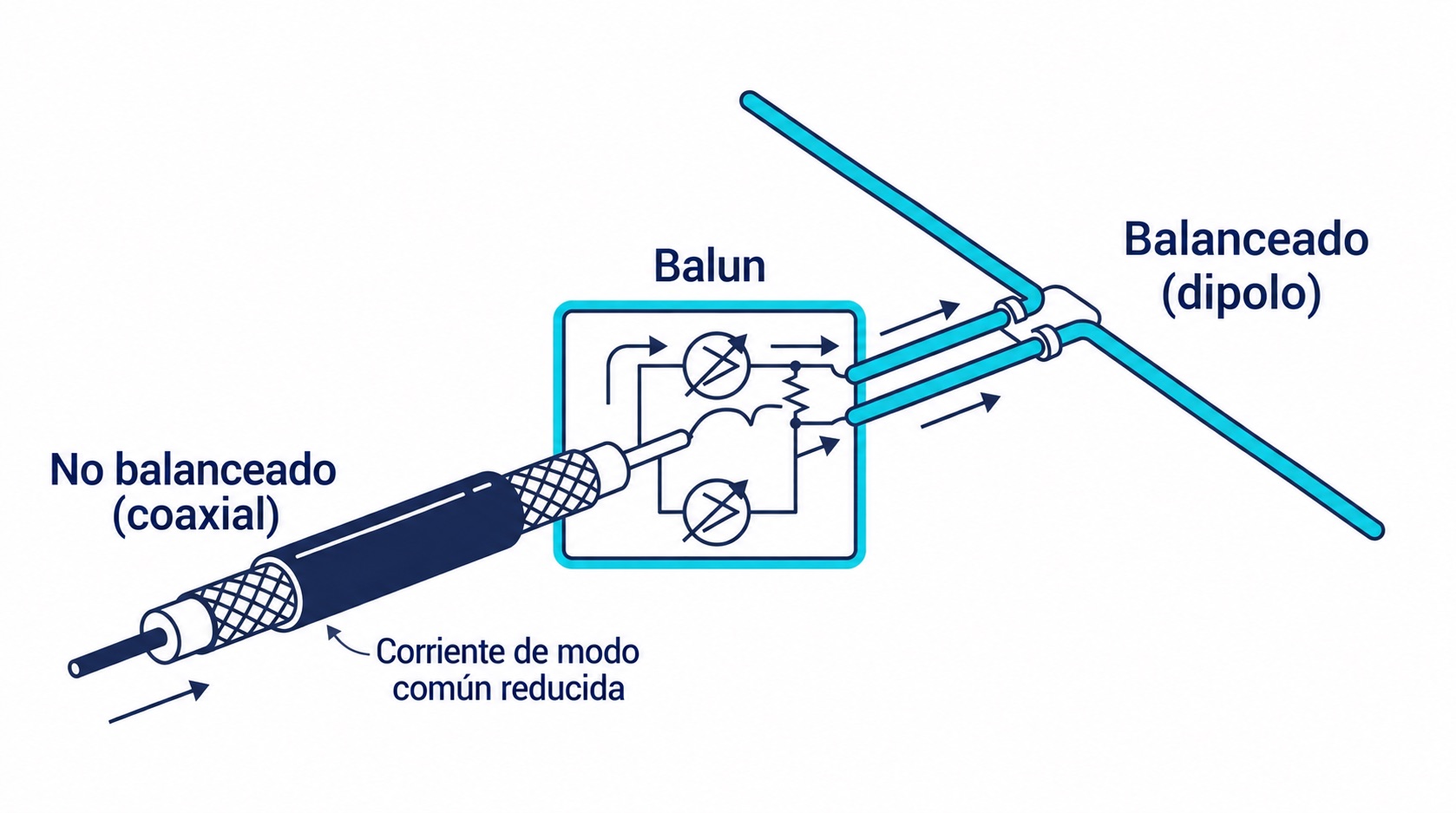

En una conexión balanceada, las señales de los dos conductores se consideran respecto a una referencia común y mantienen una relación simétrica. En una conexión no balanceada, como el cable coaxial, el conductor central transporta la señal respecto a la malla. Un dipolo alimentado con coaxial es un caso habitual en el que debe examinarse la transición entre ambos modos. Conectar directamente uno con otro puede provocar corrientes de modo común en la parte exterior de la malla del coaxial, lo que altera el patrón de la antena y puede introducir pérdidas o radiación no deseada.
El balun gestiona esa transición para que la parte balanceada y la no balanceada trabajen como es debido.
Relación con la transformación de impedancia
Conviene separar dos funciones que a veces se mezclan:
- Conversión de modo (balun propiamente dicho): pasar de balanceado a no balanceado.
- Transformación de impedancia: cambiar la relación de impedancias entre ambos lados.
Algunos baluns solo hacen la conversión de modo (relación 1:1) y otros, además, transforman la impedancia (por ejemplo, 4:1). Que un balun transforme impedancia es una característica de ese modelo, no la definición de «balun». Revise la ficha para saber qué hace exactamente el que va a usar.
En qué se diferencia de un diplexer y de un simple adaptador
- Un diplexer separa o combina señales por frecuencia (por ejemplo, dos bandas por un mismo puerto). No convierte modos balanceado/no balanceado.
- Un adaptador de conector solo cambia el tipo o el género de la conexión mecánica; no gestiona el modo ni la impedancia del sistema.
- Un balun gestiona la transición balanceado/no balanceado, y opcionalmente la relación de impedancia.
Son componentes con funciones distintas; elegir uno por otro no resuelve el problema.
Qué comprobar para elegir un balun
Como mínimo, contraste en la ficha:
- Banda de frecuencia de trabajo.
- Relación de impedancia (por ejemplo, 1:1 o 4:1) y las impedancias de cada lado.
- Pérdida de inserción en la banda de interés.
- Potencia que soporta.
- Interfaz y conectores de cada lado.
Compruebe estos datos frente a los del resto del sistema (antena y línea), no solo el nombre del componente.
Cuándo se necesita realmente
Un dipolo alimentado con coaxial puede presentar corriente de modo común en la parte exterior de la malla; un balun adecuado puede reducirla. Su necesidad y su efecto dependen del diseño completo, por lo que no basta con ver «dipolo + coaxial» para prescribir uno. Compare las especificaciones del componente con la antena y la línea. Para revisar otros parámetros de selección, consulte la guía de tipos de antenas RF.
La adaptación del conjunto se evalúa por separado: consulte la guía de impedancia de antena y la explicación de cómo funciona una antena de radiofrecuencia.
Preguntas frecuentes
¿Todo balun cambia la impedancia?
No. Algunos son 1:1 y solo convierten el modo; otros además transforman la impedancia. Lo indica la ficha.
¿Un balun es lo mismo que un diplexer?
No. El diplexer separa o combina por frecuencia; el balun gestiona la transición balanceado/no balanceado.
Si debe integrar un balun en un sistema concreto, indíquenos la antena, la línea, las impedancias y la banda de trabajo en el formulario de consulta técnica.
