Qué es una antena de radiofrecuencia y cómo funciona

Una antena de radiofrecuencia convierte una señal eléctrica en ondas electromagnéticas al transmitir y realiza la conversión inversa al recibir. Para escogerla para un equipo concreto, compruebe primero la frecuencia de trabajo, el patrón de radiación, la polarización, la adaptación y el montaje. La forma de la carcasa o una cifra aislada de ganancia no bastan.

Qué hace una antena al transmitir y al recibir

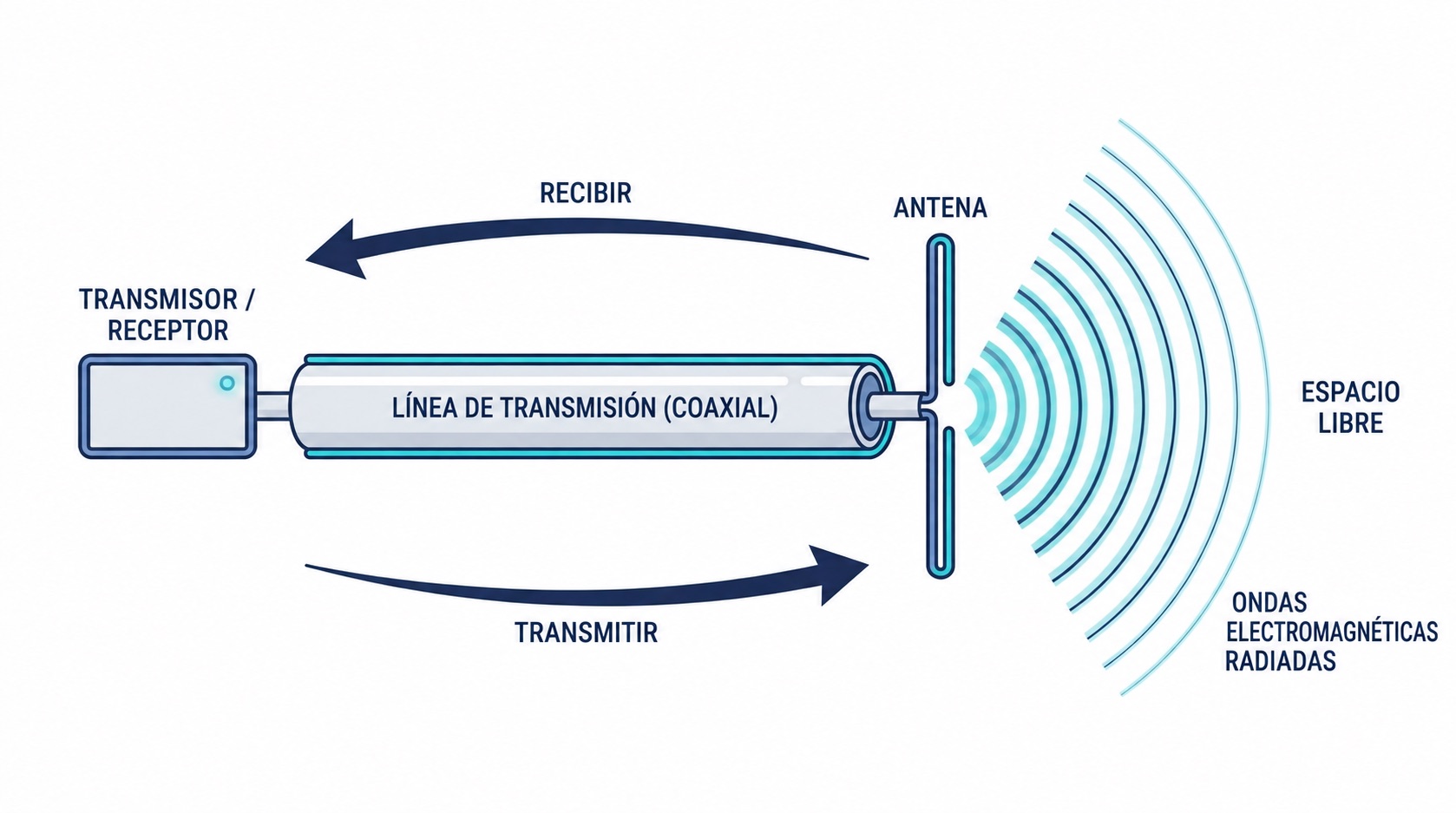

Al transmitir, el transmisor entrega una señal de RF a la antena a través de una línea (normalmente cable coaxial). La antena convierte esa corriente y esa tensión de alta frecuencia en un campo electromagnético que se aleja del elemento. Al recibir, el proceso es el opuesto: el campo que llega induce en la antena una señal muy pequeña que se conduce hasta el receptor.

En una antena pasiva y lineal, la reciprocidad permite usar el mismo elemento para transmitir o recibir dentro de su banda de trabajo. Esto no significa que el equipo pueda hacer ambas cosas simultáneamente: esa capacidad depende de la arquitectura de radio. El patrón, la polarización y la adaptación siguen siendo relevantes en los dos sentidos.

Una antena pasiva no crea potencia adicional. Su diseño determina cómo distribuye la energía que recibe; la distancia útil depende también de las pérdidas, el equipo y el entorno. Las antenas activas pueden incorporar electrónica, por lo que conviene distinguirlas de este principio de las antenas pasivas.

Los parámetros que deciden la selección

Una antena se elige por la combinación de varios parámetros, no por uno solo:

• Frecuencia y banda. Cada antena está diseñada para trabajar en un rango. Fuera de él, la adaptación empeora y el rendimiento cae. La frecuencia la fija el servicio: por ejemplo, GPS L1 está en 1575.42 MHz, mientras que un enlace Wi‑Fi o una radio profesional trabajan en otras bandas.
• Patrón de radiación (dirección). Describe cómo cambia la respuesta según la dirección. Una antena omnidireccional reparte la energía alrededor de un plano; una direccional la concentra hacia una zona y exige orientarla. «Omnidireccional» no significa que radíe igual en todas las direcciones del espacio.
• Polarización. Es la orientación del campo (habitualmente lineal —vertical u horizontal— o circular). Si la antena y el equipo del otro extremo no coinciden en polarización, aparece una pérdida que ninguna cifra de ganancia compensa.
• Impedancia y adaptación. La antena debe acoplarse a la impedancia de referencia del sistema. Con una mala adaptación, parte de la potencia incidente se refleja hacia la fuente.
• Condiciones de instalación. Plano de masa, materiales cercanos, altura, cable y conectores forman parte del comportamiento real. La misma antena montada de dos formas distintas no rinde igual.

La ganancia también influye, pero es un tema en sí mismo: describe cuánto concentra la antena la energía en una dirección, no cuánta potencia añade. Si necesita elegir por ganancia, consulte la guía dedicada de ganancia de antena.

Qué comprobar primero cuando llega un requisito de equipo

Cuando recibe la especificación de un equipo, el orden práctico es este:

1. Bandas de trabajo reales del equipo. No el nombre comercial, sino las frecuencias que declara la ficha.
2. Puerto e interfaz. Tipo y género del conector, y si hace falta adaptador o latiguillo.
3. Impedancia de referencia del sistema.
4. Patrón necesario: ¿cobertura alrededor (omni) o hacia una dirección (direccional)?
5. Polarización, si la aplicación depende de la orientación.
6. Condiciones de montaje: interior o exterior, plano de masa, espacio y longitud de cable.

Compare la ficha de la antena con la ficha del equipo, no dos nombres comerciales. Si falta un dato de la versión que va a comprar, pídalo antes de cerrar el diseño.

Tipos de antena, en breve

Existen muchas formas y patrones: elementos tipo goma, paneles, parches, antenas de fibra de vidrio, direccionales tipo Yagi, entre otras. La forma física no permite deducir por sí sola el patrón, la ganancia ni el alcance. Para ver los tipos según equipo e instalación, consulte la guía de tipos de antenas RF. Si trabaja en entornos industriales, el catálogo de antenas industriales es un buen punto de partida.

Errores frecuentes

• Atribuir potencia extra a una antena pasiva. La ganancia describe una comparación direccional; no implica que la antena genere energía.
• Elegir por la forma de la carcasa. El patrón y la banda están en la ficha, no en el aspecto.
• Ignorar la polarización cuando la orientación importa.
• Olvidar el sistema completo: cable, conectores y montaje forman parte del resultado.

Para un caso práctico de selección por banda, consulte cómo elegir una antena Wi-Fi de 2.4 o 5 GHz. La guía de impedancia de antena explica cómo comprobar la adaptación.

Preguntas frecuentes

¿Puede la misma antena usarse para transmitir y recibir?

Sí, si es pasiva y lineal y trabaja dentro de su banda. Que el sistema transmita y reciba al mismo tiempo depende del equipo, no de la antena.

¿Qué parámetro es el más importante?

No hay uno solo. Frecuencia, patrón, polarización, impedancia e instalación se comprueban juntos frente a la ficha del equipo.

Si necesita seleccionar una antena para un equipo de RF, comparta la ficha del equipo, las bandas y el montaje previsto mediante el formulario de consulta técnica.
