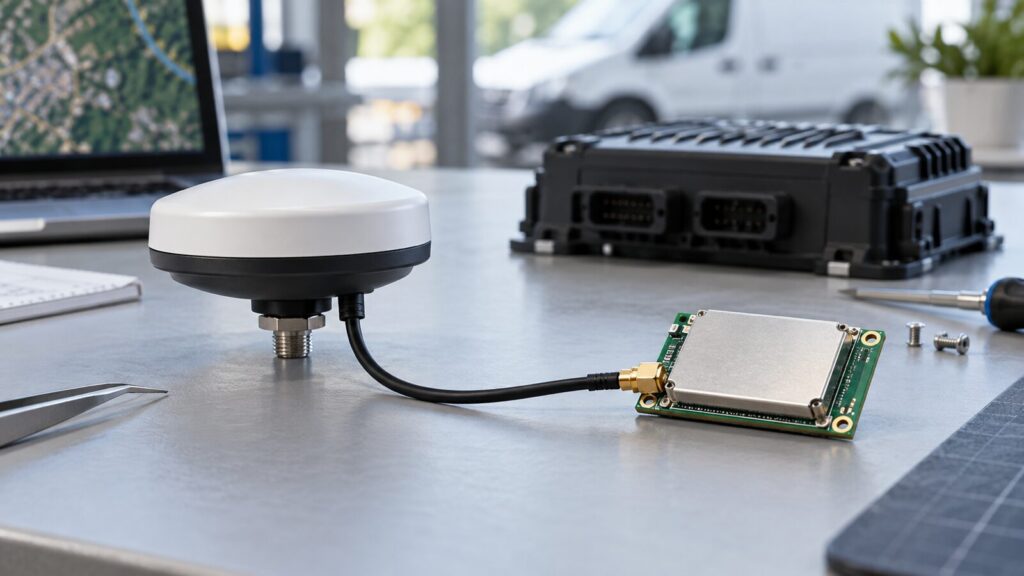

Respuesta corta
Una antena GPS/GNSS se elige a partir del receptor y de la instalación final. Antes de comparar formatos, confirme las constelaciones y bandas habilitadas, si el receptor puede alimentar una antena activa, cuánto cable habrá y qué materiales rodearán la antena. Una respuesta genérica de “activa es mejor” no resuelve esas preguntas.

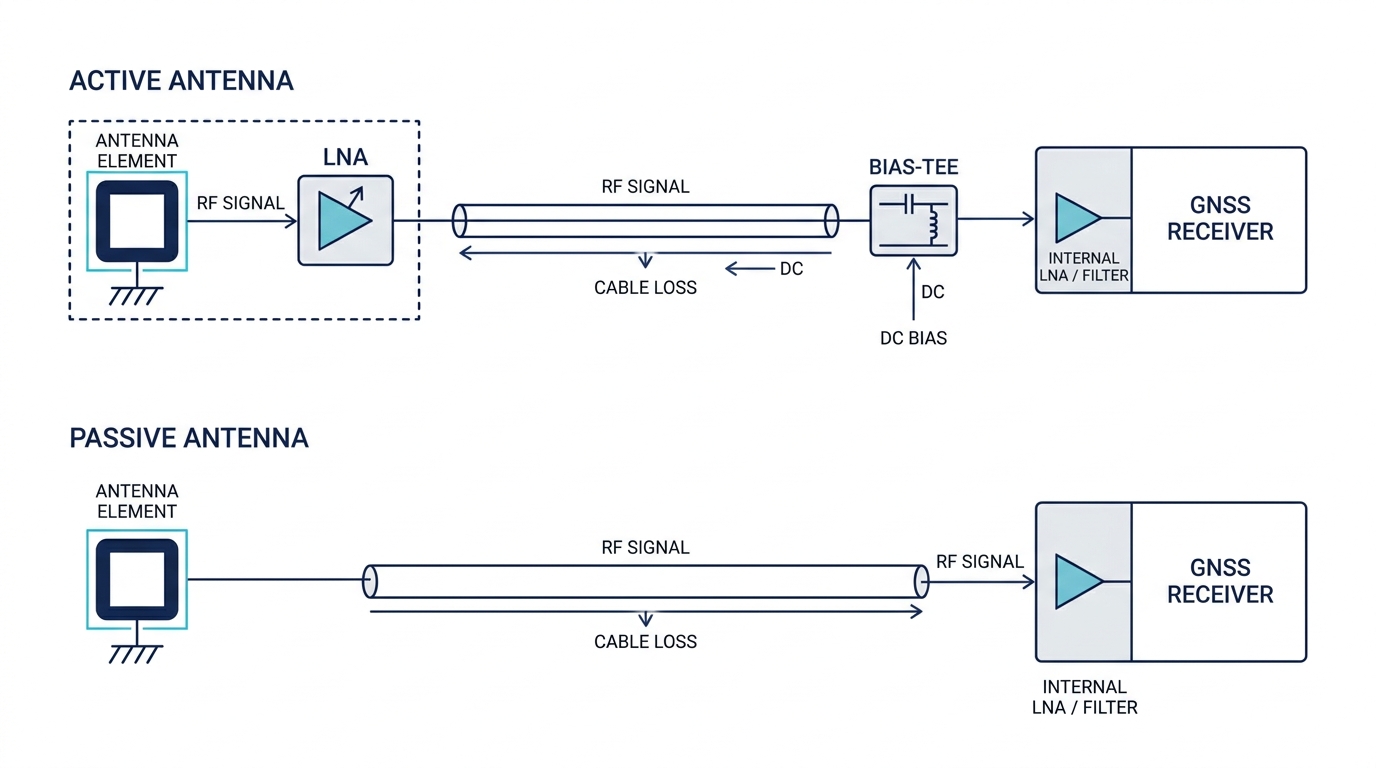

Antena activa y pasiva: la diferencia está en la cadena RF
Una antena activa incorpora un amplificador de bajo ruido, o LNA, cerca del elemento radiante. Ese amplificador necesita alimentación DC por la línea RF o una arquitectura de bias equivalente; hay que comprobar tensión, corriente máxima y compatibilidad de la entrada del receptor. La antena pasiva no lleva ese amplificador y depende de que la ruta hasta el receptor sea corta y con pérdidas controladas.
La decisión se relaciona con el lugar donde está la antena y con la pérdida real del cable, no con una longitud universal. Una antena externa al final de un recorrido de cable puede requerir una arquitectura activa para que la pérdida no domine la señal. Una antena junto al receptor puede funcionar con una solución pasiva, siempre que el diseño de masa, carcasa y ruido lo permita.
Pesa más dónde está el amplificador que cuántos dB tiene
Para el ruido del sistema, la pérdida que ocurre antes del primer amplificador se suma casi dB a dB a la figura de ruido total; la que ocurre después apenas cuenta. En los cálculos en cascada que se usan en diseño RF (fórmula de Friis), 1 dB de cable delante del LNA sube la figura de ruido del conjunto en 1 dB, mientras que 3 dB de cable detrás del LNA la mueven de 3,00 a 3,26 dB. Esa asimetría explica por qué una antena activa con cable largo puede rendir mejor que una pasiva con un cable corto mal elegido: lo que importa no es el metraje, sino en qué punto de la cadena se pierde señal.
De ahí salen dos consecuencias poco intuitivas:
- Más ganancia no es mejor. Las guías de integración de receptores GNSS sitúan en unos 15 dB la ganancia de LNA suficiente para cables de hasta 5 m, no ven motivo para superar 26 dB en la entrada del receptor y advierten de sobrecarga con cable corto y ganancias por encima de 35 dB. El margen de trabajo es estrecho: la señal GNSS llega unos 15 dB por debajo del ruido térmico y el control automático de ganancia del receptor puede recorrer hasta 50 dB.
- Una ganancia baja del radiador no se arregla con LNA. Si la ficha solo da una cifra de «ganancia total», no hay forma de juzgar la antena. Pida tres datos separados: ganancia del radiador en dBic, ganancia del amplificador en dB y figura de ruido del amplificador (conviene por debajo de 2 dB).
El consumo del LNA es pequeño, pero existe: del orden de 3 a 20 mA, unos 10 a 60 mW, y viaja por el mismo coaxial que la señal. Compruebe en la ficha del receptor qué tensión de bias entrega y cuánta corriente admite esa entrada.
Sobre el cable, conviene razonar en dB y no en metros. En coaxiales finos del tipo RG-174 la atenuación cerca de la frecuencia de L1 (1575,42 MHz) ronda 1 dB por metro; en cables de mayor diámetro y baja pérdida cae bastante. Como referencia práctica, las notas de integración recomiendan pasar a arquitectura activa cuando la conexión entre radiador y receptor supera unos 10 cm de pista o cable.
Interna o externa: compare la integración completa
| Situación | Punto de partida | Qué validar |
|---|---|---|
| Placa y antena próximas dentro de carcasa controlada | Antena interna o pasiva | Plano de masa, espacio libre, material de carcasa e interfaz de placa |
| Tracker o terminal dentro de metal o zona apantallada | Antena externa | Vista de cielo, fijación, paso de cable, coexistencia y conector |
| Antena lejos del receptor | Activa si el presupuesto de pérdidas lo exige | Bias del receptor, consumo del LNA y cable concreto |
| Vehículo, flota o telemática | Montaje definido por la estructura real | Superficies metálicas, mazo de cables y radios que transmiten |
Una base metálica, una batería, una pantalla o un módem celular cercano pueden cambiar el resultado de la antena integrada. Por eso se prueba el producto cerrado y montado, con las radios activas.

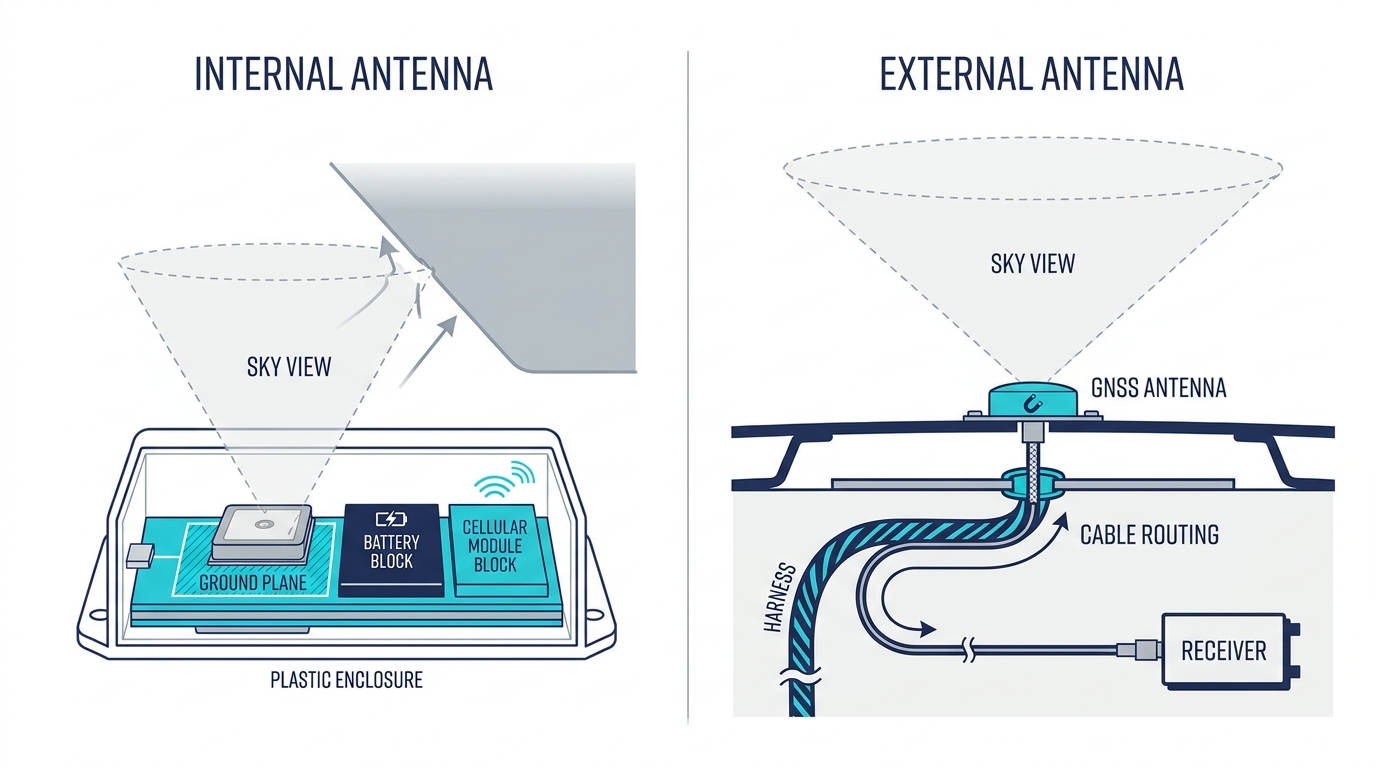

En una antena interna, el plano de masa bajo el radiador y el espacio libre a su alrededor forman parte de la antena: con un plano pequeño, la ganancia cae. En una externa, el trabajo se traslada a la mecánica: fijación, estanqueidad del paso de cable y separación del mazo eléctrico y de las antenas que transmiten.
GPS, GNSS y especificación del receptor
“GPS/GNSS” no describe por sí solo todas las señales que usa el equipo. Empiece por la ficha del receptor: constelaciones habilitadas, bandas previstas, sensibilidad, entrada de antena y alimentación disponible. Después compare esa información con el rango publicado de la antena. No atribuya una constelación a un producto porque la antena cubra una frecuencia; el receptor y su firmware también deben soportarla.
Un ejemplo concreto de ese desfase: la tercera señal civil de GPS, L5 (1176,45 MHz), se emite desde 2014, pero sigue declarada pre-operacional y marcada como «unhealthy»; en julio de 2023 la transmitían 18 satélites y está previsto tenerla en 24 satélites hacia 2027, según GPS.gov. Traducido a la compra: una antena que cubra L1 y L5 no aporta banda doble si el receptor no la procesa, y un receptor de banda doble no rinde con una antena que solo cubre L1.
La categoría de antenas GPS/GNSS presenta opciones con SMA, MCX, IPEX y FAKRA. Esas interfaces corresponden a integraciones mecánicas y eléctricas diferentes. El nombre del conector no valida por sí mismo el género ni la versión de cable.
El vecindario de la banda L: filtrado y coexistencia

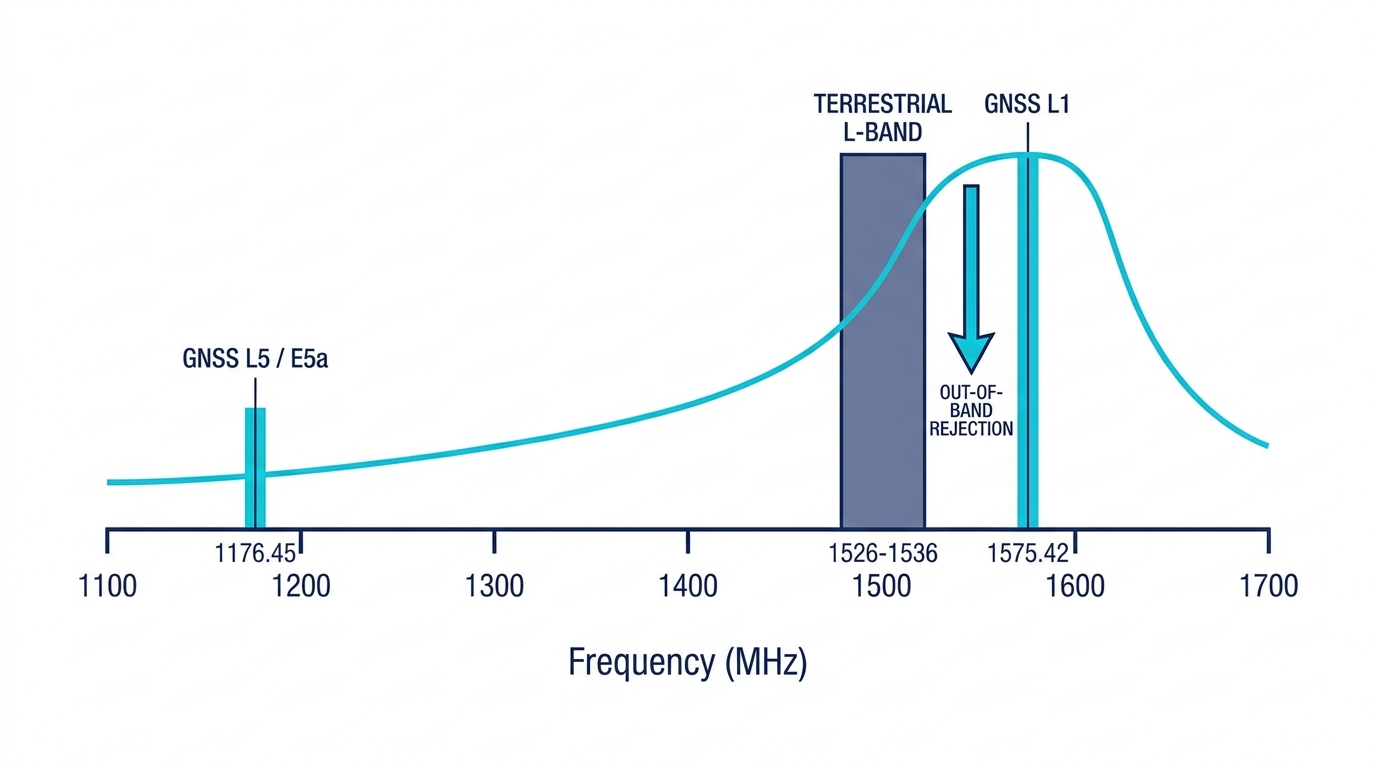

La banda GNSS no está sola. En abril de 2020, la FCC autorizó (orden FCC 20-48) el despliegue de una red terrestre de baja potencia en 1526-1536 MHz, es decir, a unas decenas de MHz por debajo de L1. A esa distancia, el rechazo fuera de banda de la antena y del front-end deja de ser un detalle de ficha técnica y pasa a ser un criterio de selección, sobre todo en equipos que se instalan en entornos urbanos y permanecen años en campo.
El otro vecino está dentro del propio producto. Un módem celular, un Wi-Fi o un Bluetooth a pocos centímetros generan señales fuera de banda que, si el filtrado no las atenúa lo suficiente, obligan al control automático de ganancia a regular por el interferente y no por la señal útil. Dos medidas ayudan:
- Un filtro SAW o cerámico en la entrada de antena, y una antena activa con filtro integrado, que es menos sensible al ruido que se acopla al cable que una solución pasiva.
- Separación física real entre la antena GNSS y los transmisores, más un concepto de masa y apantallado coherente, incluidas las líneas de alimentación que atraviesan la caja.
Qué precisión se puede prometer y qué parte depende de la instalación
Aquí hay una diferencia que suele confundir a quien redacta un pliego. El GPS SPS Performance Standard vigente, 5.ª edición de abril de 2020, compromete un error de la señal en el espacio (URE) de 7,8 m o menos el 95 % del tiempo, en promedio global (GPS.gov). Eso acota la señal, no el error de posición de su equipo. En paralelo, los informes trimestrales de análisis de rendimiento que publica la FAA miden en sus estaciones errores horizontales 95 % muy por debajo: en torno a 1,9 m en emplazamientos como Albuquerque (FAA).
Puestas una junto a otra, las dos cifras dicen algo útil: entre el compromiso oficial y el rendimiento observado hay un margen amplio, así que en un producto real el error dominante no suele venir del sistema, sino de la instalación. Vista de cielo obstruida, rebotes en superficies metálicas, ruido de las radios propias y pérdidas de cable pesan más que la diferencia entre dos antenas de catálogo. Si un cliente pide una precisión concreta, el presupuesto de error se gana en el montaje y en la validación del conjunto cerrado.
Lista de selección antes de RFQ
- Identifique receptor, constelaciones y bandas habilitadas.
- Confirme si la entrada admite antena activa y qué bias DC entrega.
- Defina ubicación, plano de masa, carcasa y distancia al receptor.
- Especifique tipo y género de conector en ambos extremos.
- Documente cable, fijación, recorrido y radios cercanas.
- Valide el conjunto final con carcasa, batería, mazo y transmisores instalados.
- Pregunte por el filtrado fuera de banda de la antena si hay módem celular, Wi-Fi o Bluetooth cerca.
No infiera IP, certificaciones, cable fijo, ganancia, precisión ni tiempo de fijación de una familia de producto. La longitud, el conector y la estructura mecánica finales se confirman en la versión cotizada.
