Respuesta corta
Para un router industrial, gateway celular o equipo IoT, la primera pregunta no es si la antena dice “4G” o “5G”. Hay que comprobar las bandas que usa el módem, sus puertos RF, el conector de cada puerto y el lugar real donde irá instalada. Con esos cuatro datos se puede descartar una opción que no encaja antes de pedir una muestra o una cotización.
Empiece por la ficha del módem, no por la marca del router
Dos routers de la misma marca pueden usar módulos, bandas o variantes regionales distintas. Compare los rangos RF documentados por el módem con los rangos publicados de la antena. Una antena que cubre bandas LTE bajas no queda validada para una banda alta sólo porque lleve una etiqueta 5G.
Después cuente los puertos celulares. Un puerto puede necesitar una sola vía. Un equipo diseñado para MIMO 2×2 requiere dos rutas RF que correspondan a sus dos puertos. Un 4×4 exige cuatro rutas y una configuración de radio que realmente las use. Los puertos Wi‑Fi, GNSS o auxiliares no sustituyen puertos celulares.
El borde inferior de la banda: mire el número, no la etiqueta
Hay un detalle que suele pasar desapercibido al comparar fichas: dónde empieza el rango de frecuencias de la antena.
En España, la banda de 700 MHz (694–790 MHz) se liberó de la TDT el 31 de octubre de 2020 dentro del llamado Segundo Dividendo Digital, y desde entonces se usa para 5G (Gobierno de España). Es una banda baja: penetra mejor en naves, sótanos y zonas rurales, y por eso los operadores la usan como capa de cobertura.
Muchas antenas de catálogo antiguas declaran un rango que empieza en 790 o 791 MHz, el borde clásico de LTE800. Sobre el papel “cubren 4G”. En la práctica se quedan justo fuera de los 694–790 MHz. Los diseños recientes para gateways celulares suelen arrancar en 617 o 698 MHz y llegar hasta 3800 MHz, que cubre también el rango de 3,5 GHz usado por 5G en Europa.
Qué hacer con esto: compare el número inferior del rango de la antena con las bandas bajas que tiene activadas su módem. Si su despliegue depende de cobertura en interiores o a distancia, una antena que empieza en 791 MHz le está quitando precisamente la banda que más le ayudaría.

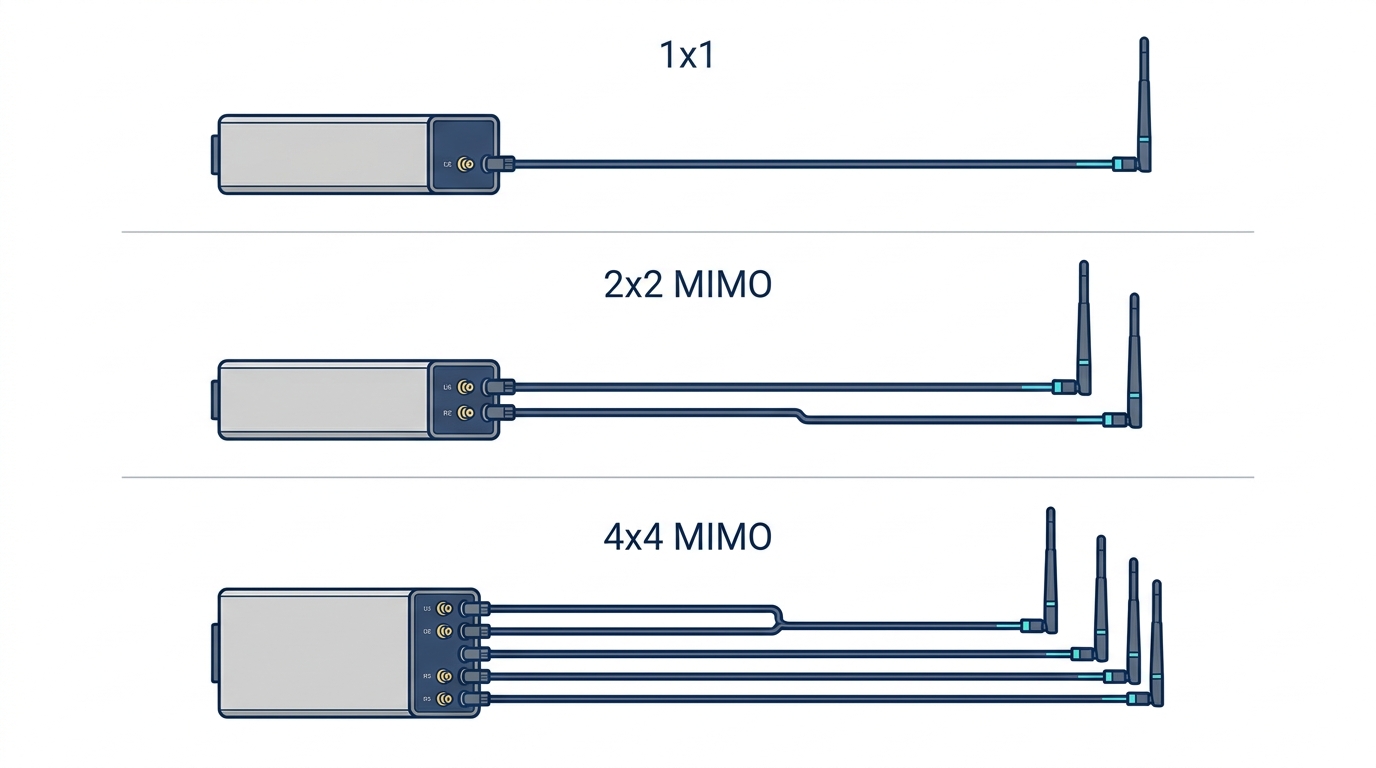

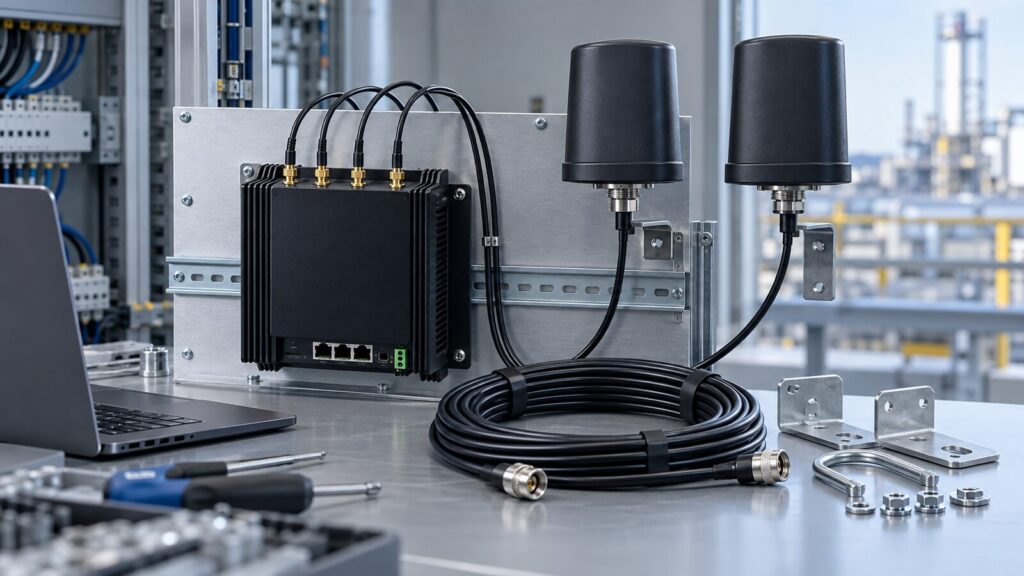

MIMO: qué cambia entre una vía, 2×2 y 4×4
| Arquitectura | Qué validar | Error que debe evitarse |
|---|---|---|
| Una vía | Un puerto celular, banda y conector correctos | Comprar dos antenas esperando crear MIMO donde el módem no lo admite |
| MIMO 2×2 | Dos puertos celulares, dos rutas RF y conjunto compatible | Conectar sólo una vía o intercambiar un puerto celular con GNSS |
| MIMO 4×4 | Cuatro puertos celulares, cuatro rutas y montaje definido | Suponer que cuatro conectores siempre significan 4×4 celular |
Los modelos P0 GL-L627FG4D y GL-DY7060VV3 documentan dos conectores, y GL-DY7040S4707 cuatro. Eso permite iniciar una conversación técnica, pero no confirma compatibilidad sin revisar el módulo y su asignación de puertos.
Dejar un puerto sin antena cuesta más de lo que parece
Se suele pensar que la segunda antena es un extra opcional que sólo mejora un poco la señal. En un módulo moderno no es así: la categoría LTE del módem ya presupone las vías. Según u-blox, un módulo LTE Cat 1 trabaja sólo con diversidad de recepción, mientras que Cat 4 necesita 2×2 MIMO para alcanzar sus 150 Mbps de bajada y 50 Mbps de subida. La diferencia entre Cat 1 y Cat 4 es, en la práctica, una antena más.
Dejar el segundo puerto vacío en un equipo Cat 4 o superior no reduce la cobertura un poco: deja al módem trabajando por debajo de la categoría que usted pagó.
A esto se suma un cambio de contexto. En España el 3G ya no sirve de red de emergencia: Vodafone completó su apagado en 2024, Movistar lo cerró durante 2025 y Orange ha fijado el 31 de diciembre de 2027 para el suyo (según La Razón y bandaancha.eu). Un enlace celular mal montado ya no cae a 3G; se queda sin servicio útil.
Conector, género y cable
SMA, tipo N, MCX, FAKRA e IPEX describen familias e interfaces diferentes. Además, “SMA” no basta: el tipo y el género del puerto y de la antena deben coincidir. Anote cada extremo del conjunto: puerto del equipo, adaptador si existe, cable y conector de antena.

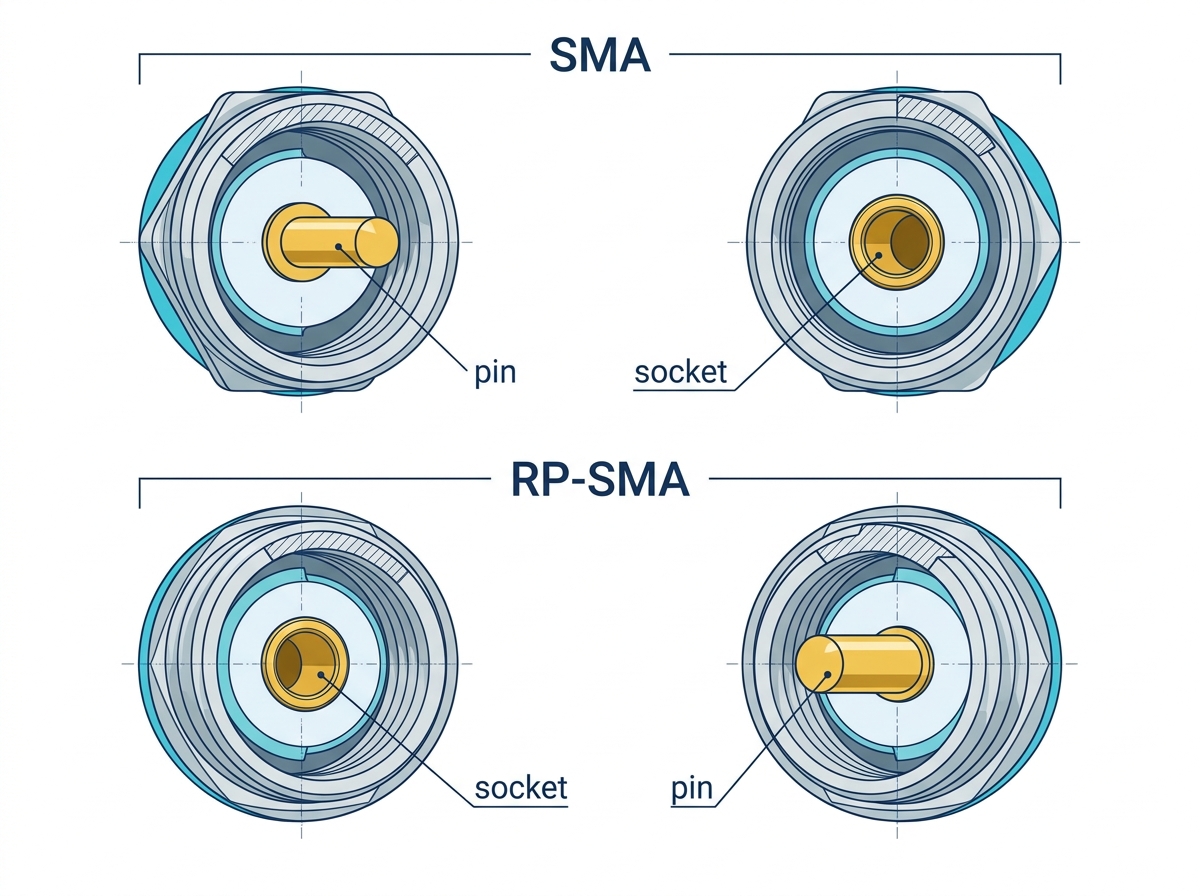

Hay una trampa clásica en equipos que llevan celular y Wi‑Fi en la misma carcasa: el RP‑SMA (polaridad invertida). Se enrosca igual que un SMA normal, pero el contacto central está cambiado de sitio. En un SMA el macho lleva pin y la hembra lleva agujero; en un RP‑SMA es al revés. El RP‑SMA nació por un requisito regulatorio para antenas Wi‑Fi y hoy conviven los dos en el mismo equipo, así que un montador puede acoplar dos piezas que encajan mecánicamente y no hacen contacto eléctrico.
El cable también forma parte del sistema RF. Una instalación separada puede mejorar la ubicación de la antena, pero un cable largo o poco adecuado suma pérdida. No convierta los dBi en una promesa de metros: el resultado depende de la banda, el cable, la posición, el entorno radioeléctrico y la red. Para interpretar la ganancia sin convertirla en una promesa de cobertura, vea cómo evaluar la ganancia de antena.
Conviene poner números. La atenuación del coaxial crece con la frecuencia, así que el mismo cable se comporta de forma muy distinta en banda baja y en 3,5 GHz. Estos son los valores publicados por los fabricantes de cable:
| Cable | 900 MHz | 2,4–2,5 GHz | 3,4–5,8 GHz |
|---|---|---|---|
| LMR‑240 (Times Microwave) | 0,23 dB/m | 0,39 dB/m | 0,66 dB/m a 5,8 GHz |
| LMR‑400 (Times Microwave) | 0,13 dB/m | 0,22 dB/m | 0,27 dB/m a 3,4 GHz |
La lectura práctica: cinco metros de LMR‑240 pierden alrededor de 1,2 dB en 900 MHz y cerca de 2 dB en 2,5 GHz. Es decir, el salto de una antena de 3 dBi a una de 5 dBi puede quedar anulado por el cable antes de llegar al conector, y el efecto empeora justo en las bandas altas donde más se presume de ganancia. Si el equipo va a trabajar en 3,5 GHz, acortar el cable o subir de sección suele rendir más que buscar dos dBi extra en la ficha de la antena.
Método de selección en seis pasos
- Copie las bandas y el número de puertos celulares desde la ficha del módulo.
- Liste tipo y género de cada conector.
- Defina si necesita una, dos o cuatro rutas RF.
- Decida si la antena va directa, en panel, en techo o fuera de la carcasa.
- Dibuje el cable completo, incluidos adaptadores, longitud y fijación mecánica.
- Pruebe el conjunto montado con la misma carcasa y radios que tendrá el producto final.
Para comparar las opciones de una instalación de router o gateway, vea las antenas para routers 4G/5G. Si el equipo necesita dos o cuatro vías celulares, revise también las antenas MIMO 4G/5G antes de cerrar la selección.
Qué enviar para una recomendación técnica
Envíe modelo del router o módulo, bandas habilitadas, puertos RF, tipo y género de conector, longitud de cable, espacio de montaje, entorno y cantidad. Global RF Tech desarrolla y fabrica en China y suministra a clientes internacionales. Las condiciones comerciales y la configuración final se confirman para cada proyecto.
