PASSIVE ANTENNEN FÜR OUTDOOR-WLAN-PROJEKTE
Outdoor WLAN-Antennen für 2,4 GHz und 5 GHz
Diese Kategorie umfasst passive Outdoor-WLAN-Antennen für Access Points, Bridges, Client-Geräte und industrielle Funkmodule. Vergleichen Sie Frequenzband, Richtwirkung, Halbwertsbreite, Anschluss und Montage anhand dokumentierter Modelldaten. Aktive Repeater, Access Points und Outdoor-Bridges gehören nicht zu dieser Kategorie.
Dokumentierte Modelle
Outdoor WLAN-Antennen nach Abdeckungsaufgabe
Die Auswahl enthält nur Modelle mit eindeutiger Produktdokumentation. Wählen Sie zuerst Frequenzband und Abdeckungsgeometrie; prüfen Sie danach Anschluss, Halbwertsbreite und Montage. Für eine sektorielle WLAN-Abdeckung liegt derzeit kein ausreichend belegtes Sektormodell vor. Nennen Sie in diesem Fall den gewünschten horizontalen Winkel in Ihrer Anfrage.

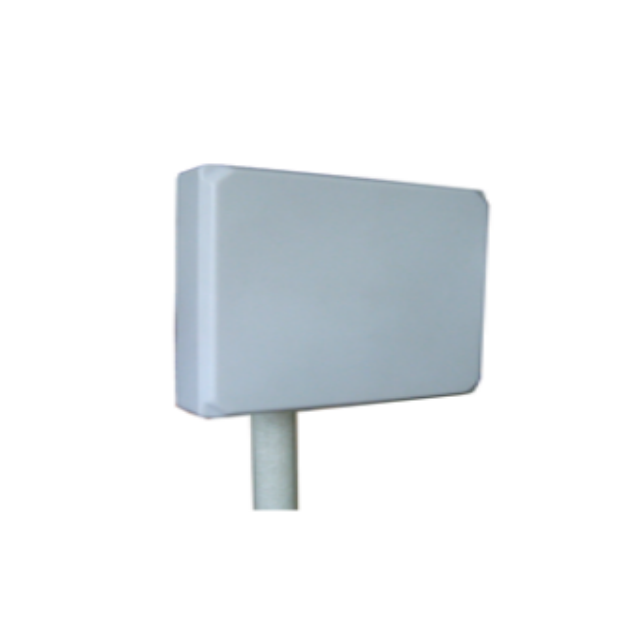

GL-2458V-12
Dualband-Panelantenne für eine definierte Vorzugsrichtung. Die Antennenkeule wird im oberen Band enger: horizontal von 45° auf 20° und vertikal von 38° auf 20°.
2400–2500 / 5150–5850 MHz · 12 / 15 dBi · N-F · Montage bestätigen
GL-2458V-8
Dualband-Rundstrahlantenne für Clients in mehreren Richtungen um einen Mast. Die horizontale Halbwertsbreite beträgt 360°; die vertikale Halbwertsbreite ist bandabhängig.
2400–2483 / 5150–5850 MHz · 6 / 8 dBi · N-K · Mast 35–60 mm

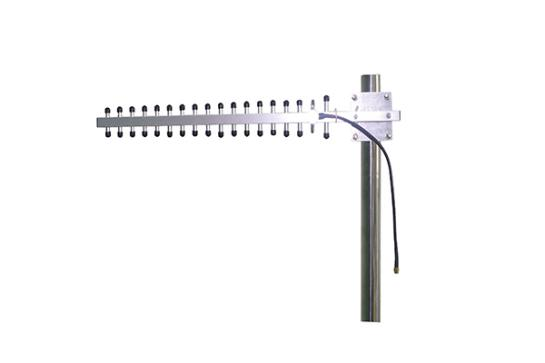

GLY2416
Yagi-Richtantenne für Verbindungen im 2,4-GHz-Band. Die dokumentierten Winkel von 42° horizontal und 38° vertikal erfordern eine feste Ausrichtung auf die Gegenstelle.
2400–2700 MHz · 16 dBi · N-K · Mastmontage
Drei Outdoor WLAN-Antennen direkt vergleichen
Alle Werte stammen aus den freigegebenen Produktunterlagen. Nicht dokumentierte Angaben werden als „bestätigen“ gekennzeichnet und nicht geschätzt.
| Modell | Typ und Frequenz | Gewinn | Halbwertsbreite H / V | Anschluss und Montage | Nächster Schritt |
|---|---|---|---|---|---|
| GL-2458V-12 | Panel, 2400–2500 / 5150–5850 MHz | 12 / 15 dBi | 45° / 38°; 20° / 20° | N-F; Montage bestätigen | Datenblatt |
| GL-2458V-8 | Rundstrahl, 2400–2483 / 5150–5850 MHz | 6 / 8 dBi | 360° / 30°; 360° / 15° | N-K; Mast 35–60 mm | Produktseite |
| GLY2416 | Yagi, 2400–2700 MHz | 16 dBi | 42° / 38° | N-K; Mastmontage | Datenblatt |
In sechs Schritten zur passenden Outdoor WLAN-Antenne
Beginnen Sie mit Band und Abdeckungsgeometrie. Erst danach lassen sich Antennenkeule, Anschluss und Montage sinnvoll festlegen.
Abdeckung festlegen
Entscheiden Sie zwischen Rundum-Abdeckung, begrenzter Fläche und gerichteter Strecke. Der Vergleich Panelantenne oder Yagi-Antenne hilft bei gerichteten Aufgaben.
Frequenzband prüfen
Antenne und Funkgerät müssen denselben Kanalbereich unterstützen. Nutzen Sie die Anleitung zur Auswahl der Antennenfrequenz.
Antennenkeule vergleichen
Vergleichen Sie horizontale und vertikale Halbwertsbreite im Zielband. Der Beitrag zum Antennengewinn ordnet Gewinn und Abdeckung ein.
Polarisation abgleichen
Die drei dokumentierten Modelle sind vertikal polarisiert. Bei einer Richtverbindung muss die Antennenpolarisation an beiden Enden zusammenpassen.
Anschlusskette klären
Prüfen Sie Antennenanschluss, Kabel, Adapter und Geräteanschluss als Kette. Die Übersicht der Antennenstecker-Arten hilft bei der Bezeichnung.
Montage und Projektangaben
Nennen Sie Mastdurchmesser, Montagehöhe, Ausrichtung und Kabelweg. Nicht dokumentierte Schutzarten, Zertifizierungen oder Kabeldaten werden projektbezogen bestätigt.
Technischer Hinweis zur Frequenz
Nach ITU-R P.525-5 erhöht eine Frequenzverdopplung bei gleicher Entfernung den Frequenzanteil der idealisierten Freiraumdämpfung rechnerisch um etwa 6,02 dB. Das ist keine Reichweitenangabe: Hindernisse, Reflexionen, Montagehöhe, Kabelverluste und das übrige Link-Budget sind darin nicht enthalten. Quelle: ITU-R P.525-5.
Für eine geplante Flächenabdeckung nach Öffnungswinkel vergleichen Sie unsere dokumentierten Sektorantennen für Mobilfunk- und WLAN-Projekte.
n
Datenblatt oder B2B-Angebot anfordern
Mit vollständigen Projektdaten können Frequenz, Richtwirkung, Anschluss und Montage gegen ein konkretes Modell geprüft werden.
- Zielband und genutzter Kanalbereich: 2,4 GHz, 5 GHz oder Dualband
- Abdeckungsaufgabe: Rundum-Bereich, begrenzter Winkel oder gerichtete Strecke
- Geräteanschluss und Anzahl der Antennenanschlüsse
- Montageart, Mastdurchmesser, Montagehöhe und Ausrichtung
- Kabellänge, Steckerkombination, Stückzahl und Projektzeitraum
Nicht dokumentierte Optionen sowie kommerzielle Angaben werden für das konkrete Projekt bestätigt.
