Welche Antennenfrequenz brauche ich? Frequenzband richtig auswählen

Wie Sie bei einer Antenne die richtige Frequenz finden, entscheidet sich nicht an der Antenne, sondern im Datenblatt des Funkgeräts. Dort steht, welche Sende- und Empfangsbänder Modem, Funkmodul, Gateway oder Empfänger im Zielmarkt wirklich nutzen. Bauform, Gewinn, Anschluss, Kabel und Montage kommen erst danach.

Kurze Antwort

1. Alle genutzten MHz-Bereiche aus dem Datenblatt des Funkgeräts notieren – nicht „LTE“, „WLAN“ oder „UHF“, sondern konkrete Zahlen.
2. Prüfen, ob der Arbeitsbereich der Antenne jedes dieser Bänder abdeckt: untere und obere Bandgrenze, nicht nur die Mittenfrequenz.
3. Zielmarkt abgleichen. In Deutschland regeln die Allgemeinzuteilungen der Bundesnetzagentur, was in welchem Band erlaubt ist.
4. Impedanz, Stecker, Kabel und Einbaulage prüfen und ein Muster im fertigen Gerät messen.

Ein passender Stecker oder ein hoher dBi-Wert beweist nichts über das Frequenzband. Und eine sehr breite Frequenzangabe im Datenblatt sagt nichts darüber, wie gut die Antenne an jeder Stelle dieses Bereichs arbeitet: Gehäuse, Massefläche und Kabel verändern die Anpassung im Endgerät. Dieser Artikel geht die Entscheidung in der Reihenfolge durch, in der sie real anfällt – Gerät und Bänder, Bandbreite, Regulierung, Hardware, Messung.

1. Beginnen Sie mit dem Funkgerät, nicht mit dem Antennennamen

Notieren Sie aus dem Datenblatt des Funkgeräts alle tatsächlich verwendeten Frequenzbereiche. Entscheidend ist die konkrete Hardwarevariante und Konfiguration, nicht nur ein Begriff wie „LTE“, „5G“, „WLAN“ oder „LoRa“.

Ein Mobilfunkmodem kann beispielsweise nur einen Teil der theoretisch möglichen LTE- oder 5G-Bänder unterstützen. Ein WLAN-Gerät kann ausschließlich 2,4 GHz oder zusätzlich 5 GHz nutzen. Ein GNSS-Empfänger kann ein einzelnes oder mehrere Navigationsbänder auswerten. Bei industriellem Funk hängt der Bereich häufig von Gerätevariante, Region und Zulassung ab.

Für die Auswahl brauchen Sie mindestens:

• Hersteller und genaue Modellnummer des Funkmoduls oder Endgeräts,
• alle genutzten Sende- und Empfangsbänder,
• Zielmarkt und Einsatzland,
• Anzahl der Antennenanschlüsse, etwa für SISO, Diversity oder MIMO,
• Daten zum Antenneneingang, einschließlich Impedanz und gegebenenfalls Versorgung einer aktiven Antenne.

Fehlt diese Grundlage, ist jede Empfehlung nur eine Vermutung.

2. Frequenz, Kanal und Frequenzband sind nicht dasselbe

Eine einzelne Frequenz bezeichnet einen Punkt. Ein Kanal belegt einen definierten Abschnitt. Ein Frequenzband umfasst einen größeren Bereich, in dem ein System arbeiten kann. Eine reale Antenne ist außerdem nicht nur auf eine mathematisch exakte Mittenfrequenz begrenzt, sondern besitzt eine nutzbare Bandbreite.

Vergleichen Sie deshalb nicht nur eine Zahl. Stellen Sie die niedrigste und höchste benötigte Betriebsfrequenz dem spezifizierten Arbeitsbereich der Antenne gegenüber. Bei mehreren getrennten Bändern muss jedes benötigte Band abgedeckt sein. Ein Datenblatt mit „2400–2500 MHz“ kann zum Beispiel nicht automatisch einen zusätzlichen 5-GHz-WLAN-Bereich abdecken.

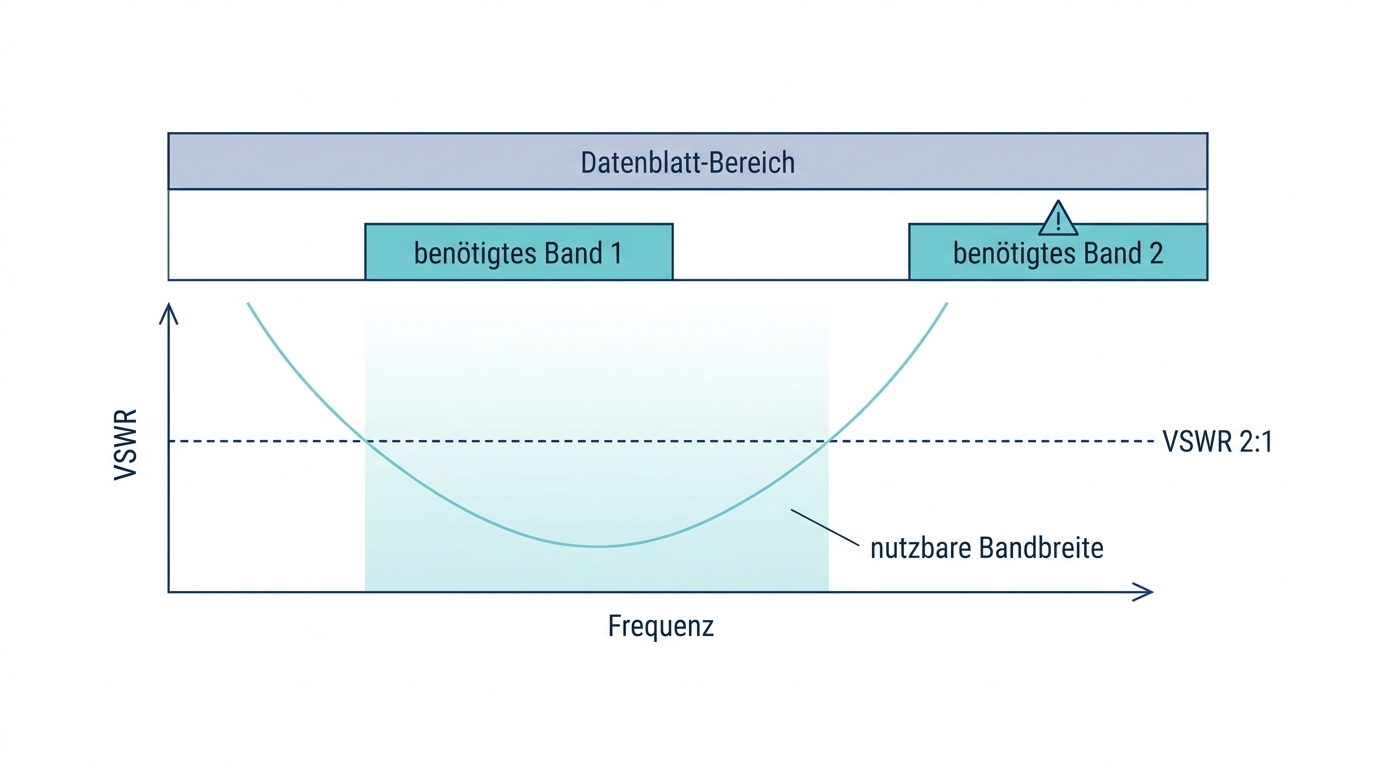

Die Bandgrenzen sind trotzdem nur die erste Prüfung. Wie gut die Antenne innerhalb des gesamten Bereichs arbeitet, zeigen unter anderem Anpassung, Effizienz und Strahlungsdiagramm in der vorgesehenen Montage.

Bandbreite entscheidet, nicht die Mittenfrequenz

Eine Antenne ist nur dort brauchbar, wo ihre Anpassung gut genug bleibt. Als Grenze wird meist VSWR 2:1 angegeben. VSWR steht für Stehwellenverhältnis und beschreibt, wie viel Leistung zum Funkgerät zurückreflektiert wird statt abgestrahlt zu werden.

Wie schmal das werden kann, zeigt ein einfacher Halbwellen-Dipol: Zwischen den 2:1-Punkten liegt seine Bandbreite bei rund 2 % der Mittenfrequenz, also etwa 3 MHz bei 144 MHz und 9 MHz bei 432 MHz (ARRL, QST 12/2018). Zum Vergleich: Das SRD-Band 863–870 MHz ist rund 0,8 % breit, LTE Band 20 mit Uplink 832–862 MHz und Downlink 791–821 MHz spannt inklusive Duplexabstand über 8 %. Eine resonante Einbandantenne kann für einen einzelnen Kanal genau richtig und für ein komplettes Mobilfunkband deutlich zu schmal sein.

Was VSWR praktisch bedeutet, lässt sich ausrechnen. Der reflektierte Leistungsanteil ist ((s−1)/(s+1))²:

Diese Werte sind gerechnet, nicht gemessen. Sie zeigen die Größenordnung. Entscheidend bleibt die Frage, ob die 2:1-Grenze an beiden Bandenden noch eingehalten wird.

Ein zweiter Blick lohnt sich auf die Effizienzkurve, wenn das Datenblatt sie angibt. Bei sehr breitbandigen Antennen von etwa 700 MHz bis 5 GHz schwankt die Effizienz über den Bereich häufig um mehr als das Doppelte. Die Bandgrenzen sagen also, wo die Antenne arbeitet, nicht wo sie gut arbeitet.

Zwei Rechnungen, die Sie ohne Messgerät machen können

Für eine erste Plausibilitätsprüfung genügen zwei Formeln:

• Wellenlänge: λ [m] ≈ 300 / f [MHz]
• Stabantenne (Monopol) ≈ λ/4, Dipol ≈ λ/2

Damit ergibt sich grob: 433 MHz → λ ≈ 69 cm, λ/4 ≈ 17 cm. 868 MHz → λ ≈ 35 cm, λ/4 ≈ 8,6 cm. 2450 MHz → λ ≈ 12 cm, λ/4 ≈ 3 cm.

Wenn eine „868-MHz-Antenne“ nur 3 cm lang ist oder eine „2,4-GHz-Antenne“ 17 cm, muss der Unterschied durch Verkürzung, ein Anpassnetzwerk oder eine andere Bauform erklärbar sein. Als Beweis taugt die Rechnung nicht, als Warnsignal beim Wareneingang schon.

3. Typische Anwendungen richtig einordnen

Die folgende Übersicht ist ein Startpunkt, keine Ersatz-Spezifikation. Die endgültigen Bereiche kommen immer aus dem Funkgerät und den Vorgaben des Zielmarkts.

Für WLAN finden Sie passende Produktpfade unter WLAN-Antennen. Mobilfunkprojekte starten bei LTE- und 5G-Antennen, Positionsanwendungen bei GPS-/GNSS-Antennen. Die Unterschiede zwischen den beiden großen Funkbereichen erklärt zusätzlich UHF vs. VHF.

4. Schmalband, Multiband oder Breitband?

Eine schmalbandige Antenne kann für einen eng definierten Bereich optimiert werden. Das ist sinnvoll, wenn Gerät, Region und Anwendung feststehen und außerhalb dieses Bereichs keine weiteren Funkdienste benötigt werden.

Eine Multiband-Antenne deckt mehrere getrennte Bereiche ab. Sie eignet sich beispielsweise für Geräte, die Mobilfunk und GNSS kombinieren oder mehrere Mobilfunkbänder benötigen. Eine Breitbandantenne deckt einen zusammenhängenden großen Bereich ab und kann Variantenvielfalt reduzieren. Die breite Angabe bedeutet aber nicht, dass Leistung und Strahlungsdiagramm an jeder Stelle identisch sind.

Wählen Sie die Bandbreite deshalb nach dem realen Pflichtenheft. „So breit wie möglich“ ist kein eigenständiges Qualitätsziel. Baugröße, Effizienz, Entkopplung und Einbauraum können dabei Zielkonflikte bilden.

Ein Datenblatt-Bereich kann mehrere Regel-Teilbänder enthalten

Ein oft übersehener Punkt: Eine Angabe wie „863–870 MHz“ ist technisch ein Bereich, regulatorisch aber eine Kette unterschiedlich geregelter Teilbänder. In der europäischen Harmonisierung sind unter anderem 863–865 MHz mit 25 mW ERP und einem Arbeitszyklus von ≤ 0,1 %, 865–868 MHz und 868–868,6 MHz mit 25 mW ERP und ≤ 1 % sowie 869,4–869,65 MHz mit 500 mW ERP und ≤ 10 % vorgesehen (ETSI EN 300 220-2, für Deutschland umgesetzt in der SRD-Allgemeinzuteilung Vfg. 91/2025).

Für die Auswahl heißt das: Die Frage ist nicht nur, ob die Antenne 868 MHz abdeckt, sondern in welchem Teilband das Gerät mit welcher Leistung und welcher Sendezeit arbeitet. Ein Gerät im 500-mW-Teilband stellt an Anpassung, Kabel und Steckerqualität andere Anforderungen als ein 25-mW-Sensor mit 1 % Sendezeit.

5. Passiv oder aktiv: besonders bei GNSS wichtig

Passive Antennen enthalten grundsätzlich keinen eingebauten Verstärker, der vom Empfänger versorgt werden muss. Aktive GNSS-Antennen kombinieren das Antennenelement typischerweise mit einem LNA und häufig einer Filterung. Dann müssen neben dem Frequenzbereich auch Versorgungsspannung, Stromaufnahme, Verstärkung, Filterung und zulässiger Empfängereingang zusammenpassen.

Eine aktive Antenne ist daher nicht allein deshalb kompatibel, weil im Datenblatt dieselbe GNSS-Frequenz steht. Prüfen Sie den vollständigen HF- und Versorgungspfad.

6. Anschluss, Impedanz und Kabel gehören zur Frequenzwahl

Nach dem Frequenzbereich folgen die mechanische und elektrische Schnittstelle. In vielen Funk- und Mobilfunksystemen ist ein 50-Ω-Signalweg üblich. Antenne, Kabel, Adapter und Geräteeingang müssen zusammenpassen.

Prüfen Sie:

1. Steckverbinderfamilie,
2. Stecker oder Buchse,
3. Gewinde und Innenkontakt,
4. Kabeltyp und Kabellänge,
5. Dämpfung bei der höchsten genutzten Frequenz,
6. erforderliche Zugentlastung, Abdichtung und Biegeradien.

Gerade SMA und RP-SMA sehen ähnlich aus, sind aber nicht ohne vollständige Prüfung austauschbar. Der Überblick Antennenstecker-Arten zeigt, welche Angaben für eine sichere Zuordnung nötig sind.

Kabeldämpfung steigt in der Regel mit Frequenz und Länge. Eine passende Antenne kann ihren Vorteil verlieren, wenn ein langes oder ungeeignetes Kabel zu viel Signal dämpft. Bewerten Sie deshalb den gesamten Signalweg und nicht nur den Antennengewinn.

So schätzen Sie den Kabelanteil ab: Nehmen Sie die Dämpfung pro 100 m aus dem Kabeldatenblatt bei Ihrer höchsten genutzten Frequenz und rechnen Sie auf die reale Länge um. Beispiel: 50 dB/100 m bei 2,4 GHz sind 0,5 dB/m, bei 3 m also 1,5 dB. Danach bleiben rund 71 % der Leistung übrig (10\^(−1,5/10) ≈ 0,71). Das ist mehr Verlust, als der Gewinnunterschied zwischen zwei ähnlichen Rundstrahlern typischerweise ausmacht. Die Rechnung ist eine Ingenieurschätzung ohne Stecker- und Adapterverluste; gemessene Werte können abweichen.

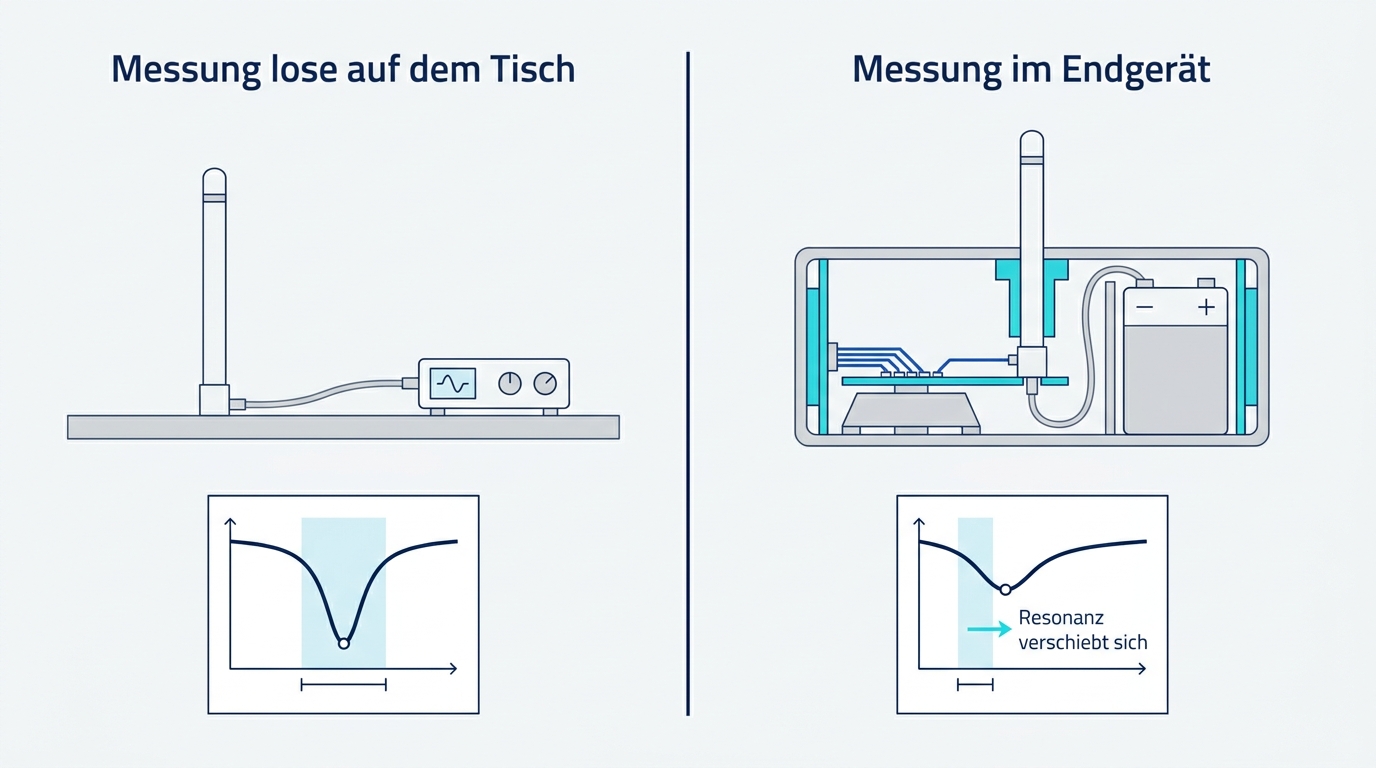

7. Gehäuse, Massefläche und Einbau können die Antenne verstimmen

Eine Antenne wird im Datenblatt unter bestimmten Bedingungen gemessen. Im Endgerät ändern Metall, Kunststoff, Leiterplatte, Batterie, Display, Kabel und benachbarte Funkmodule ihre Umgebung. Besonders integrierte Antennen und Monopolbauformen reagieren auf die verfügbare Massefläche und den Abstand zu leitenden Teilen.

Darum besteht die Auswahl aus zwei Stufen:

• Vorauswahl anhand von Frequenzbereich, Schnittstelle und Bauform,
• Validierung im finalen oder realitätsnahen Gerät.

Für die Serienfreigabe sind je nach Projekt Messungen von Anpassung, Effizienz, Strahlungsdiagramm und der kompletten Funkleistung sinnvoll. Eine Messung der losen Antenne auf dem Tisch ersetzt die Prüfung im Gehäuse nicht.

Typisch verschieben sich drei Dinge: Die Resonanz wandert, meist nach unten, wenn Kunststoff, Kabel oder Metall näher rücken. Die Effizienz bricht zuerst im untersten Band ein, wenn die Massefläche zu klein ist. Und bei zwei Antennen für Diversity oder MIMO steigt die Verkopplung, sobald der Abstand zu gering wird.

8. Zielmarkt und Frequenznutzung prüfen

Eine technisch passende Antenne erteilt keine Sendeberechtigung. In Deutschland veröffentlicht die Bundesnetzagentur Allgemeinzuteilungen und weitere Vorgaben für Frequenznutzungen. Prüfen Sie für das konkrete Funkgerät, den Dienst, die Sendeleistung und den Einsatzort, welche Regelung gilt. Das ist besonders wichtig, wenn ein Gerät für verschiedene Regionen entwickelt oder eine Antenne mit höherem Gewinn eingesetzt wird.

Die Antenne muss zum zugelassenen oder vorgesehenen Funksystem passen. Sie sollte nicht dazu verwendet werden, ein Gerät außerhalb seiner freigegebenen Betriebsbedingungen zu betreiben.

Beispiele: Band, Bereich, Vorgabe

Die Bandgrenzen für Mobilfunk stehen in den 3GPP-Bandtabellen. Die Zeilen oben sind Beispiele und ersetzen keine Prüfung der aktuellen Verfügungen. Maßgeblich sind die Allgemeinzuteilungen und der Frequenzplan der Bundesnetzagentur.

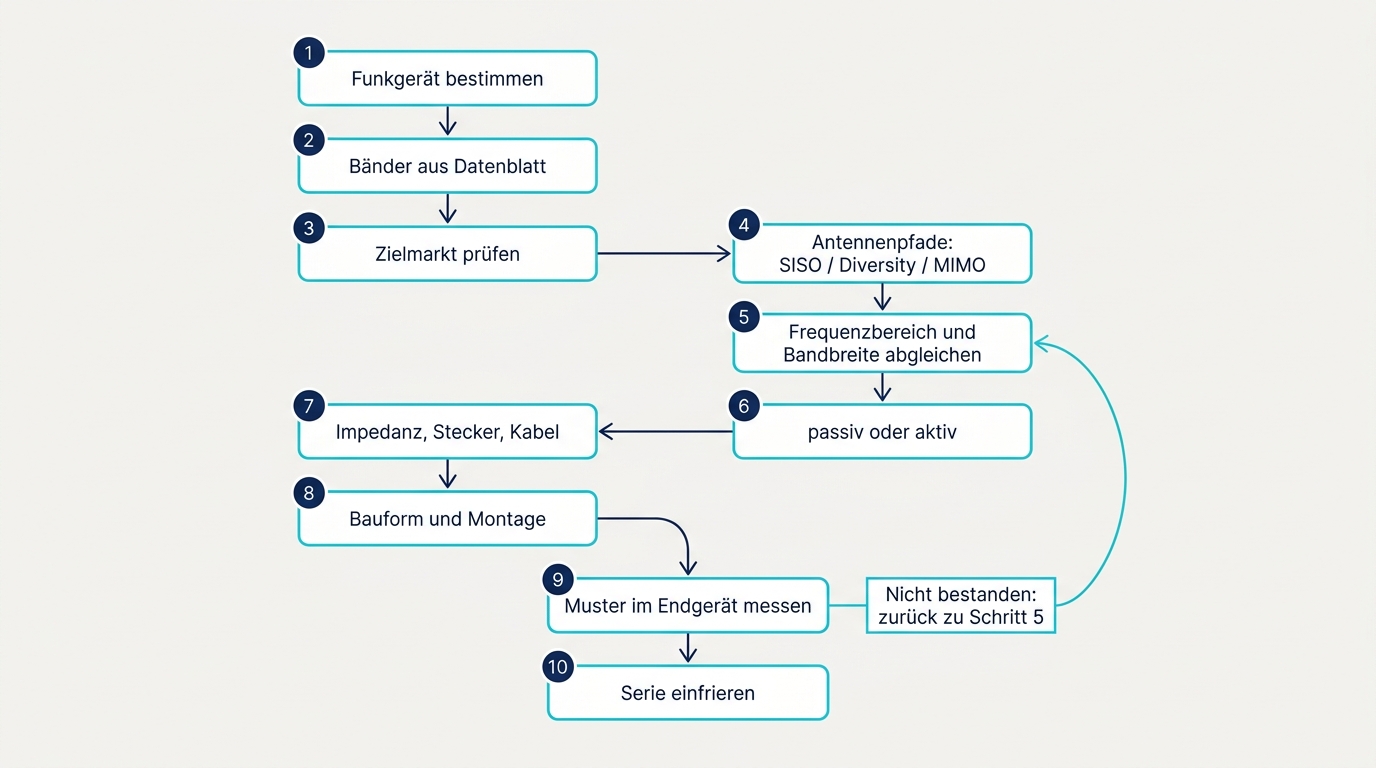

9. Ein einfacher Auswahlablauf

Gehen Sie in dieser Reihenfolge vor:

1. Funkgerät und Hardwarevariante eindeutig bestimmen.
2. Alle benötigten Sende- und Empfangsbänder aus dem Datenblatt kopieren.
3. Zielmarkt und geltende Frequenznutzung prüfen.
4. Anzahl der Antennenpfade für SISO, Diversity oder MIMO festlegen.
5. Antennenfrequenzbereich und nutzbare Bandbreite abgleichen.
6. Passive oder aktive Architektur festlegen.
7. Impedanz, Anschluss, Kabel und Adapter prüfen.
8. Bauform, Polarisation, Richtwirkung, Gewinn und Montage passend zur Anwendung wählen.
9. Muster im Endgerät und in realistischer Einbaulage messen.
10. Erst danach die Serienkonfiguration einfrieren.

Im deutschen Antennen-Produktverzeichnis können Sie zunächst nach Frequenz und Anwendung filtern. Für eine belastbare Empfehlung sollten die übrigen Projektdaten trotzdem mitgeliefert werden.

10. Häufige Fehler

Nur nach dBi auswählen: Gewinn beschreibt nicht, ob die Antenne das richtige Band abdeckt oder in die gewünschte Richtung abstrahlt.

Den Stecker als Beweis nehmen: Derselbe Steckverbinder wird an Antennen für sehr unterschiedliche Frequenzbereiche verwendet.

Nur die Mittenfrequenz vergleichen: Bei einem breiten oder mehrbandigen System müssen alle tatsächlich genutzten Bereiche geprüft werden.

Die Region ignorieren: Gerätevarianten, Netze und zulässige Frequenznutzungen unterscheiden sich nach Markt.

Die lose Antenne messen: Das Endgehäuse und die reale Massefläche können das Ergebnis verändern.

Kabelverluste vergessen: Lange, dünne oder ungeeignete Leitungen können den gesamten HF-Pfad verschlechtern.

Häufige Fragen

Woher weiß ich, welche Frequenz meine Antenne hat?

Zuerst über Typenschild, Artikelnummer und Herstellerdatenblatt. Fehlt beides, ist die Baulänge ein Hinweis (λ/4 oder λ/2). Sicherheit gibt nur eine Messung von Anpassung beziehungsweise Rückflussdämpfung mit Antennenanalysator oder VNA über den fraglichen Bereich.

Kann ich jede Antenne an jedes Funkgerät anschließen?

Mechanisch oft ja, funktechnisch nein. Passen müssen Frequenzband, Impedanz (meist 50 Ω), Steckerausführung, zulässige Sendeleistung und bei aktiven Antennen die Versorgung über den Antenneneingang.

Was passiert, wenn die Antenne für die falsche Frequenz ausgelegt ist?

Ein größerer Teil der Leistung wird reflektiert statt abgestrahlt. Reichweite und Datenrate sinken, die Verbindung wird instabil. Beim Senden mit höheren Leistungen wird zusätzlich die Endstufe belastet.

Ist eine längere Antenne immer besser?

Nein. Die Länge muss zum Band passen. Eine zu lange Antenne für ein hohes Band ist keine bessere, sondern eine falsch abgestimmte Antenne.

Reicht ein hoher dBi-Wert als Auswahlkriterium?

Nein. Gewinn entsteht durch Richtwirkung. Er hilft nur, wenn Band, Abstrahlrichtung und Montage zur Anwendung passen.

Welche Angaben braucht der Antennenhersteller?

Senden Sie für eine schnelle Vorauswahl möglichst diese Informationen:

• Funkmodul oder Gerät mit genauer Modellnummer,
• benötigte Frequenzbänder und Zielmärkte,
• Sende- und Empfangsbetrieb,
• SISO-, Diversity- oder MIMO-Aufbau,
• verfügbare Einbaumaße und Gehäusematerial,
• Montageart und Umgebung,
• Anschluss, Kabeltyp und Kabellänge,
• Ziel für Gewinn oder Abdeckung, falls technisch begründet,
• erwartete Stückzahl und Musterbedarf.

Mit diesen Daten lässt sich entscheiden, ob eine Standardantenne passt oder eine kundenspezifische Abstimmung sinnvoll ist. Nutzen Sie dafür Angebot anfordern.
