Koaxialkabel,
HF-Steckverbinder und Adapter
Eine funktionierende HF-Verbindung entsteht nicht durch den Stecker
allein. Kabeltyp, Impedanz, Frequenzbereich, Leitungslänge sowie
Schnittstelle und Kontaktgeschlecht an beiden Enden müssen
zusammenpassen. Global RF Tech führt dokumentierte RG-Koaxialkabel, neun
Serien von HF-Steckverbindern und Adaptern und prüft abweichende
Konfigurationen projektbezogen.
Technische
Anfrage senden · Antennenstecker
richtig unterscheiden
SMA6 dokumentierte VariantenSerie ansehen →
BNC5 dokumentierte VariantenSerie ansehen →
N5 dokumentierte VariantenSerie ansehen →
TNC5 dokumentierte VariantenSerie ansehen →
MCX5 dokumentierte VariantenSerie ansehen →
MMCX5 dokumentierte VariantenSerie ansehen →
QMA5 dokumentierte VariantenSerie ansehen →
SMB5 dokumentierte VariantenSerie ansehen →HF-Adapter8 dokumentierte VariantenSerie ansehen →Produktbereich auswählen
Koaxialkabel
Im veröffentlichten Sortiment stehen 15 RG-Kabeltypen: RG142, RG174,
RG178, RG179, RG213, RG223, RG303, RG316, RG400, RG402, RG405, RG58,
RG58A, RG58U und RG8X. Wählen Sie nicht nur nach Außendurchmesser. Mit
steigender Frequenz und Leitungslänge nimmt die Dämpfung zu; die
konkreten Werte müssen immer aus dem Datenblatt des gewählten Kabels
übernommen werden.
Direkt zu häufig verglichenen Kabeln:
- RG174
Koaxialkabel - RG316
Koaxialkabel - RG58
Koaxialkabel - RG400
Koaxialkabel - RG174
und RG316 vergleichen
HF-Steckverbinder
Die veröffentlichten Serien decken unterschiedliche Verriegelungen
und Einbausituationen ab:
| Serie | Typische Auswahlfrage | Produktseite |
|---|---|---|
| SMA | kompakte Schraubverbindung; SMA und RP-SMA nicht verwechseln | SMA-Serie |
| BNC | Bajonettverbindung für häufiges Verbinden und Trennen | BNC-Serie |
| N | robuste Schraubverbindung für größere Kabel und Außeninstallationen |
N-Serie |
| TNC | verschraubte Ausführung mit kompakterer Bauform als N | TNC-Serie |
| MCX | kompakte Snap-on-Verbindung | MCX-Serie |
| MMCX | sehr kompakte Snap-on-Verbindung | MMCX-Serie |
| QMA | Quick-lock-Ausführungen innerhalb der dokumentierten Serie | QMA-Serie |
| SMB | kompakte Snap-on-Ausführungen | SMB-Serie |
Jede Serienseite enthält die dokumentierten Varianten, Maße und
technischen Daten. Die Auswahl muss am Gerät und am Kabel gegengeprüft
werden: Ein passendes Gewinde beweist noch keine passende
Kontaktgeometrie.

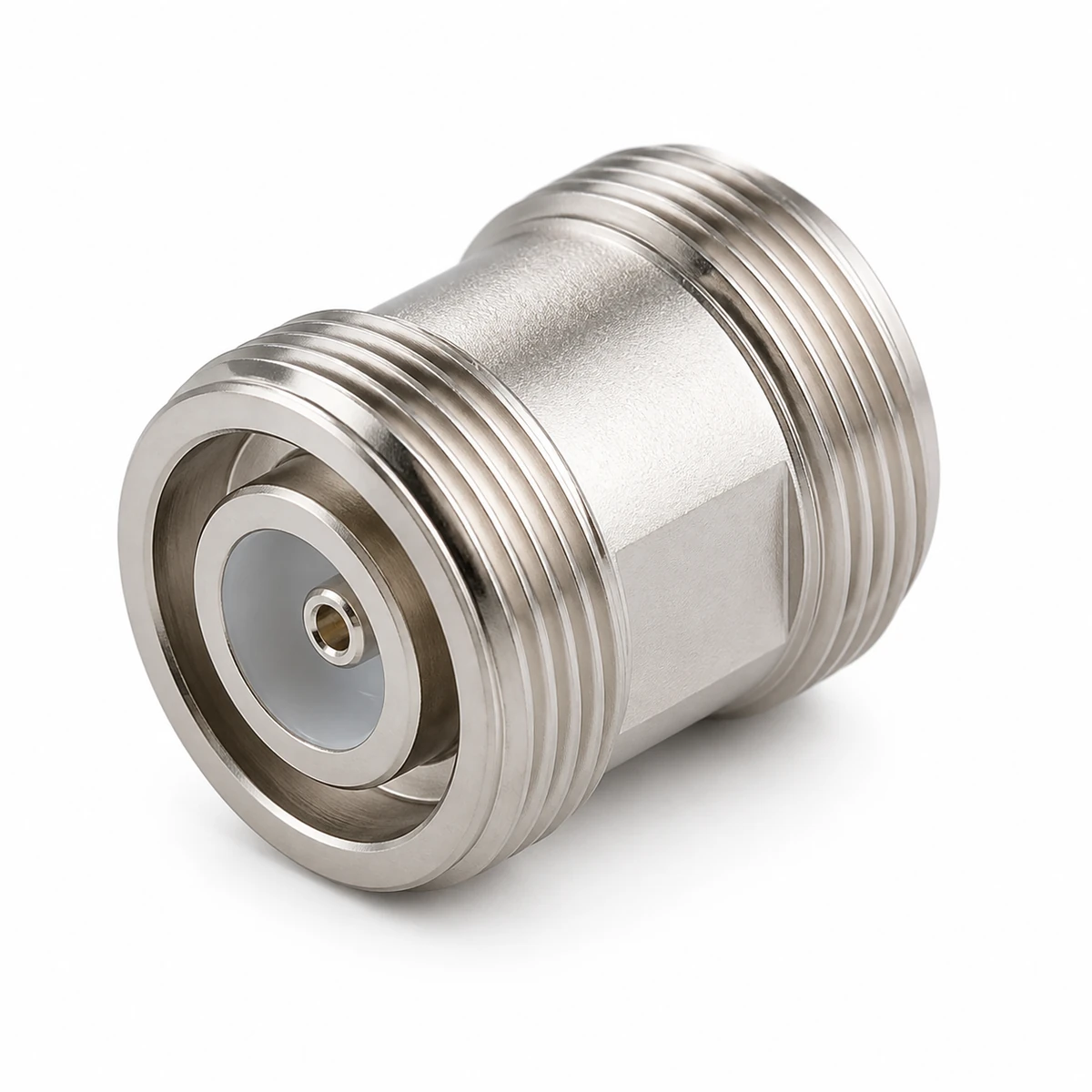

HF-Adapter
Die Adapter-Serie umfasst acht dokumentierte Ausführungen: GL-A141,
GL-A142, GL-A143, GL-BNCKKY, GL-SMAJJ, GL-SMAKJ, GL-SMAKKF und
GL-SMAKKY. Adapter lösen eine Schnittstellenänderung, ersetzen aber
keine Prüfung von Impedanz, Frequenzbereich und mechanischer
Ausführung.
In fünf Schritten
zur richtigen Verbindung
- Geräteschnittstelle vollständig notieren. Serie,
Stecker oder Buchse, gerade oder gewinkelt sowie Standard- oder
Reverse-Polarity-Ausführung. - Frequenzbereich und Impedanz festlegen. Beide
müssen für Kabel, Stecker und Adapter zusammenpassen. - Kabelweg messen. Benötigte Länge einschließlich
Zugentlastung und Biegeradien angeben. - Umgebung beschreiben. Innen oder außen, Temperatur,
Feuchtigkeit, Vibration und Anzahl der Steckzyklen. - Datenblatt oder Muster freigeben. Erst nach Prüfung
der vollständigen Verbindung bestellen.
Standardteil
oder kundenspezifische Ausführung?
Wenn eine veröffentlichte Kabel- oder Steckverbinderserie passt,
nennen Sie die Produktfamilie und die gewünschte Variante. Für
abweichende Kombinationen prüfen wir eine kundenspezifische Ausführung.
Das ist noch keine pauschale Zusage für jede denkbare Kombination:
Machbarkeit, Preis, Mindestmenge und Lieferzeit werden erst anhand der
Projektdaten bestätigt.
Für eine belastbare Anfrage benötigen wir:
- Kabeltyp oder Anforderungen an Außendurchmesser und Dämpfung
- gewünschte Länge
- Anschluss A mit Typ, Geschlecht und Ausrichtung
- Anschluss B mit Typ, Geschlecht und Ausrichtung
- Frequenzbereich und Impedanz
- Innen-/Außeneinsatz, Temperatur und mechanische Belastung
- Projektmenge sowie benötigte Zeichnungen, Datenblätter oder
Muster
