LTE-Antenne richtig ausrichten: vom Mast zur Feinjustierung

Eine LTE-Richtantenne wird nicht einfach „ungefähr zum nächsten Mast“ gedreht. Die zuverlässige Methode lautet: mögliche Mast-Richtungen eingrenzen, Ausgangswerte notieren, mehrere Azimute messen, die besten Richtungen feinjustieren und nach der festen Montage erneut testen. Entscheidend ist nicht nur ein hoher Signalbalken, sondern eine stabile Kombination aus RSRP, RSRQ, SINR und tatsächlichem Datendurchsatz.

Bei einer Rundstrahlantenne ist die horizontale Zielrichtung weniger kritisch. Trotzdem beeinflussen Montagehöhe, freie Umgebung, Gehäuse, nahe Metallteile, Kabel und die senkrechte Ausrichtung das Ergebnis.

Vor dem Ausrichten: Antenne und Router prüfen

Bevor Sie die Halterung lösen, klären Sie fünf Punkte:

1. Deckt die Antenne die vom Router genutzten LTE- oder 5G-Bänder ab?
2. Handelt es sich um eine Richtantenne, eine Rundstrahlantenne oder ein MIMO-Gehäuse mit mehreren internen Elementen?
3. Passen Anschlussfamilie und Steckergeschlecht zum Router oder Modem?
4. Ist das Antennenkabel so kurz wie praktisch möglich und mechanisch unbeschädigt?
5. Zeigt der Router RSRP, RSRQ und SINR an, oder steht wenigstens eine reproduzierbare Diagnoseansicht zur Verfügung?

Eine falsche Frequenzabdeckung oder ein ungeeigneter Anschluss lässt sich nicht durch genaueres Drehen beheben. Für die Produktauswahl dient die Übersicht LTE- und 5G-Antennen.

In welche Richtung muss eine LTE-Antenne zeigen?

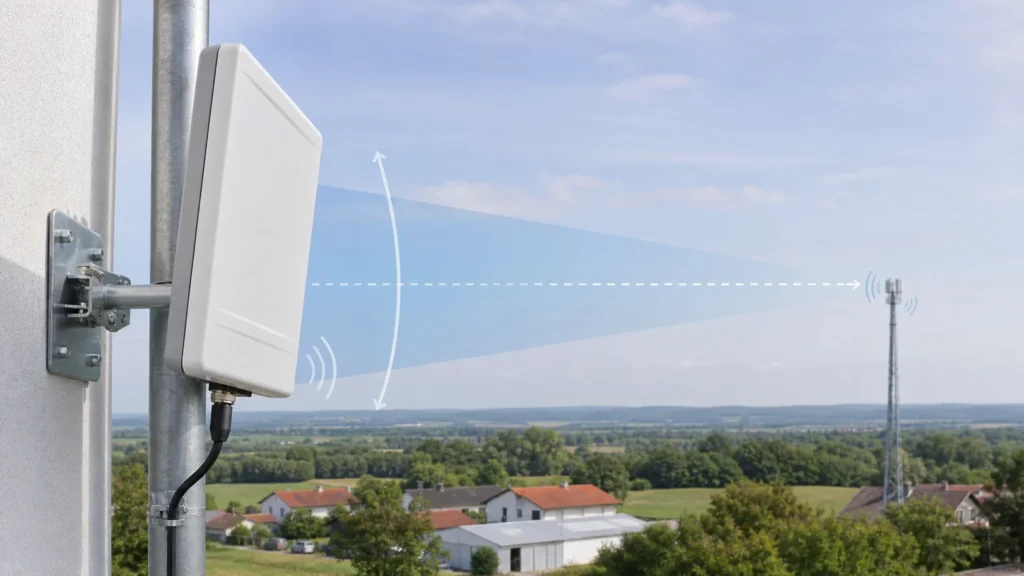

Eine Richtantenne wird zunächst auf einen plausiblen Mobilfunkstandort ausgerichtet. Der geografisch nächste Mast ist jedoch nicht automatisch der beste: Gelände, Gebäude, Vegetation, Interferenzen, genutzte Frequenzbänder und Netzauslastung können eine andere Richtung günstiger machen.

Nutzen Sie Betreiberinformationen, Abdeckungskarten und sichtbare Standorte nur als Ausgangspunkt. Wenn zwei oder drei Standorte infrage kommen, messen Sie jede Richtung. Bleibt der Mast unbekannt, beginnen Sie mit einem systematischen Rundumscan statt mit zufälligem Drehen.

Ausgangswerte sauber erfassen

Notieren Sie vor jeder Änderung:

• aktuelle Antennenrichtung,
• RSRP,
• RSRQ,
• SINR oder SINR/SNR,
• verwendetes Band, sofern der Router es anzeigt,
• Download, Upload und Latenz unter möglichst gleichen Testbedingungen.

Signalbalken allein sind zu grob. Außerdem können sich Band, Zelle oder Netzauslastung während des Tests ändern. Vergleichen Sie deshalb nicht nur einen einzelnen Speedtest, sondern mehrere Messungen unter ähnlichen Bedingungen.

LTE-Richtantenne Schritt für Schritt ausrichten

1. Montage provisorisch sichern. Die Antenne muss drehbar bleiben, darf aber nicht kippen oder vom Kabel gezogen werden.
2. Erste Zielrichtung einstellen. Richten Sie die Vorderseite gemäß Herstelleranleitung auf den vermuteten Mast oder die erste Kandidatenrichtung.
3. Grobscan durchführen. Drehen Sie in gleichmäßigen Schritten durch den relevanten Bereich. Ist kein Mast bekannt, decken Sie schrittweise den vollständigen Horizont ab. Die Schrittweite richtet sich nach dem horizontalen Öffnungswinkel der Antenne.
4. Nach jeder Bewegung warten. Lassen Sie dem Router Zeit, seine Messwerte zu aktualisieren. Ständiges Drehen erzeugt keine vergleichbaren Ergebnisse.
5. Werte protokollieren. Erfassen Sie RSRP, RSRQ, SINR und bei Bedarf einen kurzen Durchsatztest für jede Richtung.
6. Beste Richtungen nachmessen. Testen Sie die zwei oder drei stärksten Kandidaten anschließend mit kleineren Winkelschritten.
7. Antenne festziehen und erneut prüfen. Nach der endgültigen Montage müssen Richtung, Kabelverlauf und Messwerte nochmals kontrolliert werden.

RSRP, RSRQ und SINR richtig lesen

RSRP beschreibt den empfangenen Referenzsignalpegel. Ein Wert, der weniger weit im negativen Bereich liegt, bedeutet normalerweise einen stärkeren Pegel.

RSRQ bewertet die Qualität des LTE-Referenzsignals unter Einbeziehung der gesamten empfangenen Leistung. Der Wert reagiert stärker auf Störungen und Zellbelastung als ein reiner Pegelwert.

SINR beschreibt das Verhältnis zwischen Nutzsignal und Störungen beziehungsweise Rauschen. Ein besserer SINR kann für stabilen Durchsatz wichtiger sein als ein nur geringfügig stärkerer RSRP.

Verwenden Sie keine starre „gut/schlecht“-Tabelle als alleinige Entscheidung. Router, Firmware, Band, Netz und Messdarstellung unterscheiden sich. Für die Ausrichtung zählt vor allem die relative, wiederholbare Verbesserung am selben Gerät.

MIMO-Antennen nicht nach einer Universalregel drehen

Ein LTE-Router mit 2×2 oder 4×4 MIMO nutzt mehrere Antennenpfade. Bei einem fertigen MIMO-Panel sind die Elemente und ihre Polarisation bereits im Gehäuse angeordnet. Richten Sie das komplette Panel nach Herstellerkennzeichnung aus; drehen Sie nicht einzelne gedachte Elemente.

Bei getrennten Richtantennen müssen Abstand, Polarisation und mechanische Anordnung zur Antenne und zur Installationsanleitung passen. Eine pauschale Winkel- oder Abstandsangabe ist nicht für alle Frequenzbereiche und Modelle gültig.

Häufige Fehler bei der LTE-Ausrichtung

• Nur auf Signalbalken schauen und RSRQ/SINR ignorieren.
• Die Antenne während der Messung ständig bewegen.
• Nur den nächstgelegenen Mast testen.
• Speedtests zu unterschiedlichen Tageszeiten direkt vergleichen.
• Bandwechsel oder Zellwechsel nicht bemerken.
• Ein langes oder beschädigtes Kabel als Antennenproblem behandeln.
• Bei einem MIMO-Panel eine frei erfundene Polarisation einstellen.
• Nach dem Festziehen keine Kontrollmessung durchführen.

Häufige Fragen

Wie kann man den LTE-Empfang verbessern?

Prüfen Sie zuerst Montageort, Frequenzabdeckung, Kabel, Anschluss und Routerdiagnose. Eine Außen- oder Richtantenne kann helfen, wenn Einbauort oder Abschirmung den Empfang begrenzen. Sie kann fehlende Netzabdeckung oder hohe Zelllast aber nicht beseitigen.

Muss eine LTE-Antenne Sichtkontakt zum Mast haben?

Freie Sicht ist günstig, aber nicht immer möglich. Gelände und Reflexionen können dazu führen, dass eine leicht abweichende Richtung bessere Messwerte liefert. Deshalb wird die reale Installation gemessen und nicht nur nach Karte ausgerichtet.

Wie lange muss ich nach dem Drehen warten?

So lange, bis der Router neue, stabile Diagnosewerte anzeigt. Die Aktualisierungszeit unterscheidet sich je nach Gerät und Firmware. Verwenden Sie bei allen Richtungen dieselbe Wartezeit.

Welche Richtung ist bei einer Rundstrahlantenne richtig?

Eine Rundstrahlantenne benötigt normalerweise keine Mastpeilung im Azimut. Beachten Sie dennoch die vorgesehene vertikale Montage, freie Umgebung und die Herstellerangaben zum benötigten Groundplane- oder Montageaufbau.

Messdaten für eine Antennenempfehlung

Senden Sie für eine technische Vorauswahl möglichst Router- oder Modemtyp, Mobilfunkbänder, Anzahl der Antennenanschlüsse, Anschlussart, aktuellen RSRP/RSRQ/SINR, Kabellänge, Montageort, verfügbare Abmessungen und geplante Menge.
