Patchantenne erklärt: Aufbau, Funktion und wichtige Kennwerte

  • Technisches Team von Rftech

  • Updated on 26 Oct 2026

  • 4 Min. Lesezeit

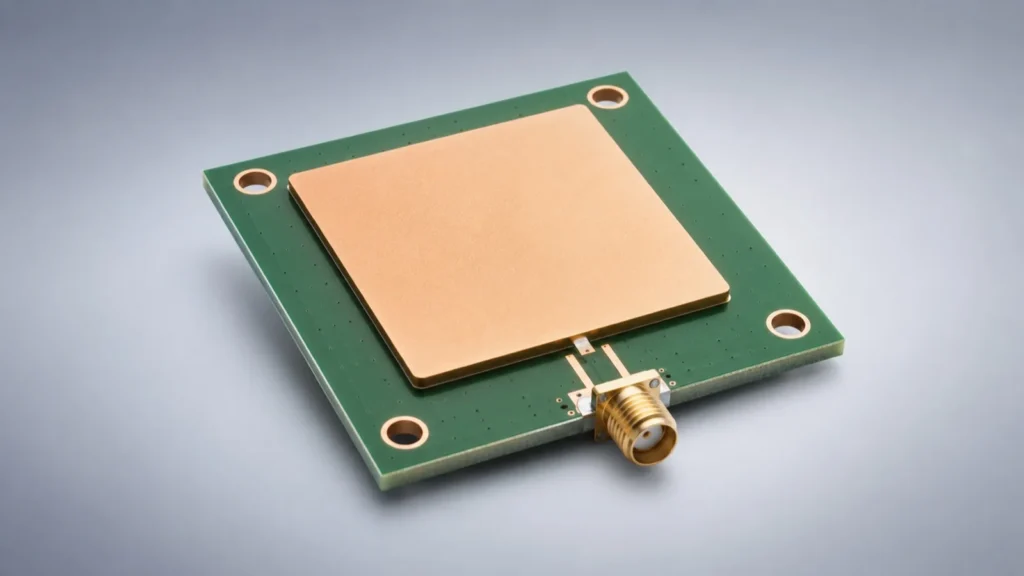

Flache Patchantenne als Resonator über einer leitfähigen Massefläche.

On this page

Eine Patchantenne ist eine flache, resonante Antenne. Im einfachsten Aufbau liegt ein metallischer Patch über einer Massefläche; dazwischen befindet sich ein dielektrisches Substrat. Die Antenne strahlt überwiegend senkrecht zur Patchfläche und eignet sich deshalb für Anwendungen mit definierter Ausrichtung, etwa GNSS-Empfänger, Telemetrie oder feste Funkverbindungen.

Grundaufbau

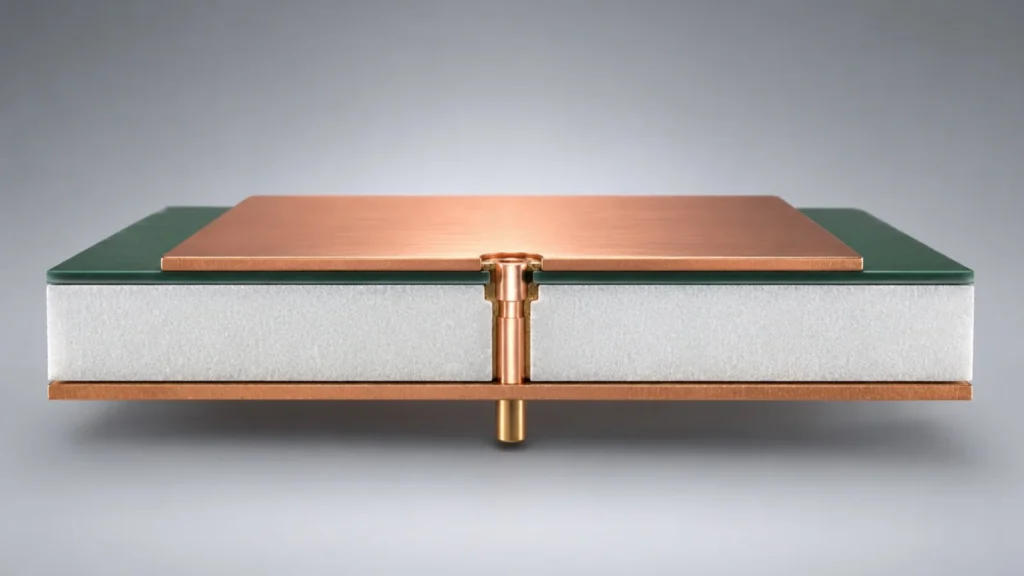

Querschnitt einer Patchantenne mit Strahler, Substrat, Massefläche und Speisung.

Eine Patchantenne besteht typischerweise aus:

  • Strahlerfläche,
  • dielektrischem Substrat,
  • Massefläche,
  • Speisepunkt oder Speiseleitung,
  • optionalem Anpassnetzwerk,
  • bei aktiven Empfangsantennen zusätzlich LNA, Filter und Versorgung.

Die Abmessungen bestimmen zusammen mit Material und Einspeisung die Resonanz. Kleine Änderungen an Massefläche, Gehäuse oder Montage können das Ergebnis verschieben.

Wie sie funktioniert

Zwischen den Kanten des Patches entstehen elektromagnetische Felder. Ein Teil dieser Felder koppelt in den freien Raum und bildet die Abstrahlung. Die Hauptkeule zeigt bei einem einfachen Patch meist aus der Patchfläche heraus. Das unterscheidet ihn von einer Rundstrahlantenne, die horizontal um den Standort verteilt abstrahlen soll.

Patch- und Mikrostreifenantenne

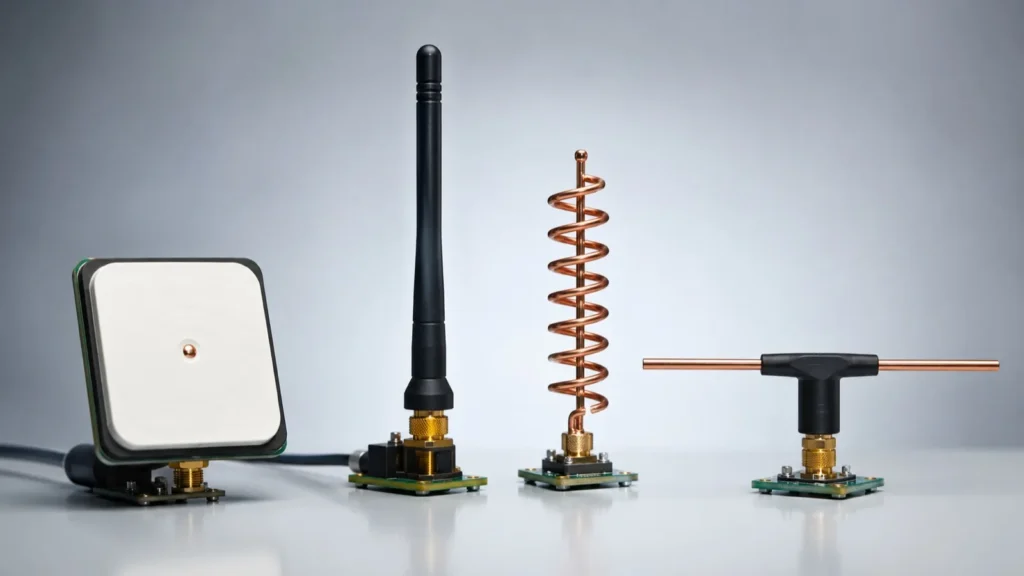

Vergleich der Bauformen Patch-, Stab-, Helix- und Dipolantenne.

Die Begriffe werden oft ähnlich verwendet. Eine Mikrostreifen-Patchantenne beschreibt speziell einen flächigen Leiter auf einem dielektrischen Substrat über einer Massefläche. „Patchantenne“ wird im Markt außerdem für keramische GNSS-Patches oder fertige Panelstrukturen verwendet. Deshalb sollte ein Datenblatt den tatsächlichen Aufbau nennen.

Aktive und passive Patchantenne

Eine passive Patchantenne enthält nur den Strahler und gegebenenfalls ein passives Matching. Eine aktive GNSS-Patchantenne kombiniert den Strahler mit Filter und rauscharmem Verstärker. Die LNA-Verstärkung ist nicht der Antennengewinn. Sie kompensiert nachgelagerte Verluste, kann aber schlechte Platzierung oder eine ungeeignete Polarisation nicht reparieren.

Typische Anwendungen

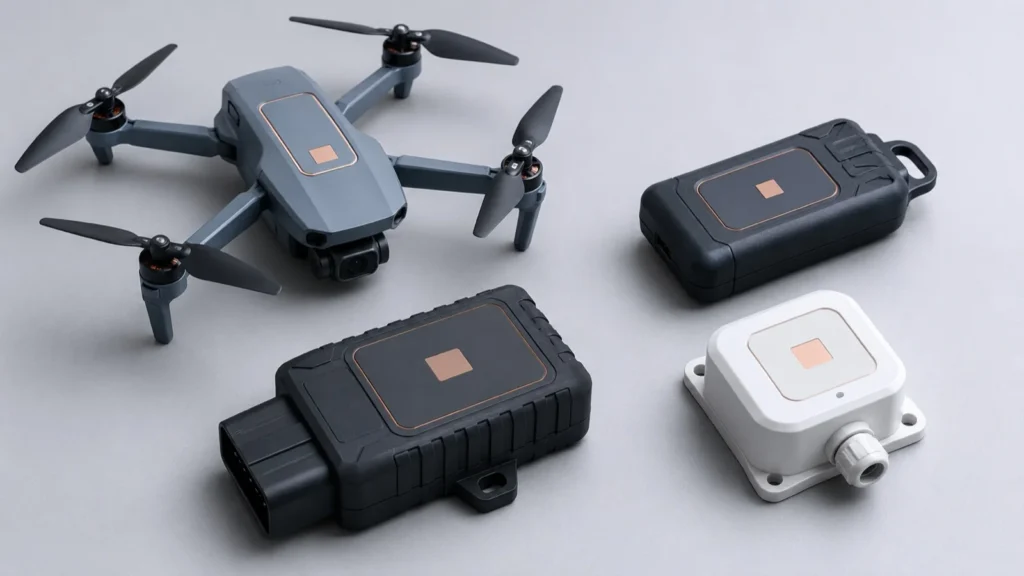

Patchantennen in kompakten GNSS-, Telemetrie- und Funkgeräten.
  • GPS/GNSS-Ortung und Navigation,
  • Timing und Synchronisation,
  • eingebettete Funkgeräte,
  • feste WLAN- oder ISM-Verbindungen,
  • Telemetrie und industrielle Geräte,
  • Antennenarrays und Panelantennen.

Kennwerte, die zusammengehören

Frequenz und Bandbreite

Ein Patch ist resonant und häufig schmalbandig. Prüfen Sie nicht nur den Nennbereich, sondern auch, nach welchem Kriterium die Bandbreite angegeben wurde: VSWR, S11, Gewinn, Effizienz oder axial ratio.

Gewinn und Richtungsmuster

Der Spitzengewinn liegt meist in Broadside-Richtung. Für GNSS ist die Leistung über relevante Himmelswinkel wichtiger als ein einzelner Spitzenwert.

Polarisation

Patchantennen können linear oder zirkular polarisiert sein. GNSS-Patches verwenden häufig RHCP. Bei zirkularer Polarisation gehört die axial ratio über Frequenz und Winkel zur Bewertung.

Massefläche und Substrat

Massefläche, Dielektrizitätszahl, Materialverlust und Dicke beeinflussen Resonanz, Bandbreite und Muster. Ein Datenblatt gilt nur unter den angegebenen Messbedingungen.

Indoor coverage

Planning antenna coverage inside a building?

Share the building type, coverage area, frequency bands and donor/ceiling antenna requirements. We will help you choose the right components.

Häufige Fehler

  • nur nach Außenmaß auswählen,
  • LNA- und Antennengewinn verwechseln,
  • die Orientierung des Patches ignorieren,
  • ein VSWR-Diagramm als vollständigen Leistungsnachweis behandeln,
  • die Referenz-Massefläche nicht übernehmen,
  • offene Platine statt fertigem Gerät prüfen.

Auswahl- und Anfragecheckliste

Nennen Sie Frequenzbänder, aktiv/passiv, Versorgung, Polarisation, gewünschte axial ratio, Massefläche, Einbauhöhe, Gehäuse, Kabel, Stecker und Temperaturbereich. Fordern Sie S11/VSWR, Gewinn, Effizienz und Richtdiagramme unter vergleichbaren Bedingungen an.

Häufige Fragen

Wie funktioniert eine Patchantenne?

Eine flächige Metallstruktur resoniert über einer Massefläche. Felder an den Patchkanten koppeln in den Raum und erzeugen eine überwiegend gerichtete Abstrahlung.

Welche Eigenschaften hat eine Patchantenne?

Sie ist flach, kompakt und meist gerichtet. Typische technische Grenzen sind schmale Bandbreite sowie Empfindlichkeit gegenüber Massefläche, Gehäuse und Einbauposition.

Welche Antenne ist besser: Chipantenne oder Patchantenne?

Das hängt vom Funkband und Gerät ab. Ein GNSS-Patch kann wegen RHCP und definierter Himmelsausrichtung passen; für kleine Geräte mit zufälliger Orientierung kann eine andere Chip- oder FPC-Struktur geeigneter sein.

Weiterführende Ratgeber

Produktausführungen vergleichen

Vergleichen Sie das genaue Modell und seine veröffentlichten Daten, bevor Sie Muster oder ein Serienangebot anfragen. Änderungen an Stecker oder Kabel müssen für das gewählte Modell bestätigt werden.

Modell Frequenz Gewinn Anschluss Datenblatt
GL-DYS2501 (MHz) GPS :1575.42MHz — — PDF
GL-DYS2502 (70×70mm2 — — PDF
GL2504 GPS :1575.42MHz GLONASS:1602Mhz ≥2dBi(connecting PCB) — Modell ansehen
GL-DYS18N4 1575.42 ± 3.0 MHz 1602-1608MHz ≥15 dB ≦1.5 — — PDF

Die Werte stammen aus den jeweiligen Produktdaten. Fehlt eine Einheit oder ein Wert, prüfen Sie vor der Festlegung des Bauteils das Datenblatt.
