Eine Patchantenne bietet eine flache Bauform und eine gezielt nutzbare Richtwirkung, wenn Frequenzbereich, Einbaulage und Massefläche zum Gerät passen. Ihre Nachteile sind häufig eine begrenzte Bandbreite, Abhängigkeit von der Umgebung und schwächerer Empfang außerhalb der vorgesehenen Richtung. Für ein fest montiertes GNSS-Modul kann sie deshalb gut geeignet sein; für ein beliebig gedrehtes Handgerät ist sie ohne Prüfung keine sichere Wahl. Entscheidend ist das vollständige Gerät: Ein kleiner Patch auf einer großen Referenzplatine liefert nicht automatisch dieselbe Leistung auf Ihrer Leiterplatte. Dieser Leitfaden hilft, vor der Musterauswahl die Eignung zu beurteilen und die nötigen Nachweise anzufordern.

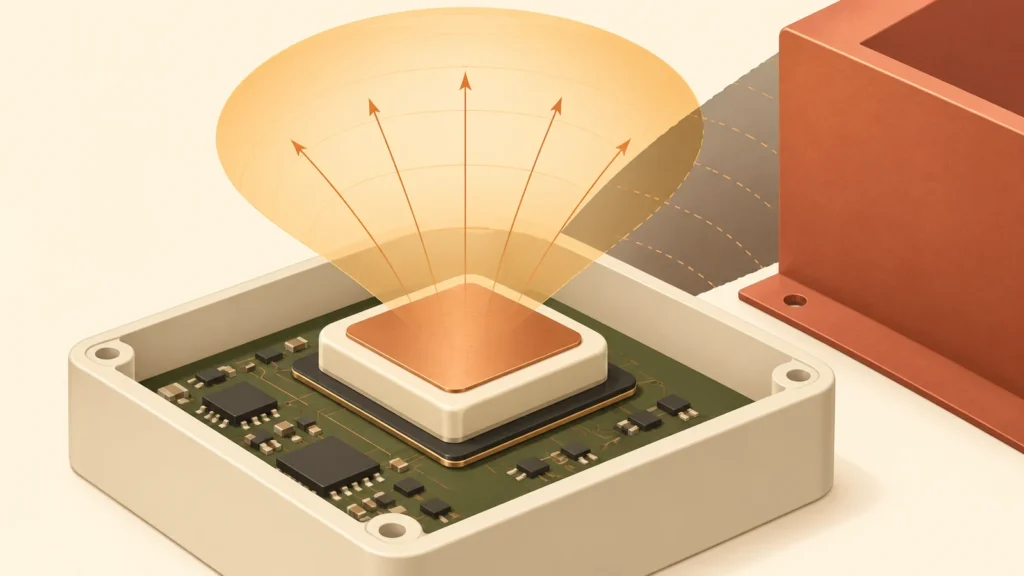

Titelbild: Schematische Einbausituation, keine Produktzeichnung oder gemessene Empfangszone.
Welche Vorteile bietet eine Patchantenne?
Flache Bauform und geschützter Einbau
Ein Patch lässt sich unter einem geeigneten Kunststoffdeckel integrieren, ohne einen langen Stab aus dem Gehäuse zu führen. Das ist für feste Ortungsgeräte, Fahrzeugmodule oder kompakte Empfangseinheiten nützlich. Allerdings gehört zur Einbauhöhe mehr als die Keramik: Trägerplatine, Speisung, Montageabstand und gegebenenfalls Filter oder Verstärker benötigen ebenfalls Platz. Ein geschlossenes Gehäuse schützt mechanisch, garantiert aber keine unveränderte Funkleistung.
Richtwirkung bei bekannter Zielrichtung
Viele Patches sind auf Empfang oder Abstrahlung vor ihrer Fläche ausgelegt. Bei einem GNSS-Empfänger kann eine kontrollierte Ausrichtung zum Himmel sinnvoll sein. Das bedeutet keine gleichmäßige Empfindlichkeit über den gesamten Himmel. Für einen festen Funkgegenpunkt muss das tatsächliche Diagramm zur Zielrichtung passen; für GNSS sind auch schräge Einfallswinkel wichtig.
Reproduzierbare Geometrie und passende Polarisation
Gedruckte und keramische Strukturen lassen sich mit definierter Geometrie fertigen. Wiederholbar wird die Gesamtleistung erst, wenn auch Massefläche, Befestigung und Gehäuse kontrolliert sind. Ein GNSS-Patch kann für rechtsdrehende zirkulare Polarisation, kurz RHCP, ausgelegt sein. Nicht jede Patchantenne ist zirkular polarisiert. Die Polarisation und das Achsenverhältnis müssen im benötigten Frequenz- und Winkelbereich belegt sein. Mehr dazu erklärt der Leitfaden zur Antennenpolarisation.
Welche Nachteile und Integrationsrisiken gibt es?
Begrenzte Bandbreite
Ein einfacher Patch ist ein Resonator und erfüllt seine Anforderungen häufig nur in einem begrenzten Frequenzbereich. Für mehrere weit getrennte Bänder können gestapelte Strukturen oder andere Bauformen nötig sein. Eine breite Anpassungskurve allein genügt nicht: Gewinn, Wirkungsgrad und Polarisation müssen ebenfalls passen. Die vier unterschiedlichen Kriterien erklärt Patchantenne und Bandbreite.
Massefläche und Gehäuse verändern das Ergebnis
Eine andere Massefläche kann Resonanz, Richtdiagramm und Polarisation verändern. Metall vor der Antenne kann den Empfang abschatten; Kunststoff, Klebstoff und nahe Bauteile können die Abstimmung beeinflussen. Deshalb ist eine Referenzmessung kein Freigabenachweis für einen abweichenden Einbau. Vergleichen Sie die Messbedingungen mit Ihrer Platinenkontur und dem vorgesehenen Gehäuse.
Die Einbaulage muss zur Anwendung passen
Wird das Gerät häufig umgedreht oder verdeckt, kann eine für eine feste Oberseite ausgelegte Antenne ungünstig sein. Eine Helix-, FPC- oder externe Lösung kann dann als Alternative untersucht werden. Keine dieser Bauformen ist automatisch unempfindlich gegenüber Orientierung oder Metall. Verglichen werden vollständige Einbauten unter denselben Einsatzbedingungen.
Spitzengewinn ersetzt keine Abdeckung
Ein hoher Gewinn vor der Patchfläche sagt nicht, wie gut Signale aus seitlichen Richtungen ankommen. Ebenso darf die Verstärkung eines LNA, also des rauscharmen Empfangsverstärkers, nicht als Antennengewinn gelesen werden. Ein Verstärker kann Verluste nach der Antenne im Empfangssystem berücksichtigen helfen, aber weder Abschattung noch eine ungeeignete Polarisation beheben. Die Unterscheidung erläutert Antennengewinn in dBi.

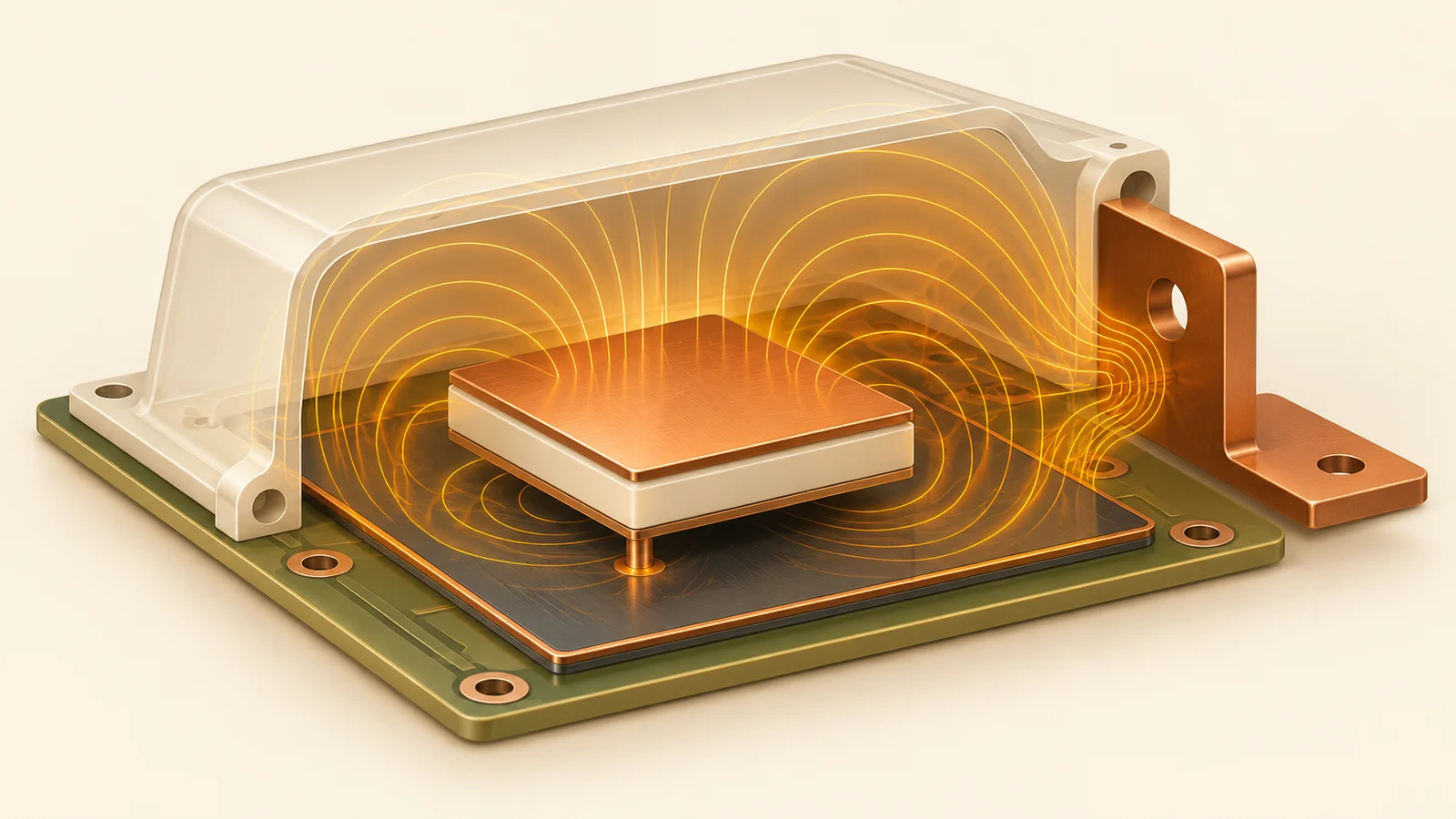

Schematischer Aufbau; Feldlinien dienen nur der Veranschaulichung und sind keine Simulation.
Entscheidungstabelle: Wann passt die Bauform?
| Projektbedingung | Einschätzung | Vor der Auswahl nachweisen |
|---|---|---|
| GNSS-Gerät mit fest definierter Oberseite | Sinnvoller Kandidat | Unterstützte Bänder, RHCP-Diagramm, Achsenverhältnis im Einbau |
| Einzelband mit flachem Bauraum | Häufig geeignet | Bandreserve, Wirkungsgrad und Abmessungen einschließlich Massefläche |
| Handgerät mit beliebiger Orientierung | Kritisch vergleichen | Empfang in allen relevanten Gerätelagen und mit Handnähe |
| Mehrere weit getrennte Frequenzbänder | Spezielle Auslegung nötig | Leistungswerte für jedes Band, nicht nur eine Sammelangabe |
| Metallabdeckung unmittelbar vor dem Strahler | Einbau überarbeiten | Anderer Montageort oder geeignetes Funkfenster |
| Längeres Kabel hinter einer GNSS-Antenne | Aktive Lösung prüfen | Versorgung, Strom, Rauschzahl, Filter und zulässiger Gesamtgewinn |

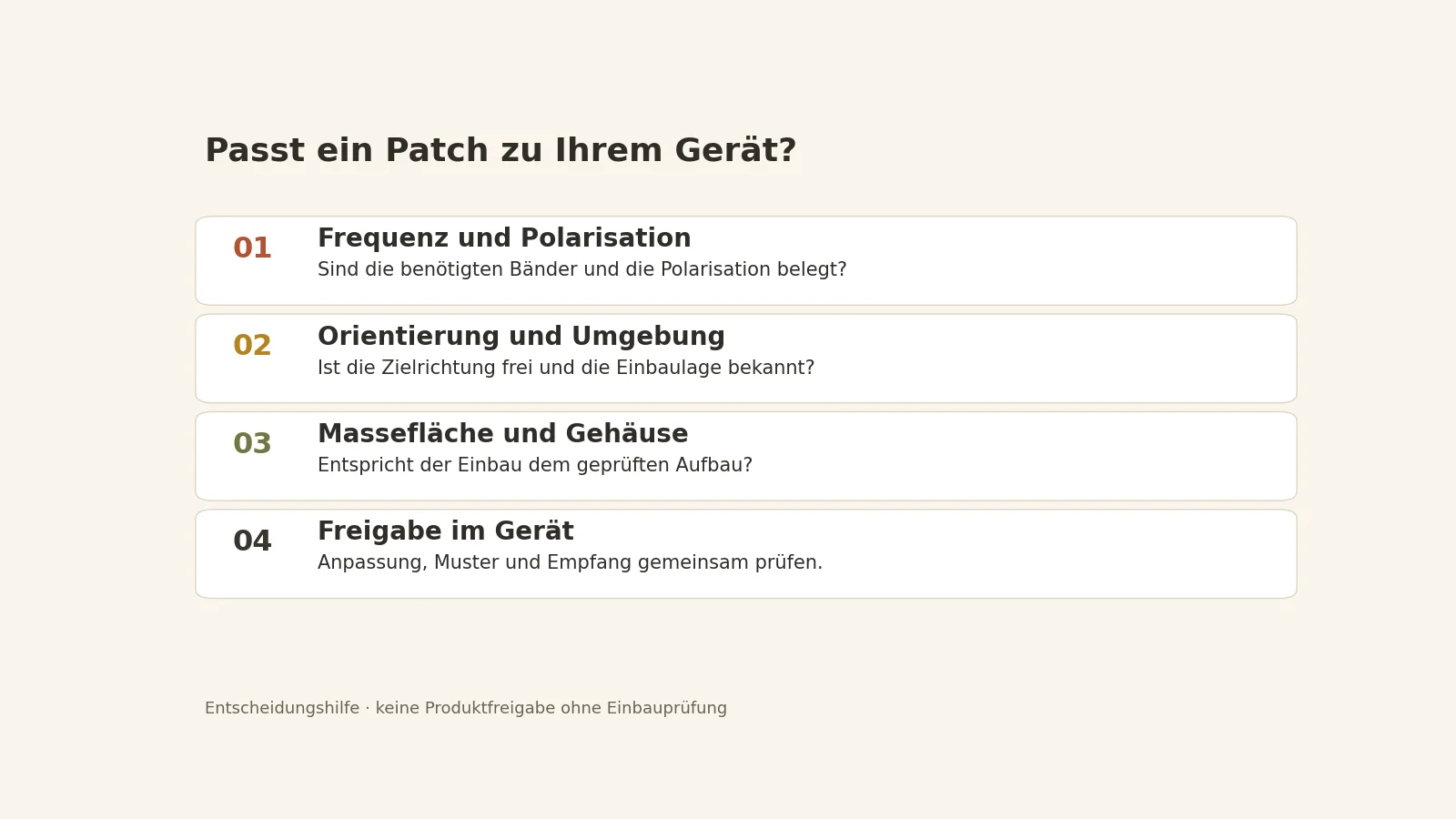

Vor der Auswahl müssen Frequenz, Zielrichtung und der reale Einbau zusammenpassen.
GNSS: Welche Daten gehören zur Auswahl?
Legen Sie fest, welche Satellitensysteme und Frequenzbänder der Empfänger tatsächlich nutzt. „GPS-kompatibel“ ist für einen Mehrbandempfänger keine ausreichende Beschreibung. Fordern Sie die Antennenparameter pro benötigtem Band und den Messaufbau an. Bei einer aktiven Antenne kommen Versorgungsspannung, Strombedarf, Rauschzahl, Filterung und die Grenzwerte des Empfängers hinzu.
Der Artikel aktive oder passive GPS-Antenne hilft bei dieser Systementscheidung. Die deutschen GPS-/GNSS-Antennen sind der passende Einstieg in die Produktauswahl.
Prüfplan vor der Freigabe
- Frequenzen, Zielrichtung, zulässige Gerätelagen und Leistungsziele festlegen.
- Platinenkontur, Massefläche, Gehäusematerial und Antennenposition dokumentieren.
- Datenblattaufbau mit dem realen Einbau vergleichen und Abweichungen klären.
- Anpassung im geschlossenen, seriennahen Gerät messen.
- Wirkungsgrad, Richtdiagramm und bei GNSS die Empfangsleistung in relevanten Lagen prüfen.
- Bei aktiven Lösungen Versorgung, Kabel und Empfängergrenzen kontrollieren.
- Mehrere Muster und relevante Umgebungsbedingungen vergleichen, bevor die Konstruktion freigegeben wird.
Für eine technische Anfrage zur Patch-Auswahl reichen zunächst die benötigten Bänder, eine PCB-/Gehäuseskizze, die Einbaulage und die Angaben zu Kabel, Stecker und Empfänger. Damit lässt sich gezielt klären, welche Bauform und welche Messdaten für Ihr Projekt fehlen.

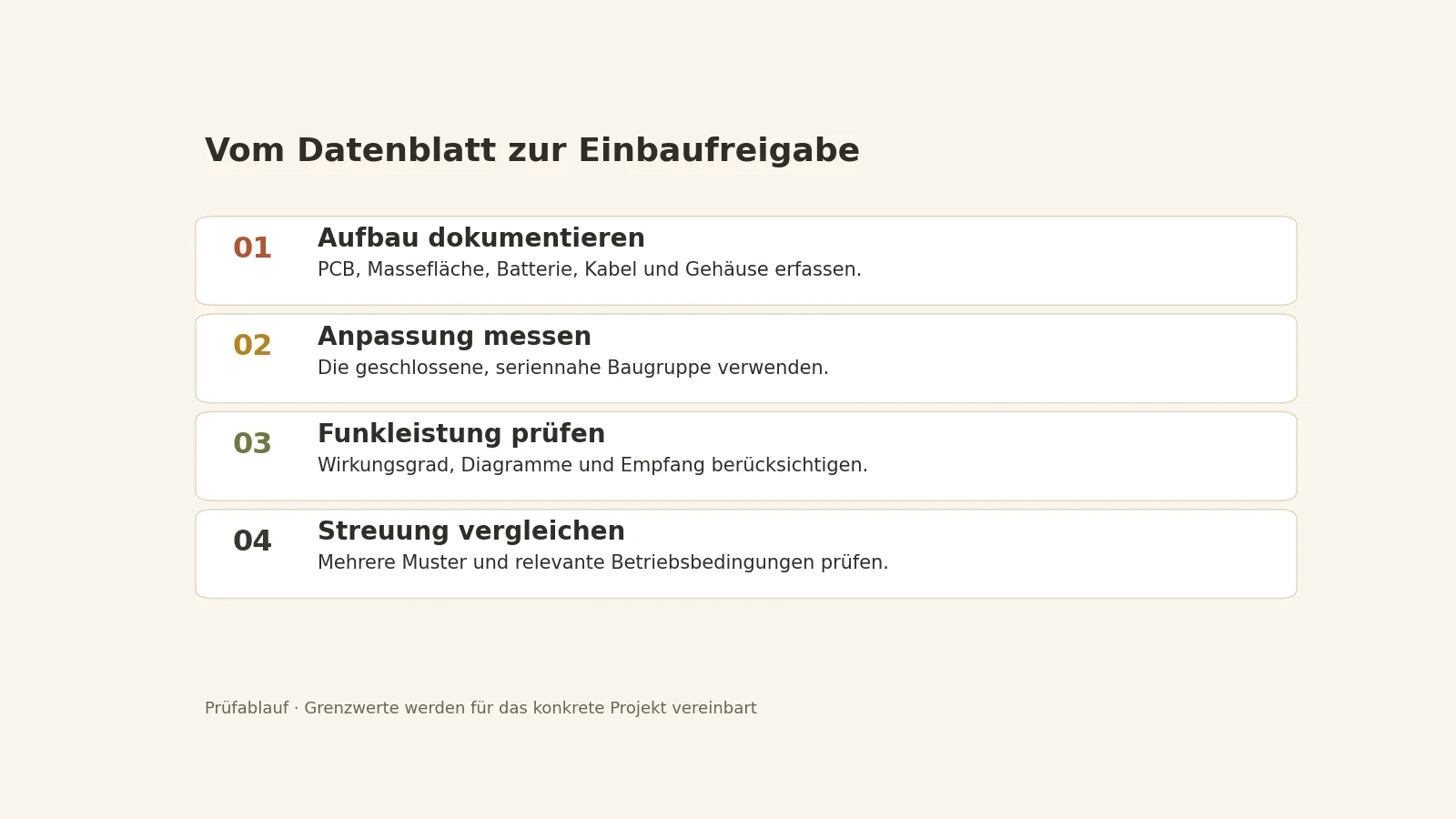

Die Freigabe bezieht sich auf das vollständige, seriennahe Gerät.
Häufige Fragen
Was sind die wichtigsten Vorteile einer Patchantenne?
Sie ermöglicht eine flache Integration und kann bei bekannter Ausrichtung ein passendes Richtdiagramm bieten. Je nach Auslegung ist lineare oder zirkulare Polarisation möglich. Diese Vorteile gelten nur mit geeigneter Massefläche und Einbauumgebung.
Was sind die wichtigsten Nachteile von Patchantennen?
Typische Grenzen sind begrenzte Bandbreite, Abhängigkeit von Massefläche und Gehäuse sowie eine geringere Empfindlichkeit außerhalb der vorgesehenen Richtung. Die konkrete Ausprägung muss am jeweiligen Modell geprüft werden.
Ist eine Patchantenne gut für GPS?
Sie kann gut passen, wenn Bänder, RHCP-Eigenschaften, Einbaulage und Himmelsabdeckung zum Empfänger passen. Eine passende Beschriftung oder ein hoher Spitzengewinn ersetzt den Test im fertigen Gerät nicht.
