Die Bandbreite einer Patchantenne ist der Frequenzbereich, in dem sie ein ausdrücklich genanntes Leistungskriterium erfüllt. Eine reine Frequenzangabe sagt deshalb noch nicht, ob die Antenne für Ihr Gerät geeignet ist. Gemeint sein können Anpassung, Gewinn, Wirkungsgrad oder bei zirkularer Polarisation das Achsenverhältnis. Für die Auswahl müssen alle benötigten Kriterien im selben Betriebsband erfüllt sein; ihre nutzbaren Bereiche können unterschiedlich breit sein. Hinzu kommen Einflüsse von Massefläche, Gehäuse und Fertigung. Dieser Leitfaden zeigt, welche Kurven Sie anfordern sollten und wie daraus eine belastbare Freigabe für ein Einzelband- oder Mehrbandgerät entsteht.

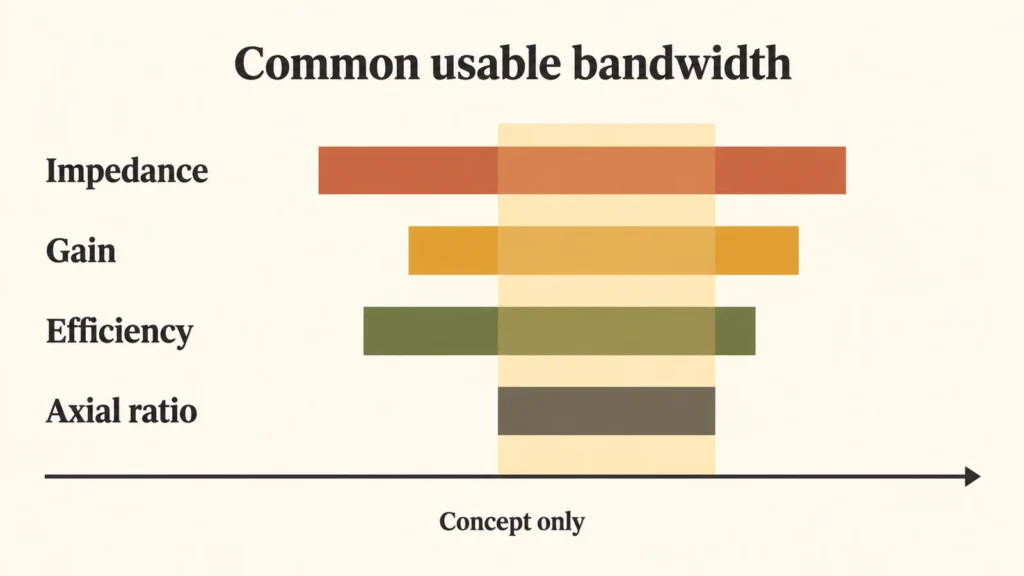

Titelbild: Gemeinsamer nutzbarer Bereich der erforderlichen Kriterien; schematisch, ohne Produktfrequenzen oder Messdaten.
Vier Bandbreiten unterscheiden
| Kriterium | Was wird bewertet? | Was muss angegeben sein? |
|---|---|---|
| Impedanzbandbreite | Anpassung am Antennenanschluss | S11- oder VSWR-Grenze, Bezugsebene und Messaufbau |
| Gewinnbandbreite | Gewinn in der benötigten Richtung | Grenzwert oder Toleranz, Winkel, Polarisation und Gewinnart |
| Wirkungsgradbandbreite | Umwandlung aufgenommener Leistung in Strahlung | Mindestwert und Definition einschließlich oder ohne Fehlanpassung |
| Achsenverhältnis-Bandbreite | Qualität der zirkularen Polarisation | Grenzwert, Richtung sowie gewünschte RHCP-/LHCP-Komponente |
Impedanzbandbreite: Anpassung ist der Anfang
S11 beschreibt das reflektierte Signal an einer definierten Bezugsebene. Ein negativer S11-Wert in dB und eine positiv angegebene Rückflussdämpfung verwenden unterschiedliche Vorzeichenkonventionen. Eine Aussage wie „unter −10 dB“ muss sich daher eindeutig auf S11 beziehen. VSWR beschreibt ebenfalls die Anpassung, aber auf einer anderen Skala.
Ein für eine Messung vereinbarter Grenzwert ist keine allgemeine Produktgarantie. Vor allem zeigt eine gute Anpassung nicht, ob die aufgenommene Leistung abgestrahlt oder im Material und in benachbarten Komponenten verloren wird.
Gewinnbandbreite: Richtung und Polarisation mitlesen
Gewinn muss für die relevante Richtung bewertet werden. Der höchste Wert vor der Patchfläche kann am Bandrand oder bei schrägem Einfall deutlich anders ausfallen. Klären Sie außerdem, ob das Datenblatt Gewinn oder realisierten Gewinn angibt: Letzterer berücksichtigt die Fehlanpassung. Für GNSS ist die gewünschte zirkular polarisierte Komponente relevant. Die Grundlagen erklärt Antennengewinn richtig lesen.
Wirkungsgradbandbreite: Verluste sichtbar machen
Der Strahlungswirkungsgrad bezieht sich auf die von der Antenne angenommene Leistung. Der Gesamtwirkungsgrad berücksichtigt zusätzlich die Fehlanpassung. Diese Begriffe dürfen beim Vergleich zweier Kurven nicht vertauscht werden. Eine breit und gut angepasst wirkende Antenne kann trotzdem viel Leistung verlieren. Verlangen Sie eine eindeutige Definition und denselben Einbauzustand wie bei den übrigen Messungen.
Achsenverhältnis-Bandbreite: Nur für zirkulare Polarisation
Das Achsenverhältnis, häufig als Axial Ratio bezeichnet, bewertet die Form der Polarisationsellipse. Bei idealer zirkularer Polarisation beträgt es 0 dB. Ein vereinbarter Höchstwert muss über Frequenz und relevante Empfangswinkel geprüft werden. Eine Kurve allein in Richtung senkrecht zur Patchfläche beschreibt nicht die gesamte Himmelsabdeckung. Bei linear polarisierten Patches ist dieses Kriterium nicht als Freigabe für zirkulare Polarisation anzuwenden.
Die gemeinsame Schnittmenge zählt
Angenommen, eine Antenne erfüllt im Zielband den vereinbarten VSWR-Grenzwert. Fällt der Wirkungsgrad in einem Teil dieses Bandes unter das Projektziel oder wird das Achsenverhältnis unzureichend, ist sie dort nicht allein wegen der Anpassung freigegeben. Die nutzbare Bandbreite ist die Schnittmenge aller für die Anwendung benötigten Kriterien.
Die hier gezeigte Grafik verwendet absichtlich keine Produktfrequenzen und keine gemessenen Kurven. Sie erklärt das Prüfprinzip. Ein konkretes Modell darf erst anhand seiner dokumentierten Werte beurteilt werden.
Warum einfache Patches oft schmalbandig sind
Ein Patch ist eine resonante Struktur. Geometrie, Substrat und Einspeisung bestimmen zusammen mit der Massefläche die Resonanz und ihre Umgebung. Eine einfache, kompakte Struktur kann daher ihre Anforderungen nur in einem begrenzten Bereich erfüllen. Das ist für ein klar definiertes Einzelband nicht automatisch ein Nachteil.
Mehr Bandbreite lässt sich nicht einfach mit verlustreicherem Material „verbessern“: Eine breitere Anpassung bei schlechterem Wirkungsgrad wäre für die Funkverbindung kein Gewinn. Wenn noch die grundsätzliche Bauform offen ist, hilft die Entscheidungshilfe zu Vorteilen und Nachteilen von Patchantennen.
Relative Bandbreite berechnen, ohne Leistung zu behaupten
Die relative Bandbreite lässt sich als (f_oben − f_unten) / f_mitte × 100 % ausdrücken. Für einen einfachen Vergleich wird f_mitte häufig als arithmetischer Mittelwert der beiden Bandgrenzen verwendet. Die Grenzfrequenzen müssen dabei aus demselben vereinbarten Kriterium stammen. Eine VSWR-Grenze darf nicht mit einer Grenze aus der Achsenverhältnis-Kurve kombiniert werden.
Die Formel beschreibt nur die relative Breite eines bereits bestimmten Intervalls. Sie liefert weder den Wirkungsgrad noch den Gewinn und ersetzt keine Messung. Bei mehreren getrennten Bändern werden die Intervalle einzeln angegeben; der Abstand zwischen ihnen wird nicht als nutzbare Bandbreite mitgezählt.
Welche Maßnahmen können die Bandbreite erweitern?
Mögliche Entwicklungsansätze sind ein geeigneteres Substrat, gestapelte Patches, Schlitze, zusätzliche Resonatoren oder eine geänderte Einspeisung. Ein dickeres Substrat kann die Bandbreite erhöhen, verändert aber auch Bauhöhe und elektromagnetisches Verhalten. „Verlustärmer“ allein ist kein zuverlässiges Rezept für eine breitere Impedanzbandbreite.
Jede Maßnahme muss an den übrigen Zielen geprüft werden: Wirkungsgrad, Muster, Polarisation, mechanischer Platz und Fertigungstoleranzen. Mehrere Resonanzen können getrennte Betriebsbänder erzeugen; sie beweisen keine durchgehend nutzbare Bandbreite dazwischen.

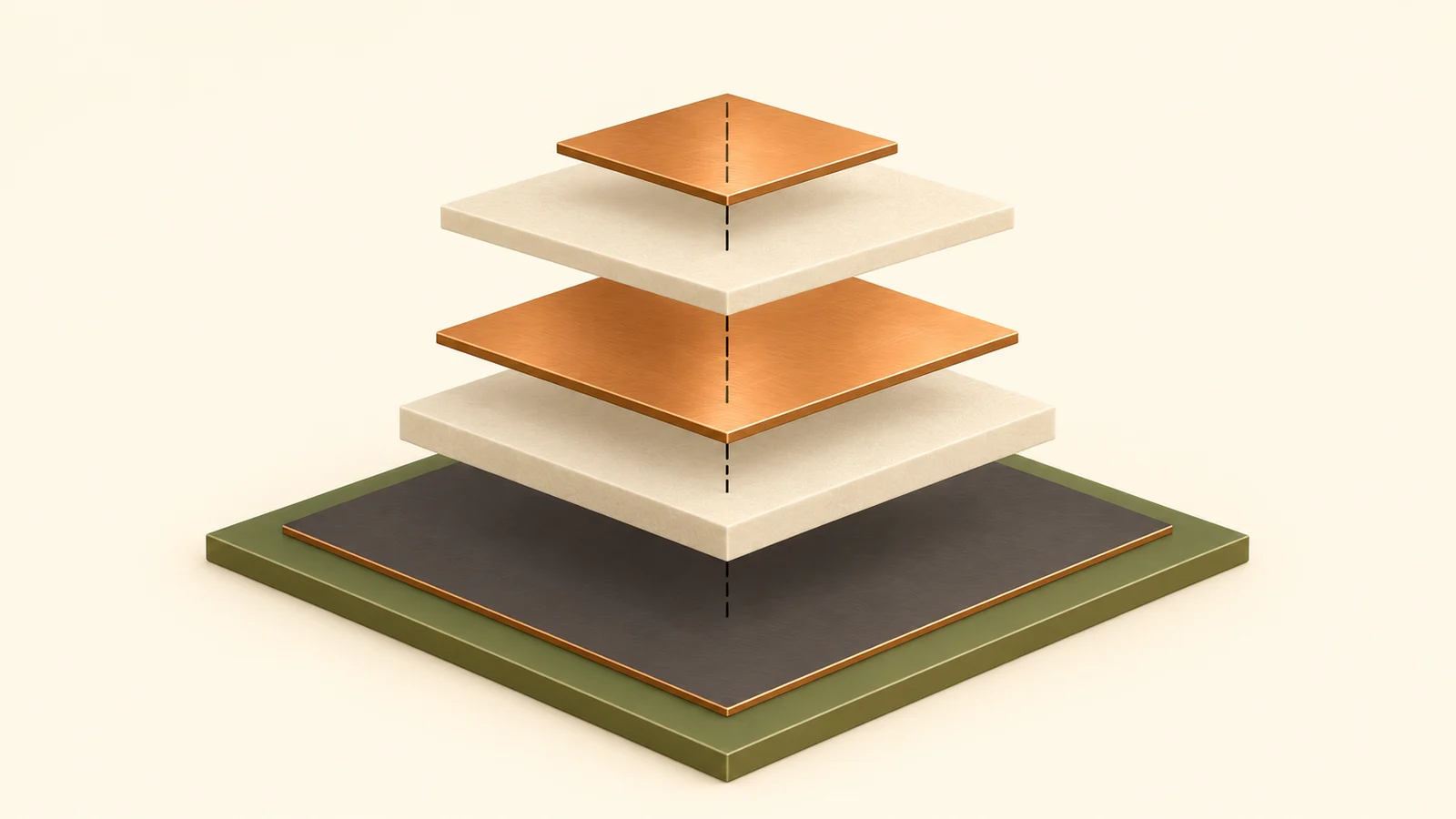

Gestapelte Resonatoren sind ein möglicher Entwurfsansatz; keine Produktzeichnung oder Bandbreitengarantie.
GNSS: Pro Band und im richtigen Einbau prüfen
Eine Einzelbandantenne ist keine automatische Mehrbandlösung. Listen Sie die vom Empfänger verwendeten Signale und Bänder auf. Die Bezeichnungen GPS oder GNSS allein reichen dafür nicht aus. Fordern Sie pro Band Anpassung, RHCP-Gewinn, Achsenverhältnis und Richtdiagramme für den vorgesehenen Aufbau an. Der Überblick GPS und GNSS unterscheiden hilft beim Abgleich mit dem Empfänger.
Bei aktiven Antennen muss zusätzlich die gesamte Empfangskette passen. Verstärker und Filter können eigene Frequenzgrenzen haben. Ein breitbandiger Verstärker macht einen ungeeigneten Patch nicht breitbandig. Auch Versorgung und zulässiger Eingangspegel des Empfängers bleiben eigene Prüfaufgaben.

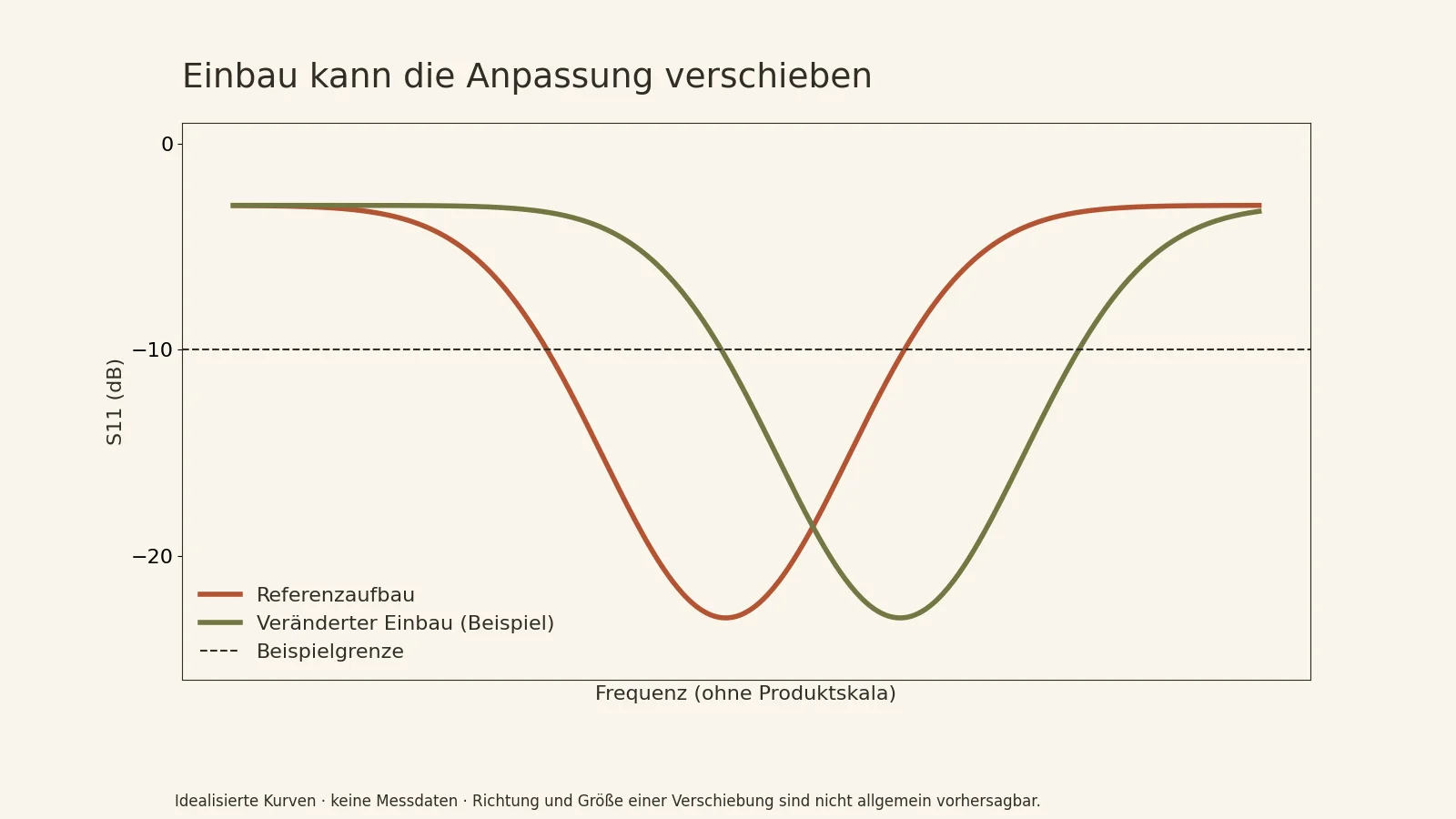

Installierte Bandbreite statt Referenzwert
Kunststoff, Metall, Batterie, Display, Klebstoff und eine abweichende Massefläche können die Resonanz und weitere Eigenschaften verändern. Die Verschiebung muss weder immer nach unten gehen noch für alle Kriterien gleich ausfallen. Prüfen Sie deshalb das seriennahe, geschlossene Gerät und dokumentieren Sie die Messbedingungen.
Für die Freigabe sind mehrere Muster und die relevanten Betriebsbedingungen sinnvoll. Eine einzelne VNA-Messung an der offenen Platine ersetzt weder die Richtdiagramme noch die Empfangsprüfung im Gerät.
Reines Rechenbeispiel ohne Produktfrequenzen oder Messdaten; −10 dB ist hier nur eine Beispielgrenze.

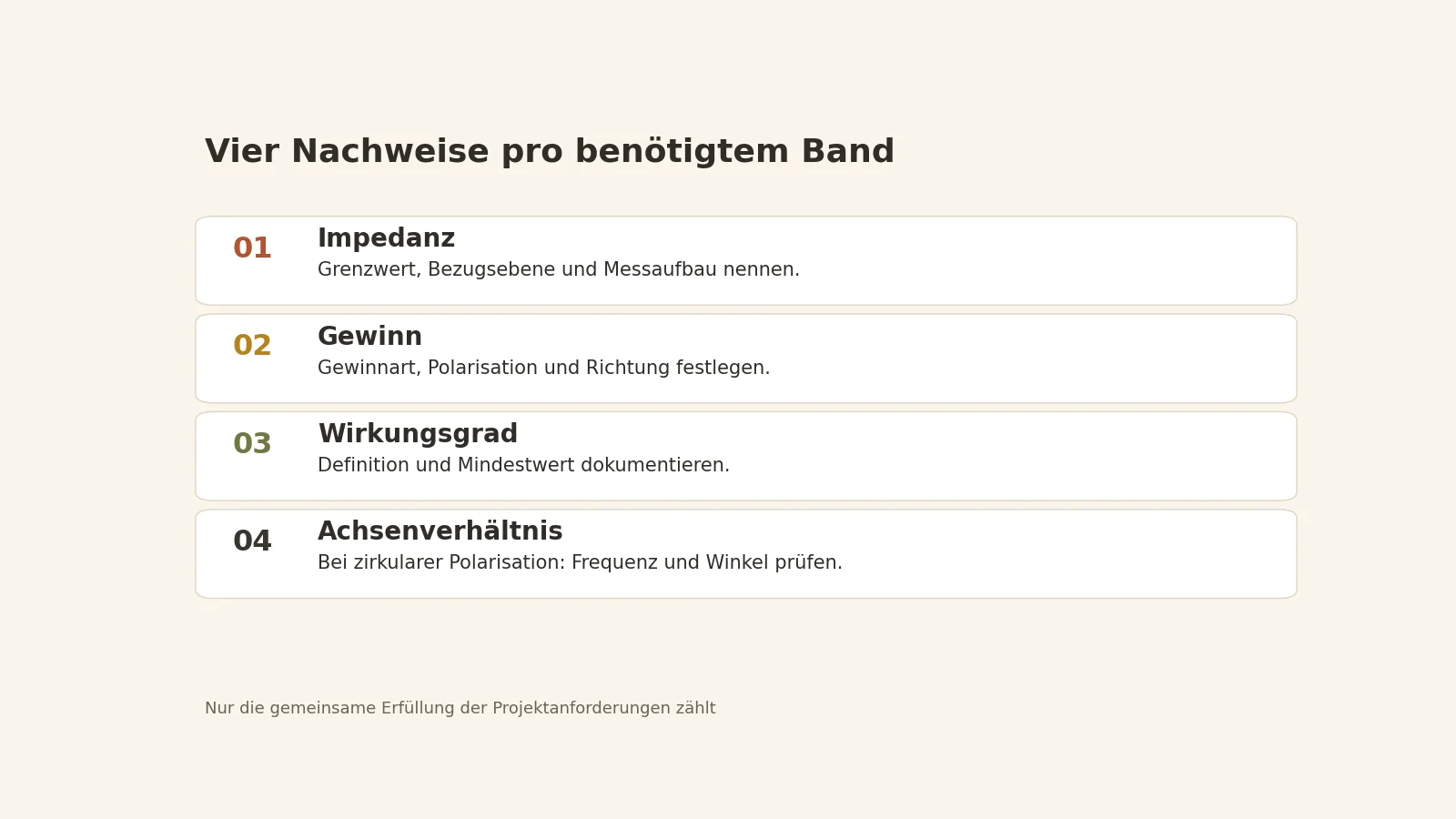

Freigabecheck und Anfrageunterlagen
- Benötigte Frequenzintervalle je Band und zugehörige Grenzwerte aufschreiben.
- S11-/VSWR-Kurven mit Bezugsebene und Aufbau anfordern.
- Gewinnart, Wirkungsgraddefinition und relevante Winkel festlegen.
- Bei zirkularer Polarisation Achsenverhältnis und gewünschte Komponente prüfen.
- Schnittmenge der benötigten Kriterien mit jedem Betriebsband vergleichen.
- Gehäuse, Massefläche und Montagezustand in die Messung übernehmen.
- Musterstreuung und Einsatzbedingungen dokumentieren und Abweichungen vor der Freigabe klären.
Für eine Anfrage zur passenden Patch-Bandbreite senden Sie die Bandliste, Empfängerdaten, eine Einbauskizze und die geforderten Mindestwerte. Passende Produktfamilien finden Sie unter GPS-/GNSS-Antennen.
Grenzwerte, Definitionen und Messbedingungen werden vor der Freigabe festgelegt.
Häufige Fragen
Wie kann man die Bandbreite einer Patchantenne erhöhen?
Je nach Entwurf kommen ein anderes Substrat, zusätzliche oder gestapelte Resonatoren, Schlitze und eine geänderte Einspeisung infrage. Ob die Lösung besser ist, muss auch an Wirkungsgrad, Polarisation und Richtdiagramm geprüft werden.
