Aktive oder passive GPS-Antenne: Welche ist die richtige?

Ob Sie eine aktive oder passive GPS-Antenne einsetzen, entscheiden drei Zahlen: die Dämpfung Ihres Kabels bei 1575 MHz, die Antennenspeisung des Empfängers und die Verstärkung, die sein Eingang verträgt. Alles andere ist Prospekttext.

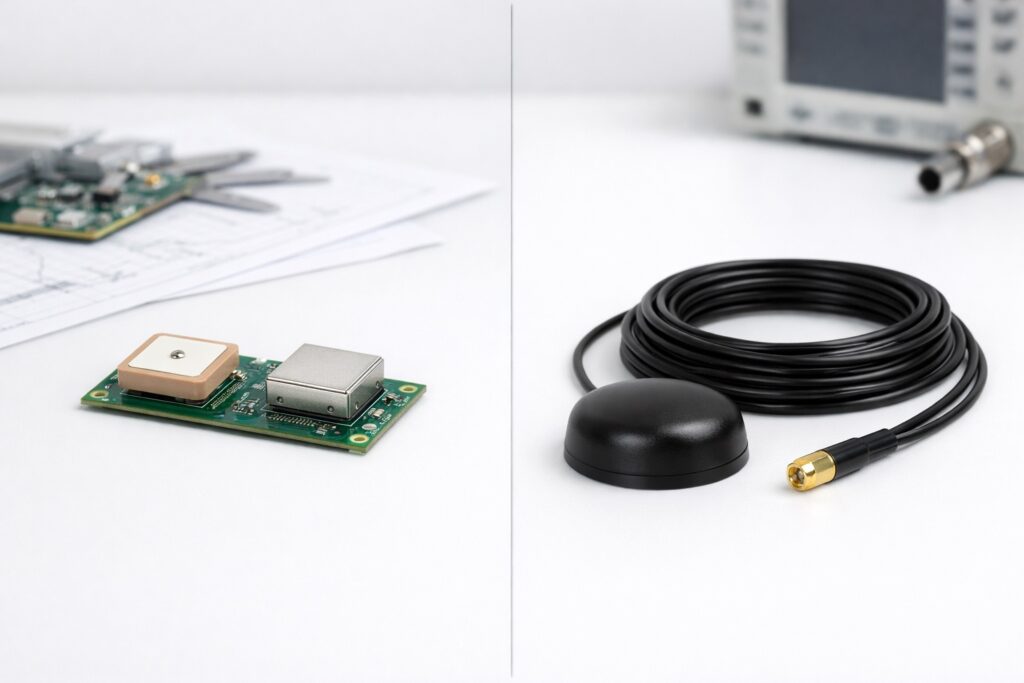

Kurzantwort

• Passiv, wenn die Antenne auf oder direkt neben der Empfängerplatine sitzt und der Weg dorthin nur wenige Zentimeter lang ist.
• Aktiv, wenn die Antenne außen montiert wird und der Gesamtverlust aus Kabel, Steckern und Adaptern als Richtwert etwa 2 dB überschreitet – vorausgesetzt, der Empfänger legt eine Gleichspannung auf den Innenleiter.
• Keine Antennenspeisung im Empfänger? Dann passiv bleiben oder eine externe Speiseweiche (Bias-T) einplanen.
• Verstärkung nach Verlust wählen, nicht nach der größten dB-Zahl. Zu viel Verstärkung verschlechtert das Ergebnis.

Die folgenden Abschnitte machen daraus eine Rechnung statt einer Meinung: Kabelverlust bestimmen, Speisung prüfen, Verstärkungsfenster festlegen, im echten Aufbau messen.

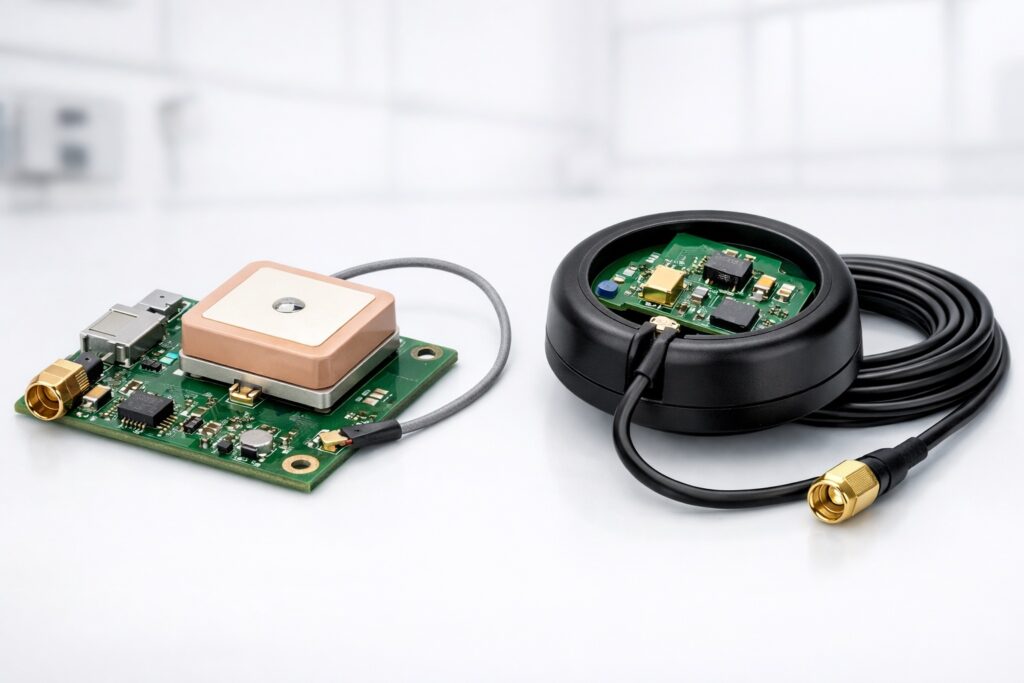

Was unterscheidet aktive und passive GPS-Antennen?

Eine passive Antenne enthält kein aktives Verstärkerbauteil. Das empfangene Satellitensignal gelangt direkt über Leiterbahn oder Koaxialkabel zum Empfänger. Das hält die Baugruppe einfach, spart Strom und vermeidet eine zusätzliche Verstärkerstufe.

Eine aktive GPS- beziehungsweise GNSS-Antenne besitzt einen rauscharmen Verstärker, kurz LNA, nahe am Antennenelement. Er verstärkt das sehr schwache Satellitensignal, bevor es durch das Kabel weiter gedämpft wird. Dafür braucht die Antenne eine passende Gleichspannungsversorgung. Diese wird häufig über dasselbe Koaxialkabel eingespeist, das auch das HF-Signal führt.

Ob diese Versorgung vorhanden ist und welche Spannung, Stromaufnahme sowie Verstärkung zulässig sind, steht im Datenblatt des Empfängers und der Antenne. Ohne diese Prüfung kann eine aktive Antenne funktionslos bleiben oder den Empfängereingang unnötig stark ansteuern.

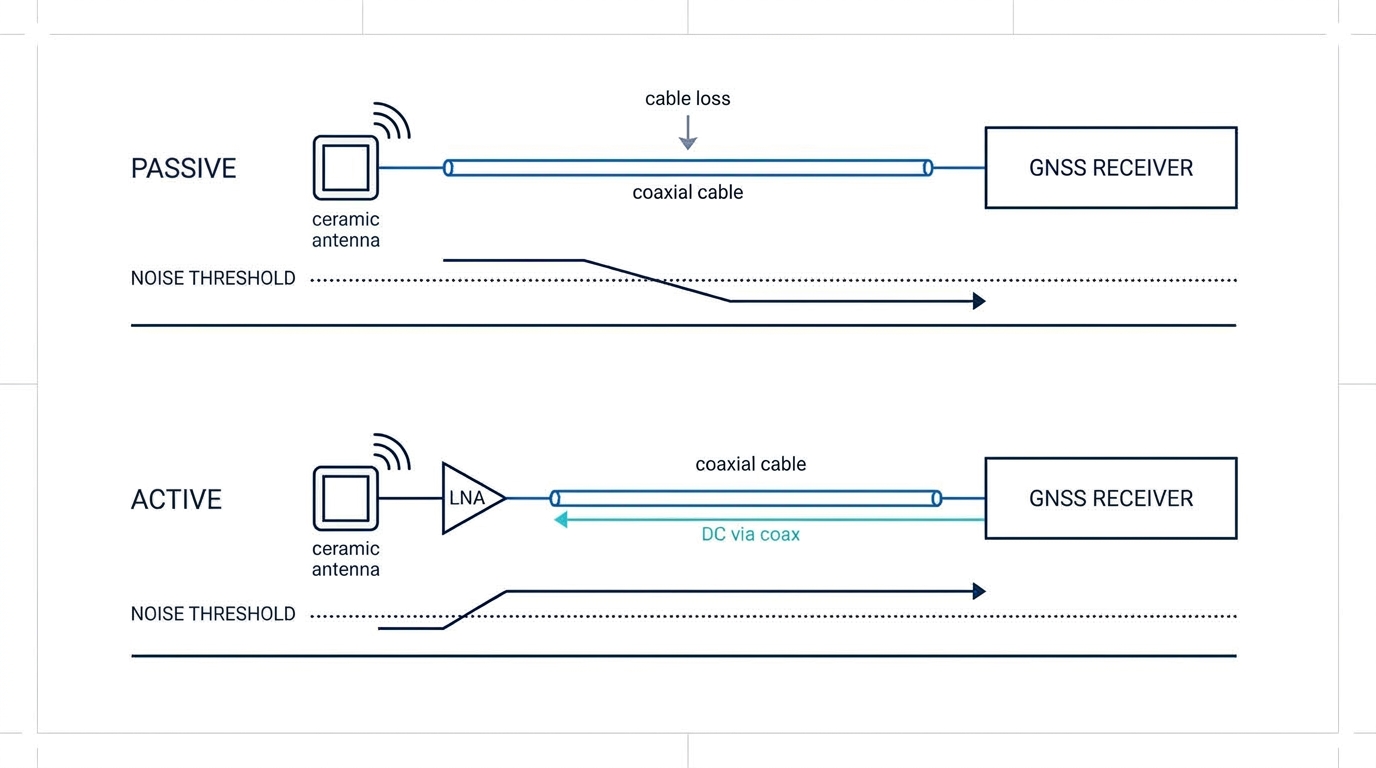

Warum jedes Dezibel vor dem Verstärker zählt

GPS garantiert am Boden nur eine Mindestempfangsleistung von −158,5 dBW für das zivile L1-C/A-Signal, gemessen am Ausgang einer Antenne mit 0 dBi Gewinn (GPS SPS Performance Standard, 5. Auflage 2020). Das entspricht −128,5 dBm. Das thermische Grundrauschen liegt bei Raumtemperatur bei etwa −174 dBm pro Hertz (Rohde & Schwarz, Understanding Noise). Der Abstand zwischen Nutzsignal und Rauschen ist also klein, und er ist die eigentliche Währung dieser Entscheidung.

Daraus folgt die Regel, die man wirklich braucht: Jedes Dezibel Verlust vor dem ersten Verstärker verschlechtert die Rauschzahl des Systems um genau ein Dezibel. Formal beschreibt das die Friis-Kaskadenformel für Rauschzahlen (F = F₁ + (F₂ − 1)/G₁ + …): Ein passives Bauteil mit 3 dB Verlust bringt auch 3 dB Rauschzahl mit. Verlust hinter dem LNA ist dagegen fast harmlos, weil er durch die Verstärkung davor geteilt wird.

Genau deshalb sitzt der LNA einer aktiven Antenne direkt am Antennenelement. Es geht nicht darum, „mehr Signal“ zu machen, sondern darum, das Kabel aus dem empfindlichsten Teil der Kette herauszunehmen. Eine aktive Antenne am Ende eines langen Kabels bringt daher fast nichts – die Reihenfolge im Signalweg ist wichtiger als die Verstärkung selbst.

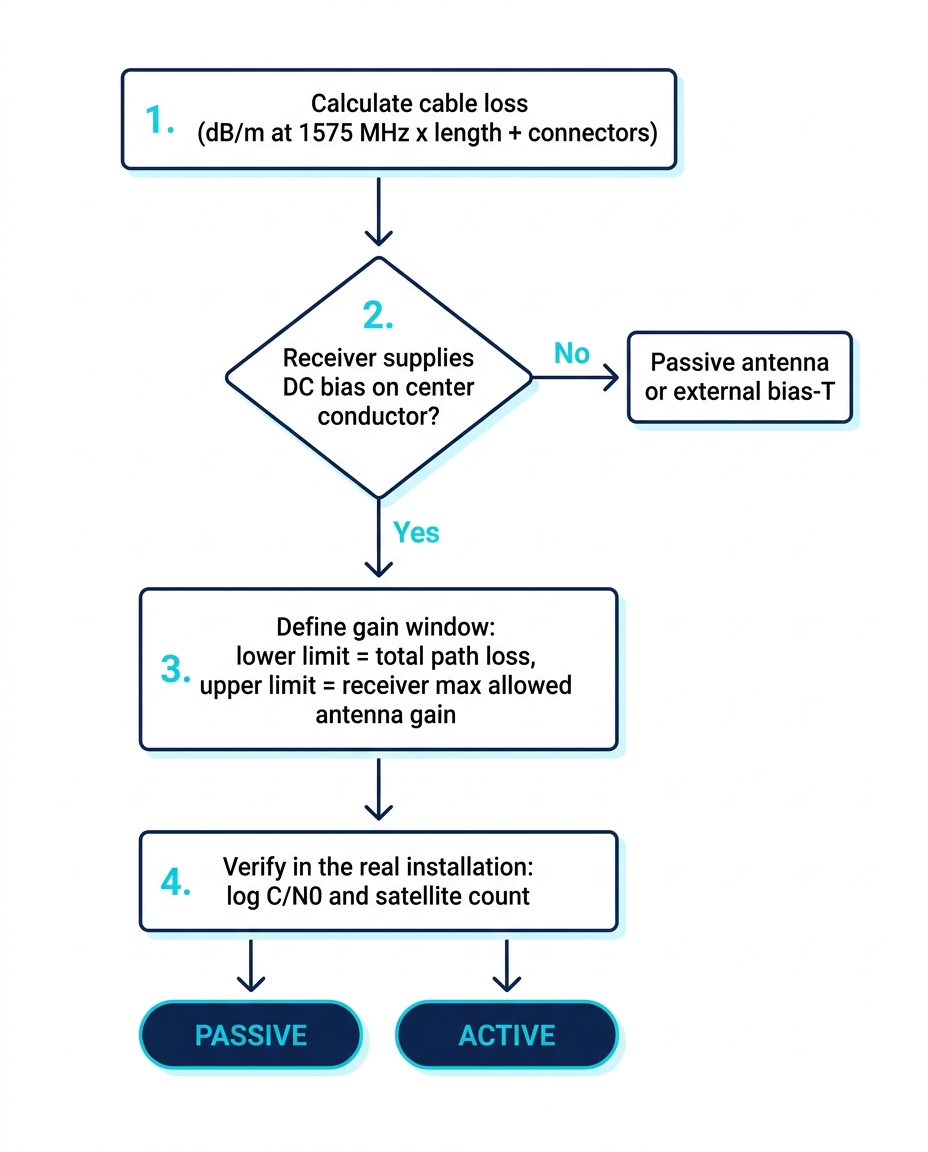

Die Entscheidung in vier Rechenschritten

1. Kabelverlust bestimmen. Dämpfung pro Meter bei 1575 MHz aus dem Kabeldatenblatt, multipliziert mit der Länge, plus etwa 0,1 bis 0,3 dB je Steckübergang.
2. Speisung prüfen. Liefert der Empfänger Gleichspannung auf dem Innenleiter (im Datenblatt oft V_ANT)? Welche Spannung, welcher maximale Strom, gibt es eine Kurzschluss- und Leerlauferkennung?
3. Verstärkungsfenster festlegen. Untergrenze: etwa der Gesamtverlust der Strecke. Obergrenze: die im Empfängerdatenblatt genannte maximal zulässige Antennenverstärkung.
4. Im echten Aufbau messen. Gleicher Empfänger, gleicher Einbauort, dokumentierte Kabelroute; C/N₀-Werte und Satellitenzahl protokollieren, nicht nur „Position ja/nein“.

Entscheidungstabelle

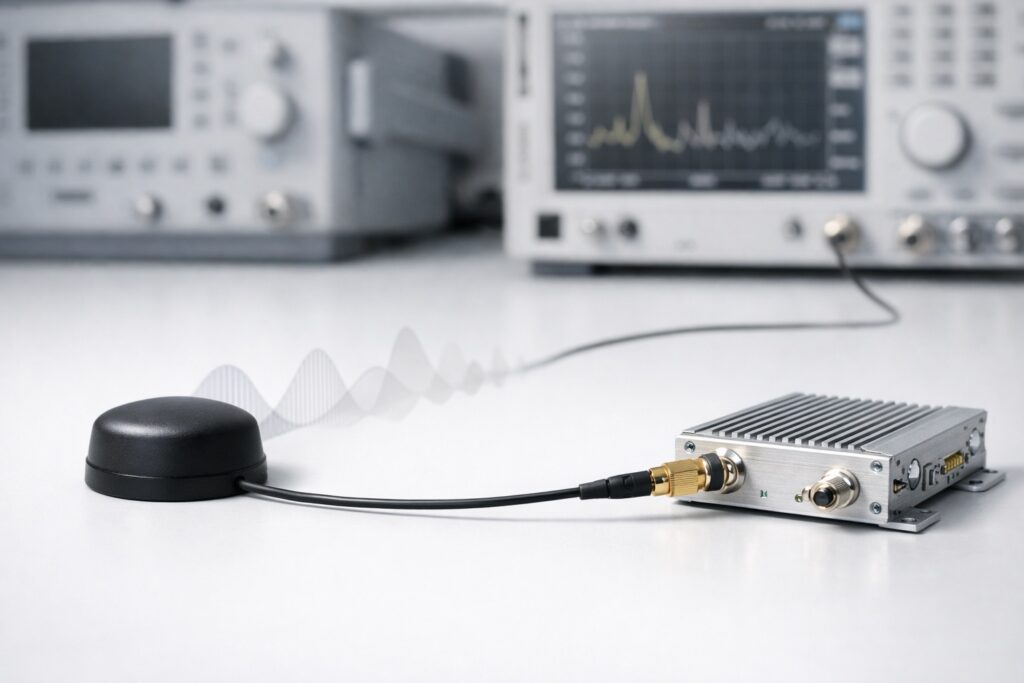

Warum die Kabeldämpfung so wichtig ist

Koaxialkabel dämpfen das Signal, und mit steigender Frequenz immer stärker. Statt über „lange“ oder „kurze“ Kabel zu diskutieren, können Sie den Wert ausrechnen. Viele Datenblätter nennen die Dämpfung bei 1 GHz; für die GPS-Frequenz L1 hilft diese Umrechnung:

Dämpfung bei 1575 MHz ≈ Dämpfung bei 1000 MHz × √(1575/1000) ≈ Wert bei 1 GHz × 1,25

Das ist eine Ingenieursschätzung, kein Messwert: Die Dämpfung dünner Koaxialkabel wird vom Skin-Effekt bestimmt und wächst näherungsweise mit der Wurzel der Frequenz. Für eine Vorauswahl ist das genau genug.

Datenblattwerte: RG174, RG58. Die Schätzung lässt sich gegenprüfen: Datenblätter fertiger GNSS-Antennen mit 5 m RG-174 nennen typisch rund 6,5 dB Kabelverlust – dieselbe Größenordnung wie die berechneten 7,0 dB.

Drei Beispiele, was das praktisch bedeutet:

• 15 cm Pigtail im Gerät: rund 0,2 bis 0,3 dB. Passiv ist unkritisch.
• 3 m RG174 zur Dachantenne, zwei Steckübergänge: rund 4,5 dB. Passiv verschenkt hier Empfindlichkeit; aktiv ist die sinnvolle Basis.
• 5 m RG174: rund 7 dB. Mit passiver Antenne fehlen dem Empfänger 7 dB, die kein Softwarefilter zurückholt. Wer beim gleichen Kabelweg auf RG58 wechselt, spart schon etwa 4,5 dB – manchmal ist das bessere Kabel die einfachere Lösung als der Verstärker.

Wichtig: Antennengewinn (dBi), LNA-Verstärkung (dB) und Kabelverlust (dB) sind drei verschiedene Größen. Nur die letzten beiden verrechnen sich direkt gegeneinander.

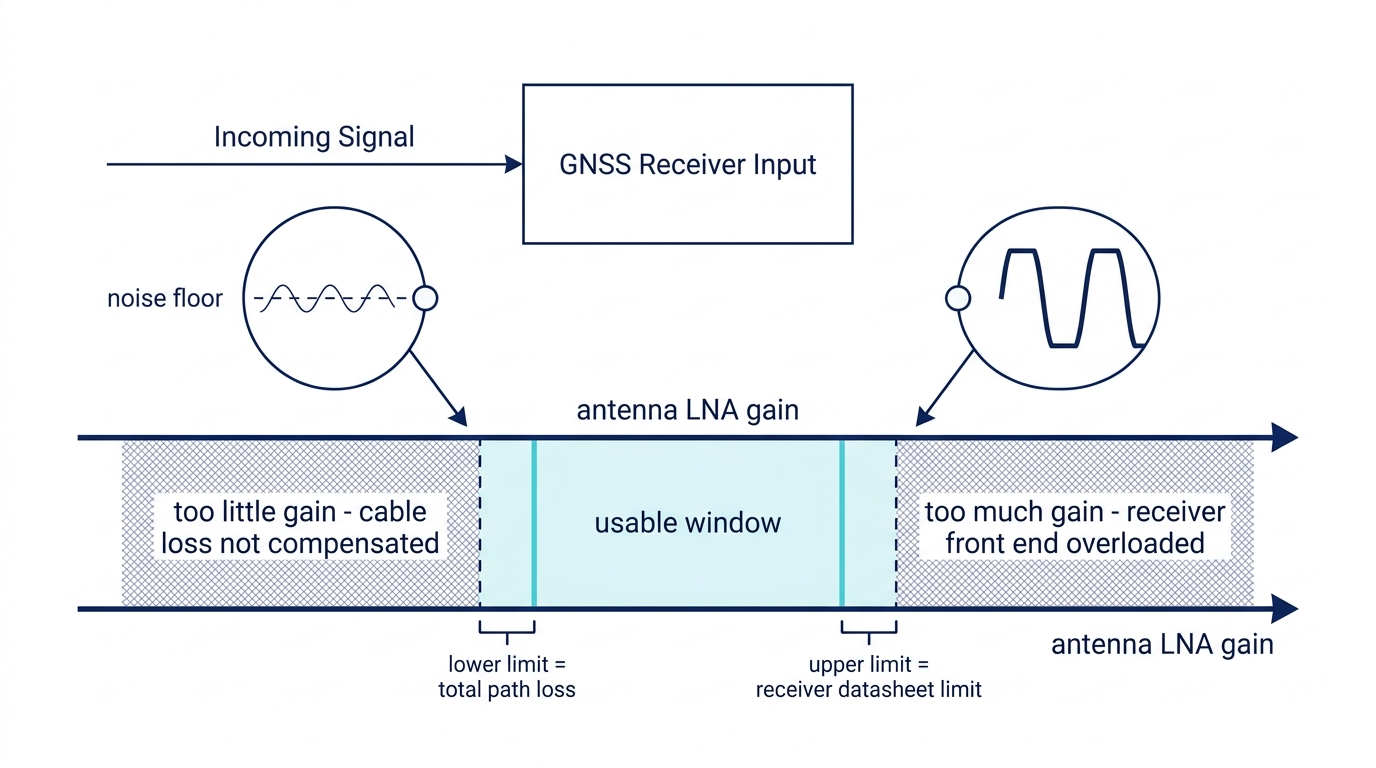

Wie viel LNA-Verstärkung ist richtig?

Verstärkung ist ein Fenster, keine Bestenliste. Beide Ränder sind real.

Untergrenze: Der LNA soll mindestens den Verlust der Strecke ausgleichen, damit am Empfängereingang wieder genug Signalabstand ankommt. Bei 4 dB Kabelverlust ist eine Antenne mit 3 dB Verstärkung sinnlos.

Obergrenze: Sie steht im Datenblatt des Empfängers, nicht im Datenblatt der Antenne. Integrationshinweise von GNSS-Modulherstellern nennen als Orientierung: etwa 15 dB genügen häufig auch für Kabellängen bis 5 m, oberhalb von rund 26 dB entsteht kaum noch Nutzen, und bei kurzen Kabeln mit mehr als etwa 35 dB kann der Eingang übersteuern (u-blox Application Note „GNSS antennas“, UBX-15030289). Viele Empfänger fordern zusätzlich eine Gesamtrauschzahl der externen Kette von etwa 3 dB oder weniger.

Daraus folgt eine Aussage, die den meisten Produktseiten fehlt: Eine Antenne mit 40 dB Verstärkung an einem 30-cm-Kabel ist kein Sicherheitsaufschlag, sondern ein Risiko. Zu viel Verstärkung vor dem Empfänger verkleinert den nutzbaren Dynamikbereich, kann die automatische Verstärkungsregelung an den Rand fahren und verstärkt Störsignale aus dem Nachbarband mit.

Praktisches Vorgehen: Gesamtverlust ausrechnen, 3 bis 6 dB Reserve addieren, dann die kleinste Verstärkung wählen, die dieses Fenster erfüllt und im Empfängerdatenblatt zulässig ist.

Wann eine passive GPS-Antenne sinnvoll ist

Passive Antennen passen gut zu kompakten Geräten, bei denen das Antennenelement direkt auf der Leiterplatte oder nur wenige Zentimeter vom GNSS-Modul entfernt sitzt. Typische Beispiele sind eingebettete Tracker, Sensoren und mobile Geräte.

Die Integration ist trotzdem nicht beliebig. Eine Keramik-Patchantenne benötigt ein geeignetes Referenzlayout, ausreichend freie Fläche und die vorgesehene Ausrichtung zum Himmel. Gehäuse, Akku, Display, Abschirmblech und andere Leiter können die Abstimmung verändern. Der Prototyp muss deshalb im vollständigen Endgerät gemessen werden.

Wann eine aktive GPS-Antenne sinnvoll ist

Eine aktive Antenne ist häufig die bessere Ausgangsbasis, wenn sie auf einem Fahrzeugdach, außerhalb eines Schaltschranks oder an einer anderen vom Empfänger entfernten Stelle montiert wird. Der LNA sitzt dann vor dem verlustbehafteten Kabel.

Vor der Bestellung sind mindestens diese Punkte abzugleichen:

• Unterstützt der Empfänger eine aktive Antenne?
• Welche Antennenspeisung stellt er bereit?
• Welche Stromaufnahme ist zulässig?
• Wie hoch sind Kabel- und Steckerverluste?
• Welche LNA-Verstärkung und welcher Frequenzbereich werden benötigt?
• Welcher Anschluss und welche Polarität passen wirklich?

Störfestigkeit: der zweite, oft übersehene Job der aktiven Antenne

Eine aktive Antenne verstärkt nicht nur, sie filtert auch. Das wird in Auswahlgesprächen selten erwähnt, entscheidet aber im Feld häufig über Stabilität.

Das GNSS-Band ist international geschützt: Der Bereich 1559–1610 MHz ist dem Funknavigations-Satellitenfunkdienst (RNSS) zugewiesen, das GPS-L1-Signal liegt bei 1575,42 MHz (Bandübersicht der NTIA). Direkt daneben arbeiten Mobilfunkdienste mit Sendeleistungen, die um viele Größenordnungen über dem Satellitensignal liegen. Ein LNA ohne ausreichende Sperrdämpfung verstärkt diese Nachbarn mit.

Dazu kommt die Störlage: Im Juni 2025 forderten 13 EU-Mitgliedstaaten in einem gemeinsamen Schreiben gemeinsame Maßnahmen gegen Jamming und Spoofing (Ratsdokument ST 9198/2025). In einer Debatte des Europäischen Parlaments im September 2025 wurde berichtet, dass allein in der Region Kaliningrad die Zahl der Spoofing-Quellen 2025 von 5 auf 29 gestiegen sei (Wortprotokoll vom 10.09.2025).

Für die Auswahl heißt das: Fragen Sie bei einer aktiven Antenne nicht nur nach der Verstärkung, sondern nach der Sperrdämpfung außerhalb des GNSS-Bands. In Umgebungen mit starken Mobilfunk- oder WLAN-Sendern in der Nähe ist eine gut gefilterte Antenne mit moderater Verstärkung meist die bessere Wahl als eine schlecht gefilterte mit hoher Verstärkung.

Häufige Fehler

Aktive Antenne ohne Versorgung: Die Antenne wirkt defekt, obwohl lediglich der LNA nicht gespeist wird.

Passive Antenne an verlustreicher Leitung: Der Empfänger erhält zu wenig nutzbares Signal, obwohl Antenne und Einbauort grundsätzlich passen.

Auswahl nur nach Verstärkung: Antennengewinn, LNA-Verstärkung und Kabelverlust werden vermischt. Das sind unterschiedliche Größen.

Zu viele Adapter: Jeder Übergang erhöht das Fehlerrisiko und kann die HF-Strecke verschlechtern.

Prüfung nur auf dem Labortisch: Massefläche, Gehäuse, Fahrzeug und reale Kabelroute fehlen; das Ergebnis ist nicht auf die Serie übertragbar.

Fehlersuche: die aktive Antenne wirkt defekt

Diese Reihenfolge spart Zeit und verhindert unnötige Rücksendungen:

1. Speisung nachweisen. Multimeter am Antennenanschluss des Empfängers zwischen Innenleiter und Schirm. Erwartet wird die im Datenblatt genannte Gleichspannung, typisch 3,0 V, 3,3 V oder 5 V. Keine Spannung heißt: Speisung ist nicht aktiviert oder nicht vorhanden.
2. Stromaufnahme prüfen. Aktive GNSS-Antennen ziehen typisch einige Milliampere bis rund 20 mA. Nahezu 0 mA deutet auf eine Unterbrechung im Kabel, ein deutlich zu hoher Wert auf einen Kurzschluss.
3. Antennenstatus auslesen. Viele Empfänger melden „antenna open“ oder „antenna short“. Diese Meldung ist die schnellste Diagnose und wird am häufigsten ignoriert.
4. Kabel und Stecker isolieren. Durchgang auf dem Innenleiter, kein Durchgang zwischen Innenleiter und Schirm. Adapterketten zuerst herausnehmen.
5. Erst danach die Antenne tauschen. In der Praxis liegt der Fehler häufiger in Speisung, Stecker oder Kabel als im Antennenelement.

So testen Sie die Entscheidung

Vergleichen Sie die beiden Varianten unter denselben Bedingungen. Nutzen Sie denselben Empfänger, denselben Einbauort und eine dokumentierte Kabelstrecke. Erfassen Sie nicht nur, ob eine Position angezeigt wird, sondern auch Signalqualitätswerte, Anzahl verfolgter Satelliten, Zeit bis zur ersten Positionsbestimmung und Verhalten bei typischen Abschattungen.

Wenn die aktive Variante nur auf dem Papier mehr Verstärkung bietet, in der realen Installation aber keine stabilere Reserve erzeugt, ist die zusätzliche Verstärkerstufe möglicherweise unnötig.

Häufig gestellte Fragen

Ist eine GPS-Antenne aktiv oder passiv?

Beides ist möglich. Ob eine GPS-Antenne aktiv oder passiv sein sollte, hängt von Empfänger, Einbauort, Leitung und Versorgung ab. Die Produktbezeichnung allein reicht nicht für die Entscheidung.

Worin besteht der Unterschied zwischen aktivem und passivem GPS?

Genauer gesagt betrifft der Unterschied die Antenne: Eine aktive Antenne enthält einen LNA und benötigt Strom. Eine passive Antenne besitzt keinen integrierten Verstärker.

Welche GPS-Antenne ist die beste?

Diejenige, die zum Frequenzbereich, Empfänger, Kabel, Einbauort und zur mechanischen Schnittstelle passt. Eine universell beste aktive oder passive GPS-Antenne gibt es nicht.

Wie erkenne ich, ob mein Empfänger eine Antennenspeisung liefert?

Im Datenblatt steht meist ein Pin oder eine Funktion wie V_ANT oder „antenna bias“. Praktisch messen Sie die Gleichspannung am Antennenanschluss gegen Masse. Ohne diese Spannung bleibt der LNA einer aktiven Antenne stumm.

Was ist eine Speiseweiche (Bias-T) und wann brauche ich sie?

Eine Speiseweiche koppelt eine externe Gleichspannung auf das Koaxialkabel, ohne den HF-Weg zu stören. Sie ist die Lösung, wenn Sie eine aktive Antenne an einem Empfänger ohne eigene Antennenspeisung betreiben müssen. Spannung, Strom und Polarität müssen zur Antenne passen.

Wie lang darf das Kabel bei einer passiven Antenne sein?

Es gibt keine allgemeine Länge, nur ein Verlustbudget. Rechnen Sie mit der Dämpfung Ihres Kabeltyps bei 1575 MHz: Bei RG174 sind wenige Meter bereits mehrere Dezibel, bei einem dickeren Kabel deutlich weniger. Sobald der Gesamtverlust in den Bereich von etwa 2 dB kommt, sollten Sie die aktive Variante prüfen.

Welche Angaben gehören in die Anfrage?

Für eine belastbare Auswahl senden Sie Frequenz beziehungsweise unterstützte GNSS-Systeme, Empfängermodell, Antennenspeisung, Kabeltyp und -länge, Einbauort, Steckverbinder, Umgebung und Stückzahl.
