Eine Keramikantenne ist ein kompakter Antennenstrahler, dessen dielektrischer Körper aus keramischem Material besteht. Je nach Bauform arbeitet sie als Chipantenne, keramische Patchantenne oder resonantes Mehrschichtbauteil. Sie wird häufig in GNSS-, IoT-, Bluetooth-, WLAN- und Mobilfunkgeräten eingesetzt, wenn wenig Platz verfügbar ist.
„Keramik“ beschreibt jedoch nur einen Teil der Konstruktion. Frequenzbereich, Strahlungsdiagramm, Bandbreite und Effizienz entstehen erst im Zusammenspiel mit Elektrodengeometrie, Einspeisung, Massefläche, Anpassnetzwerk und Endgerät.
Chipantenne und keramische Patchantenne unterscheiden

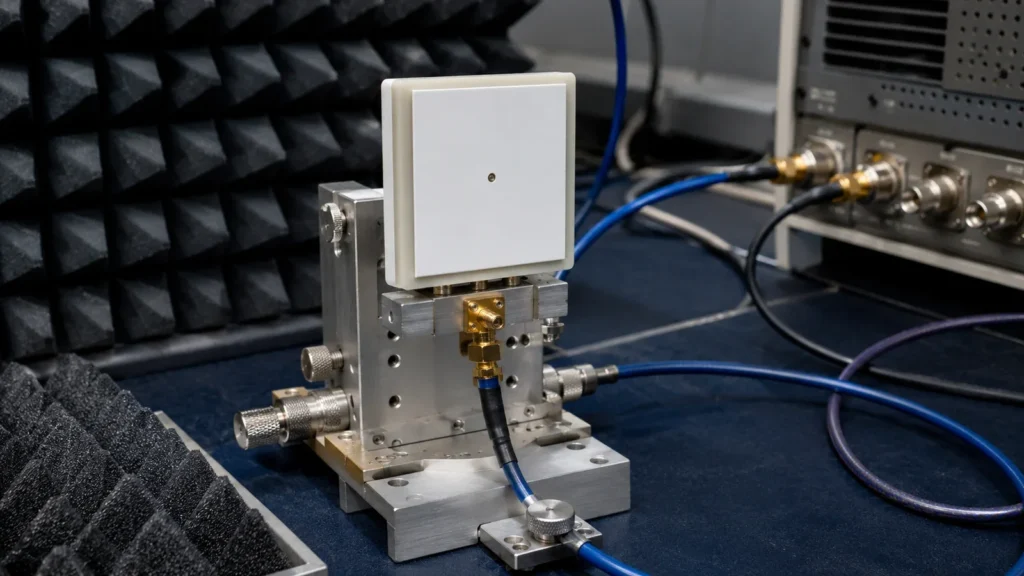

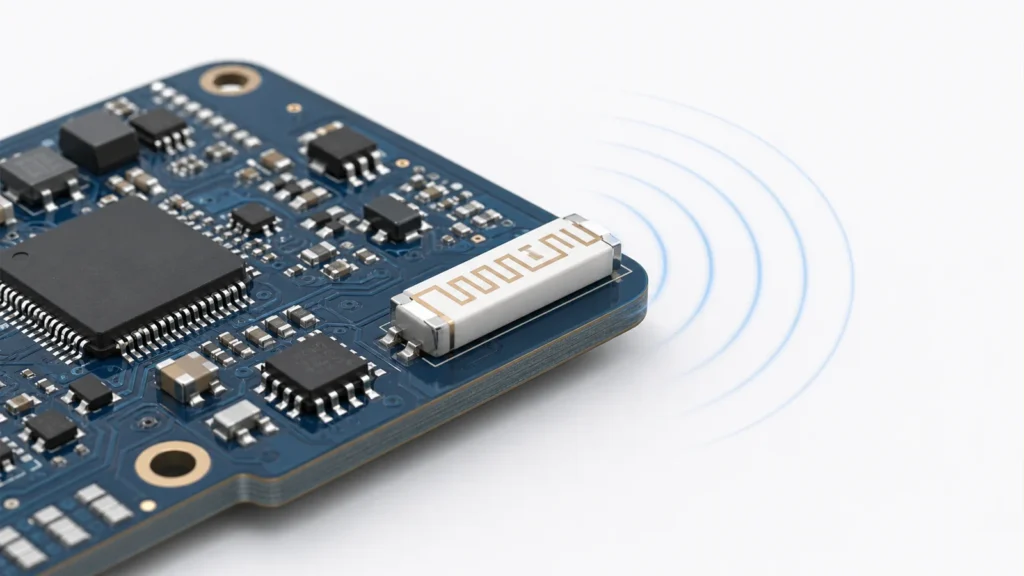

Eine keramische Chipantenne wird meist nahe einer Leiterplattenkante montiert und nutzt die Platine als Teil des Antennensystems. Sie kann für lineare Polarisation und unterschiedliche Funkbänder ausgelegt sein.
Eine keramische Patchantenne ist eine flache resonante Struktur auf einem Keramiksubstrat. GNSS-Patches sind häufig zirkular polarisiert und werden so montiert, dass ihre aktive Fläche zum Himmel zeigt. Nicht jede Keramikantenne ist daher eine Patchantenne und nicht jede Patchantenne besteht aus Keramik.
Warum Keramik verwendet wird
Keramische Materialien besitzen eine definierte Permittivität. Dadurch kann elektrische Länge auf kleinerem Raum realisiert werden als bei einer gleichartigen Struktur in Luft. Das ermöglicht kompakte Bauteile und eine für die Serienbestückung geeignete Form.
Die Verkleinerung ist kein kostenloser Gewinn. Hohe Miniaturisierung kann Bandbreite und Effizienz begrenzen. Deshalb muss das Bauteil zum exakten Band und zur realen Umgebung passen.
Vorteile
- kompakte, bestückbare Bauform,
- reproduzierbare Geometrie in der Serienfertigung,
- Referenzlayouts und Matching-Empfehlungen verfügbar,
- Austausch einer Variante möglich, ohne die komplette Antennenleiterbahn neu zu zeichnen,
- geeignet für automatisierte SMT-Prozesse.
Grenzen
- Die Massefläche und der Keep-out-Bereich bleiben wichtig.
- Akku, Display, Metall, Kabel und Gehäuse können die Resonanz verschieben.
- Ein kleines Bauteil deckt nicht automatisch mehrere breite Bänder ab.
- Die Nennleistung im Referenzaufbau ist nicht automatisch die Leistung im Produkt.
- Mehrere Funkmodule können sich gegenseitig koppeln oder desensibilisieren.
Europäische Frequenzbeispiele
Für IoT-Projekte in Europa kann 868 MHz relevant sein. WLAN und Bluetooth arbeiten typischerweise in 2,4-GHz-Bereichen, GNSS verwendet eigene Navigationsbänder. Eine für einen anderen regionalen ISM-Bereich abgestimmte Variante darf nicht allein wegen ähnlicher Bauform als passende 868-MHz-Antenne behandelt werden. Entscheidend ist der veröffentlichte Frequenzbereich und die Messung im Gerät.
Platzierung auf der Leiterplatte
Setzen Sie die Antenne an die im Referenzlayout vorgesehene Platinenkante und halten Sie den definierten Sperrbereich frei. Führen Sie keine Massefläche, Signalleitung, Abschirmdose oder Befestigungsschraube unkontrolliert durch diesen Bereich. Das Anpassnetzwerk sollte zugänglich bleiben, damit Prototypen nachgemessen und abgestimmt werden können.

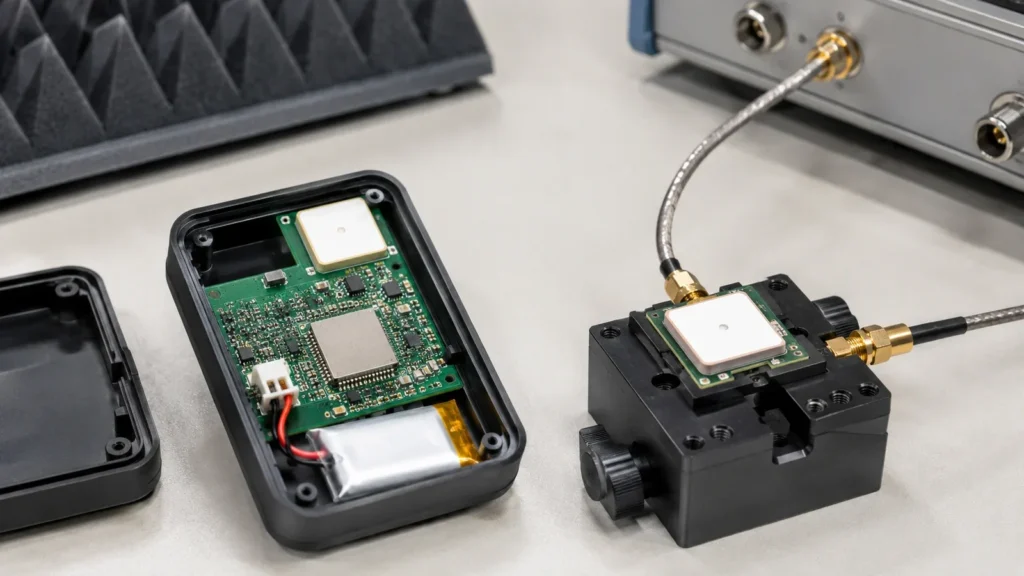

Das Gehäuse gehört zum Antennendesign
Kunststoffart, Wandstärke, Beschichtung, Klebstoff und Abstand verändern die elektrische Umgebung. Metallgehäuse können die Antenne stark abschatten; metallisierte Lacke oder Displays können ähnliche Effekte verursachen. Testen Sie deshalb nicht nur eine offene Entwicklungsplatine.
Indoor coverage
Planning antenna coverage inside a building?
Share the building type, coverage area, frequency bands and donor/ceiling antenna requirements. We will help you choose the right components.
Mehrere Funkstandards in einem Produkt
Bei GNSS plus LTE, WLAN oder Bluetooth müssen Frequenzabstand, physischer Abstand, Oberwellen, Kabel und Abschirmung gemeinsam betrachtet werden. Eine gute Einzelmessung garantiert noch keine gute Koexistenz im Mehrfunksystem.

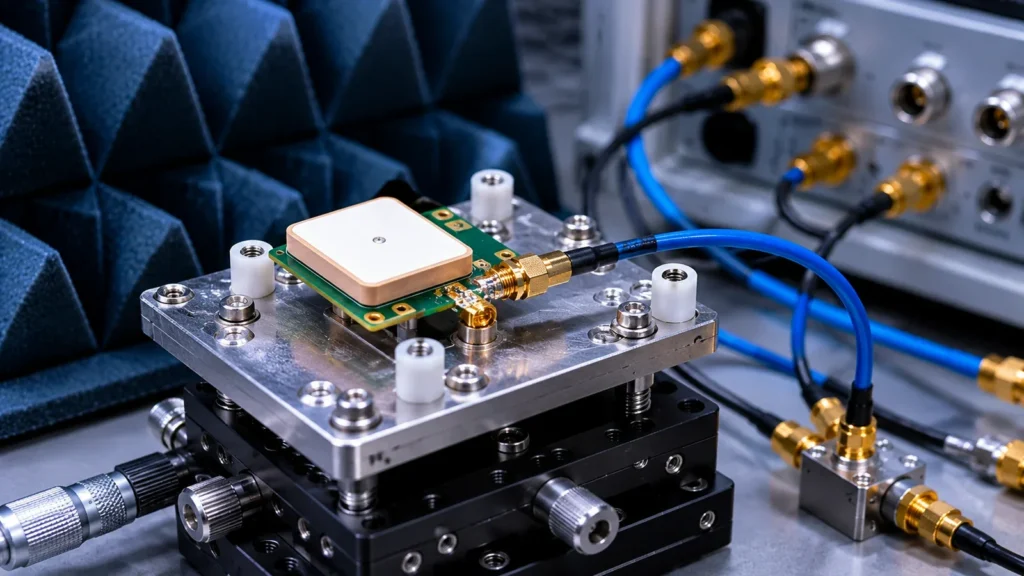

Prüfplan vor der Freigabe
- Frequenzbänder und gewünschte Polarisation festlegen.
- Referenzlayout, Massefläche und Keep-out übernehmen.
- Seriennahes Gehäuse, Akku und Display montieren.
- S11 oder VSWR im vollständigen Aufbau messen.
- Effizienz, Richtdiagramm und Empfängerleistung prüfen.
- Fertigungstoleranzen und mehrere Muster vergleichen.
Häufige Fragen
Wie funktionieren Keramik-Patchantennen?
Eine metallische Patchstruktur resoniert auf einem keramischen Substrat über einer Massefläche. Geometrie, Material, Speisepunkt und Massefläche legen Frequenz und Polarisation fest.
Was sind die Nachteile von Patchantennen?
Typische Grenzen sind schmale Bandbreite, Abhängigkeit von Massefläche und Gehäuse sowie eine gerichtete Abstrahlung. Bei zufälliger Geräteorientierung kann eine andere Bauform geeigneter sein.
Weiterführende Ratgeber
- Keramik-, PCB- und FPC-Antennen vergleichen
- Aktive oder passive GPS-Antennen
- GPS und GNSS unterscheiden
Produktausführungen vergleichen
Vergleichen Sie das genaue Modell und seine veröffentlichten Daten, bevor Sie Muster oder ein Serienangebot anfragen. Änderungen an Stecker oder Kabel müssen für das gewählte Modell bestätigt werden.
| Modell | Frequenz | Gewinn | Anschluss | Datenblatt |
|---|---|---|---|---|
| GL-DYS2501 | (MHz) GPS :1575.42MHz | — | — | |
| GL-DYS2502 | (70×70mm2 | — | — | |
| GL2504 | GPS :1575.42MHz GLONASS：1602Mhz | ≥2dBi(connecting PCB) | — | Modell ansehen |
| GL-DYS18N4 | 1575.42 ± 3.0 MHz 1602-1608MHz ≥15 dB ≦1.5 | — | — |
Die Werte stammen aus den jeweiligen Produktdaten. Fehlt eine Einheit oder ein Wert, prüfen Sie vor der Festlegung des Bauteils das Datenblatt.
Vor der Bestellung
- Gleichen Sie alle benötigten Frequenzbänder ab; die Bezeichnung einer Produktfamilie allein reicht nicht aus.
- Prüfen Sie Steckertyp und Kontaktgeschlecht, Kabelführung, Bauraum und Geräteschnittstelle.
- Entnehmen Sie Prüfbedingungen und Einbaugrenzen dem Datenblatt des genauen Modells.
Standardmodell auswählen oder Änderung anfragen
Nennen Sie für eine Standardausführung Modell und Stückzahl. Beschreiben Sie bei Änderungen Frequenzband, Bauraum, Kabellänge und Stecker. Musterverfügbarkeit, Mindestmenge und Lieferbedingungen werden im Angebot bestätigt.
