Bei einer eingebetteten Antenne entscheidet nicht nur die Größe des Bauteils. Frequenzband, verfügbare Leiterplattenfläche, Einbauort, Gehäuse, Entwicklungsaufwand und Stückzahl bestimmen gemeinsam, ob eine Keramikantenne, eine PCB-Leiterbahnantenne oder eine FPC-Antenne sinnvoll ist.
Die kurze Auswahlregel lautet:
- Keramikantenne: kompakte, bestückbare Lösung, wenn das Referenzlayout und die Abstimmung eingehalten werden können.
- PCB-Antenne: keine separate Antennenkomponente, aber höherer HF-Entwicklungsaufwand und starke Abhängigkeit vom finalen Layout.
- FPC-Antenne: flexibler Einbau abseits einer ungünstigen Hauptplatine, dafür zusätzliche Leitung, Befestigung und Montagekontrolle.
Keine Bauform ist grundsätzlich die beste. Die richtige Architektur ist diejenige, die im seriennahen Gerät die geforderte Funkleistung reproduzierbar erreicht.

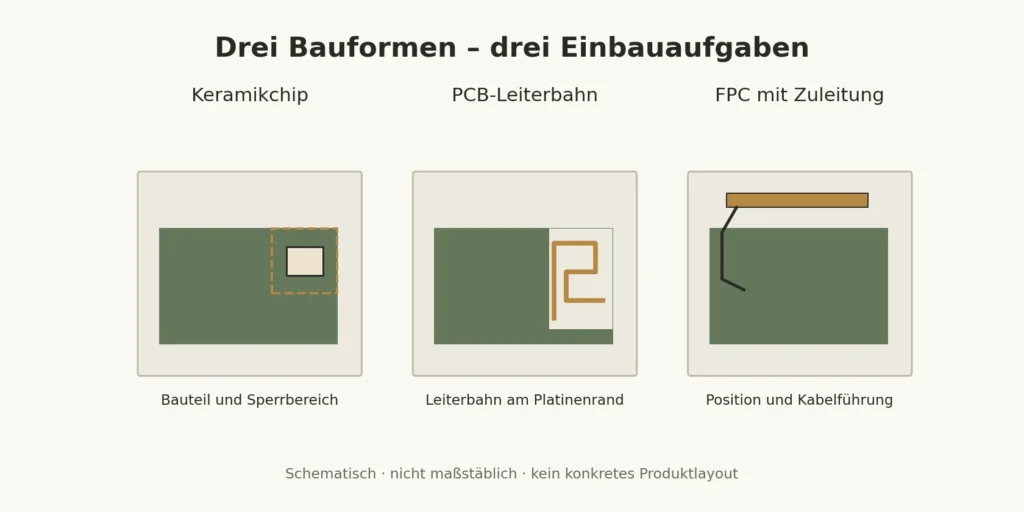

Schematische Einbauorte, keine maßstäblichen Produktzeichnungen. Sperrbereiche und Massebezug sind für jedes konkrete Design zu prüfen.
Die drei Architekturen
Mit Keramikantenne ist hier vor allem eine bestückbare keramische Chipantenne gemeint. Eine keramische GNSS-Patchantenne ist eine andere Bauform und darf nicht allein wegen des gleichen Materials als Ersatz behandelt werden. Der Chip benötigt eine definierte Platzierung, einen passenden Massebezug, den vorgeschriebenen Sperrbereich und gegebenenfalls ein Anpassnetzwerk.
Eine PCB-Antenne wird als Kupferstruktur direkt in das Leiterplattenlayout integriert. Dazu gehören gedruckte Monopole, Mäanderstrukturen, IFA- oder PIFA-Varianten und andere Leiterbahnformen. Bauteilkosten entfallen, doch Änderungen an Stack-up, Platinenkontur oder Massefläche können eine erneute Abstimmung erzwingen.
Eine FPC-Antenne sitzt auf einer flexiblen Leiterfolie. Sie lässt sich im Gehäuse dort platzieren, wo mehr Abstand zu Abschirmungen, Display, Akku oder Hauptplatine vorhanden ist. Ihre Leistung hängt dann zusätzlich von Klebefläche, Kabelführung, Steckverbinder und Montagewiederholbarkeit ab.
Zuerst das Frequenzband festlegen
Listen Sie alle Sende- und Empfangsbänder auf, bevor Sie nach einer Bauform suchen. Aus dem Materialnamen lässt sich nicht ableiten, dass eine Antenne automatisch schmal- oder breitbandig ist. Die nutzbare Bandbreite entsteht aus der gesamten Geometrie, Massefläche, Einspeisung, Abstimmung und Umgebung.
Für europäische IoT-Geräte kann beispielsweise 868 MHz relevant sein; für WLAN und Bluetooth 2,4 GHz, für GNSS mehrere Navigationsbänder. Eine Architektur, die für 2,4 GHz gut in ein kleines Gerät passt, kann bei einer deutlich niedrigeren Frequenz viel mehr wirksame Länge oder Volumen benötigen.
Platzbedarf richtig vergleichen
Vergleichen Sie nicht nur die Außenmaße der Antenne. Zur realen Fläche gehören:
- Keep-out-Bereich um den Strahler,
- benötigte Massefläche,
- Speiseleitung und Anpassnetzwerk,
- Abstand zu Akku, Display, Kabeln und Metall,
- Montage- und Fertigungstoleranzen.
Eine kleine Keramikkomponente kann einen großen Sperrbereich verlangen. Eine PCB-Antenne kostet kein separates Bauteil, belegt aber wertvolle Platinenkante. Eine FPC-Antenne spart Platz auf der Hauptplatine, benötigt dafür eine reproduzierbare Position im Gehäuse.
Entwicklungsaufwand und Stückzahl
PCB-Antennen eignen sich besonders, wenn HF-Layout, Simulation, VNA-Messung und OTA-Prüfung im Entwicklungsteam vorhanden sind und das Platinenlayout über die Serie stabil bleibt. Keramikantennen können den Start vereinfachen, müssen aber trotzdem im Endgerät abgestimmt werden. FPC-Lösungen helfen, wenn der beste Antennenort nicht auf der Hauptplatine liegt.
Bei hohen Stückzahlen zählt nicht nur der Preis pro Antenne. Rechnen Sie Prototypenschleifen, HF-Arbeitszeit, zusätzliche Leiterplattenfläche, Kabelmontage, Ausschuss und End-of-Line-Prüfung mit ein.
Beispiel aus dem aktuellen Produktspektrum
GL916R35 (Produktseite auf Englisch) und GLFPC01 (Produktseite auf Englisch) zeigen zwei unterschiedliche Bauformen aus dem Produktspektrum. Sie sind kein kontrollierter Leistungsvergleich: Ein geeigneter Vergleich benötigt dieselben Zielbänder, ein vergleichbares Endgerät und dieselben Messbedingungen. Aus den beiden Modellnamen lässt sich keine allgemeine Rangfolge ableiten.
Entscheidungstabelle
| Projektbedingung | Häufig sinnvoller Startpunkt |
|---|---|
| Sehr wenig Bauraum, klarer Referenzaufbau | Keramikantenne |
| Stabiles PCB, eigenes HF-Layout-Know-how, Kostendruck in Serie | PCB-Antenne |
| Besserer Antennenort im Gehäuse als auf der Hauptplatine | FPC-Antenne |
| Häufige Änderungen an Platine oder Gehäuse | Abstimmung und Messung erneut einplanen; keine Bauform bleibt automatisch unverändert |
| Metallisches oder stark abgeschirmtes Produkt | Externe Antenne mitprüfen |
Im fertigen Gerät validieren
Messen Sie mit seriennaher Leiterplatte, Akku, Display, Abschirmungen, Kabeln und Gehäuse. Ein gutes VSWR allein genügt nicht. Prüfen Sie mindestens Anpassung, Effizienz, Strahlungsdiagramm sowie Empfängerempfindlichkeit oder Linkreserve.
Für eine technische Anfrage helfen: Frequenzbänder, PCB- und Gehäusezeichnung, Material, verfügbare Position, Kabel und Stecker, Stückzahl, Umgebung und gewünschte Prüfwerte.

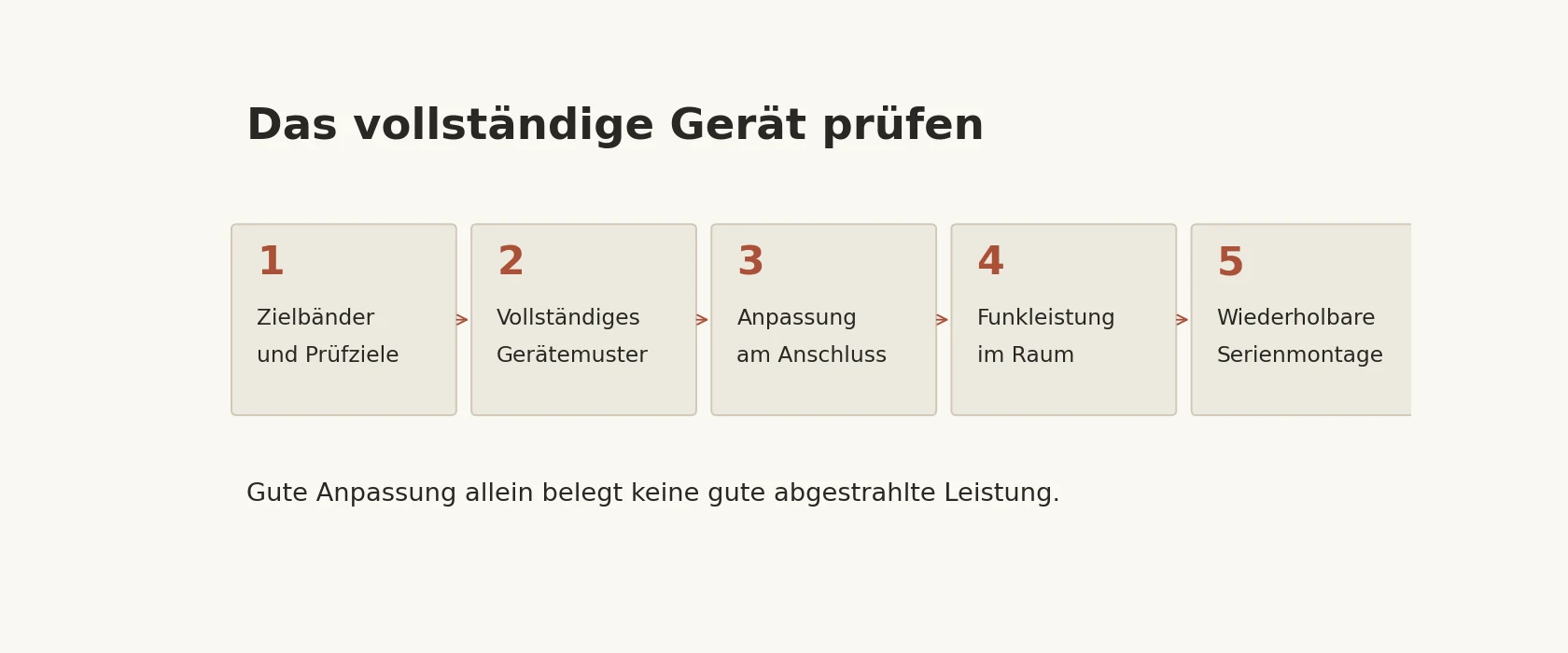

Vom ersten Muster zur Serienfreigabe
- Legen Sie die benötigten Frequenzbänder und die Prüfziele fest. Halten Sie auch fest, ob das Gerät am Körper, an einer Wand oder nahe Metall betrieben wird.
- Bauen Sie ein Muster mit dem vorgesehenen PCB-Aufbau und dem vollständigen Gehäuse. Dokumentieren Sie Antennenposition und Kabelführung.
- Prüfen Sie die Anpassung mit einem Vektornetzwerkanalysator. Dieses Messgerät zeigt unter anderem, wie viel Leistung am Antennenanschluss zurückreflektiert wird.
- Prüfen Sie zusätzlich die abgestrahlte beziehungsweise empfangene Leistung im Raum. Diese OTA-Prüfung erfasst das Gerät mit Antenne, Gehäuse und Elektronik gemeinsam.
- Vergleichen Sie mehrere seriennah montierte Muster. Übernehmen Sie die geprüfte Einbauposition und zulässige Toleranzen in die Fertigungsunterlagen.
Ein gut angepasster Anschluss kann trotzdem zu einer verlustreichen Antenne gehören. Deshalb ersetzt die Anschlussmessung keine Prüfung der Funkleistung des vollständigen Geräts.
Die Freigabe betrifft das vollständige Gerät, nicht nur das Antennenbauteil.
Für Geräte mit mehreren Funkmodulen müssen auch gleichzeitiger Betrieb, gegenseitige Beeinflussung und gegebenenfalls die Entkopplung zwischen Antennen geprüft werden. Der Leitfaden zur Antennenpolarisation erläutert die räumliche Ausrichtung; die Übersicht der Antennenstecker hilft bei der Anschlussauswahl.
Häufige Fragen
Welche Antenne ist besser: Leiterbahnantenne oder Chipantenne?
Das hängt von Platz, Frequenz, Entwicklungsressourcen und Serienkosten ab. Eine Chipantenne ist nicht automatisch leistungsfähiger; eine Leiterbahnantenne ist nicht automatisch günstiger, wenn mehrere Layout- und Abstimmungsrunden nötig werden.
Wie funktionieren Keramik-Patchantennen?
Sie nutzen einen keramischen dielektrischen Körper und eine definierte Metallstruktur als resonanten Strahler. Abmessungen, Permittivität, Einspeisung und Massefläche legen Frequenz, Bandbreite und Polarisation mit fest.
Was ist eine PCB-Antenne?
Eine PCB-Antenne ist eine auf der Leiterplatte aus Kupfer realisierte Antennenstruktur. Sie ist Teil des gesamten Layouts und muss zusammen mit Massefläche, Speiseleitung, Gehäuse und nahegelegenen Bauteilen abgestimmt werden.
Nächster Schritt für Ihr Gerät
Senden Sie Zielbänder, PCB- und Gehäusezeichnung sowie den geplanten Einbauort mit Ihrer technischen Anfrage. So lässt sich ein sinnvoller Musteraufbau auswählen, bevor die Mechanik und das Leiterplattenlayout festgelegt werden.
Technische Quellen
- Texas Instruments: AN058 – Antenna Selection Guide – Antennenarchitekturen und Integrationsbedingungen.
- Texas Instruments: Hardware Configuration and PCB Design Considerations – Layout und Antennenanpassung.
- Taoglas: Antenna Integration and Optimization – Einbauposition, Massefläche und mechanische Umgebung.
- Rohde & Schwarz: Antennenmessung mit einem Vektornetzwerkanalysator – Unterschied zwischen Impedanz- und Strahlungsmessung.
