Was bringt eine MIMO-Antenne? Vorteile, Grenzen und Auswahl

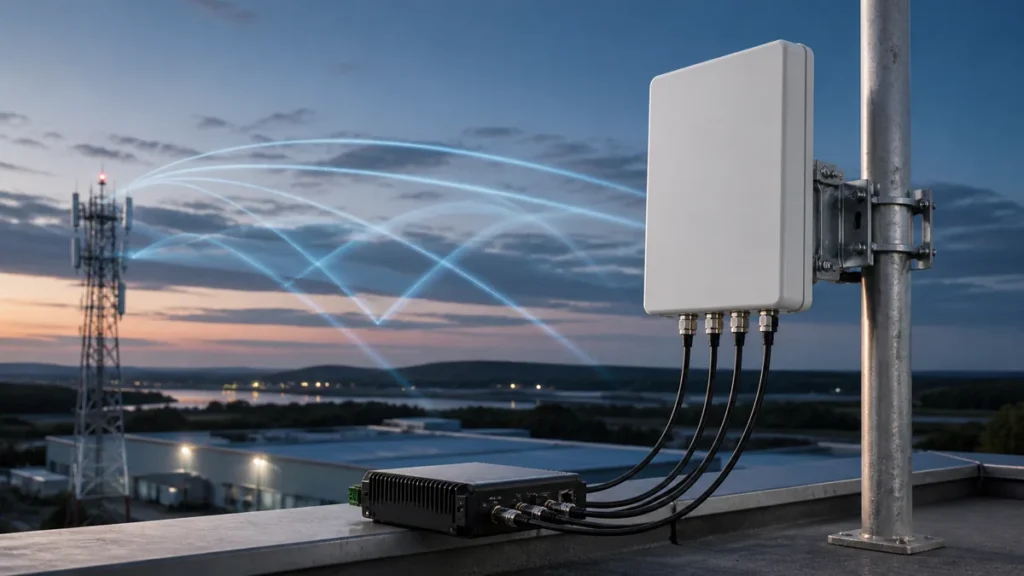

Was bringt die MIMO Antenne im Alltag wirklich – mehr Tempo, mehr Reichweite oder nur ein größeres Gehäuse auf dem Dach? Sie kann den nutzbaren Datendurchsatz, die Stabilität und die Kapazität einer Funkverbindung verbessern, indem sie mehrere voneinander unterscheidbare Sende- und Empfangspfade parallel nutzt.

Kurzantwort: MIMO überträgt über mehrere Funkpfade gleichzeitig. Es ist kein aktiver Verstärker und liefert keine garantierte Prozentzahl. Der Sprung von 2×2 auf 4×4 verdoppelt die Rate nur auf dem Papier – im realen Netzbetrieb liegt der Zuwachs im Mittel bei rund 60 Prozent. Der Nutzen entsteht nur, wenn Funkmodul, Netz, Antennenanschlüsse, Frequenzbänder und Installation zusammenpassen.

Dieser Leitfaden zeigt drei Dinge, die in den meisten Ratgebern fehlen: wie Sie die tatsächlich nutzbare Pfadzahl Ihres Routers feststellen, wie Sie den Nutzen vorher und nachher reproduzierbar messen, und wie viel Antennengewinn Ihnen das Kabel wieder wegnimmt.

Was bedeutet MIMO bei Antennen?

MIMO steht für „Multiple Input, Multiple Output“. Im Unterschied zu SISO mit einem Sende- und einem Empfangspfad arbeitet MIMO mit mehreren Pfaden. Bei 2×2 MIMO sind typischerweise zwei Sende- und zwei Empfangszweige beteiligt; bei 4×4 MIMO sind es bis zu vier.

Die Aufschrift „MIMO-Antenne“ allein beschreibt deshalb noch nicht die Leistung. Entscheidend ist das Gesamtsystem. Ein Router mit zwei externen Mobilfunkanschlüssen kann nicht allein durch den Anschluss einer Vier-Port-Antenne zu einem 4×4-Gerät werden. Umgekehrt kann ein 4×4-fähiger Router seine vorgesehenen externen Pfade nur nutzen, wenn die passende Anzahl von Antennenelementen und Kabeln angeschlossen ist.

Welche Vorteile bringt MIMO wirklich?

• Räumliche Multiplexierung: Mehrere Datenströme werden gleichzeitig über unterscheidbare Funkpfade übertragen. Das kann den Datendurchsatz erhöhen, wenn Netz und Funkkanal genügend unabhängige Pfade bereitstellen.
• Diversität: Mehrere Empfangswege helfen dem Empfänger, Abschattung und Mehrwegeausbreitung besser zu verarbeiten. Das kann eine Verbindung robuster machen.
• Interferenz- und Array-Gewinne: Durch die gemeinsame Verarbeitung mehrerer Signale kann ein System Nutzsignale besser trennen oder bündeln. Welche Verfahren tatsächlich aktiv sind, hängt von Netz und Endgerät ab.

Diese Vorteile treten nicht immer gleichzeitig und nicht in einer festen Größenordnung auf. Ein ausgelasteter Mobilfunkmast, eine begrenzte Tarifrate oder ein Router ohne Unterstützung für das verwendete Band bleibt auch mit einer passenden MIMO-Antenne ein Engpass.

Ein belastbarer Anhaltspunkt aus dem Netzbetrieb: Beim Ausbau von 4×4 MIMO im LTE-Netz stieg die nominelle Spitzenrate in der eingesetzten Konfiguration von 300 auf 480 Mbit/s. In der Praxis lag der Temposchub jedoch „im Mittel bei 60 Prozent“ – und das ohne zusätzliches Spektrum, allein durch bessere Ausnutzung der vorhandenen Frequenzen (Deutsche Telekom, 2018). Rechnen Sie also mit einem deutlichen, aber nicht linearen Zugewinn: Mehr Pfade bringen Prozente, keine Vervielfachung.

Warum wird das Signal nicht automatisch stärker?

Signalpegel, Signalqualität, Stabilität und Datendurchsatz sind verschiedene Dinge. Eine externe Antenne kann an einem besseren Montageort einen günstigeren Funkweg erschließen. MIMO selbst erzeugt aber keine zusätzliche Sendeleistung.

Auch ein stärkerer angezeigter Pegel bedeutet nicht automatisch mehr Geschwindigkeit. Für LTE und 5G sind neben dem Pegel beispielsweise Störungen, Signalqualität, verwendetes Band, Zelllast und die vom Netz zugeteilten Ressourcen wichtig. Vergleichen Sie eine Installation deshalb mit wiederholbaren Messungen am selben Gerät: RSRP, RSRQ, SINR sowie Download, Upload und Latenz unter möglichst ähnlichen Bedingungen.

Vorher/Nachher richtig messen: ein reproduzierbares Protokoll

Die meisten Erfahrungsberichte in Foren scheitern an derselben Stelle: Es wird einmal vor und einmal nach dem Umbau gemessen, aber unter völlig anderen Bedingungen. Ein Ergebnis ist nur dann aussagekräftig, wenn Sie diese fünf Größen konstant halten:

1. Gleiche Zelle, gleiches Band. Notieren Sie Cell ID, Band und Bandbreite aus der Router-Diagnoseseite. Wechselt das Modem zwischen den Messungen die Zelle oder das Band, vergleichen Sie zwei verschiedene Funkstrecken – nicht zwei Antennen.
2. Gleiches Zeitfenster. Messen Sie beide Zustände am selben Wochentag zur selben Uhrzeit, idealerweise außerhalb der Abendspitze. Zelllast verändert den Durchsatz stärker als viele Antennenwechsel.
3. Mehrere Durchläufe. Mindestens fünf Messungen je Zustand, dann den Median verwenden. Einzelwerte sind Rauschen.
4. Vollständiger Messsatz. RSRP (Pegel), RSRQ und SINR (Qualität) und Download/Upload/Latenz. Ein besserer RSRP bei gleichbleibendem SINR bedeutet meist keinen höheren Durchsatz.
5. Pfadweise prüfen. Zeigt der Router Werte je Antennenpfad (RX0/RX1, teils RX2/RX3) an, notieren Sie diese einzeln. Eine große Differenz zwischen den Pfaden ist der häufigste Hinweis auf ein defektes Kabel, einen nicht angeschlossenen Port oder einen falsch gesteckten Adapter.

Minimal-Tabelle für Ihr Protokoll: Datum · Uhrzeit · Cell ID · Band · RSRP je Pfad · RSRQ · SINR · Download · Upload · Ping · Bemerkung. Zehn Zeilen genügen, um eine Investition zu rechtfertigen oder zu verwerfen.

2×2 oder 4×4 MIMO?

Die erste Regel lautet: Antennenpfade an das Funkgerät anpassen. Prüfen Sie im Datenblatt des Routers oder Modems, wie viele externe Mobilfunkanschlüsse tatsächlich für LTE oder 5G vorgesehen sind und ob das Gerät dort 2×2 oder 4×4 MIMO unterstützt.

Eine 2×2-MIMO-Antenne passt zu Geräten mit zwei vorgesehenen RF-Pfaden. Eine 4×4-MIMO-Antenne stellt vier unabhängige Pfade bereit, benötigt dafür aber vier passende Anschlüsse, Kabel und eine entsprechende Geräteunterstützung. Vier Ports bedeuten nicht automatisch die doppelte reale Geschwindigkeit gegenüber zwei Ports. Der Gewinn hängt vom Funkkanal, vom Netz und von der Fähigkeit des Modems ab, mehrere Datenströme zu nutzen.

Beachten Sie außerdem, ob alle Anschlüsse gleichwertig sind. Manche Geräte kennzeichnen Haupt-, Diversity- oder bestimmte 5G-Ports getrennt. Die Bedienungsanleitung des Geräts ist hier wichtiger als eine allgemeine Verkabelungsregel.

So bestimmen Sie die real nutzbare Pfadzahl

Die Portzahl am Gehäuse ist keine verlässliche Angabe. Prüfen Sie stattdessen in dieser Reihenfolge:

• Datenblatt statt Produktseite. Suchen Sie die Angabe „DL MIMO“ oder „4×4 DL MIMO“ pro Band. Viele Geräte unterstützen 4×4 nur auf einzelnen Bändern und fallen auf anderen Bändern auf 2×2 zurück.
• Diagnoseseite auslesen. Zeigt der Router nur RX0 und RX1 an, sind auch bei vier Buchsen nur zwei Empfangspfade aktiv. Erscheinen RX2/RX3 mit plausiblen Pegeln, arbeitet die Kette tatsächlich vierfach.
• Durchgehende Kette prüfen. 4×4 verlangt vier vollständige Wege von der Antenne bis zum Modem: vier Antennenelemente, vier Kabel, vier Buchsen. Fehlt ein Glied, bleibt die Verbindung effektiv 2×2 (LTE-Anbieter.info).
• Netzseite mitdenken. Nicht jede Zelle sendet vier Schichten. Klassische LTE-Konfigurationen arbeiten im Downlink weiterhin mit 2×2; 4×4 ist Ausbaustand, keine Selbstverständlichkeit.

Daraus folgt eine nüchterne Kaufregel: Eine 4×4-Antenne lohnt sich erst, wenn Gerät und Zelle und Verkabelung vier Pfade tragen. Andernfalls zahlen Sie zwei Ports, die nichts übertragen.

Wann hilft eine externe MIMO-Antenne?

Eine externe MIMO-Antenne ist besonders prüfenswert, wenn der Router innen durch Wände, Wärmeschutzverglasung, ein Metallgehäuse oder einen ungünstigen Technikraum abgeschirmt wird. Ein höherer oder freierer Montageort kann dann einen besseren Funkweg bieten.

Auch bei einer gerichteten Verbindung kann eine Außenantenne helfen, wenn sich eine geeignete Basisstation eingrenzen lässt. Die geografisch nächste Station ist allerdings nicht zwingend die beste. Gelände, Gebäude, Reflexionen, Störungen und Zelllast verändern das Ergebnis. Eine Richtantenne sollte daher nicht nur nach Karte, sondern anhand realer Messwerte eingestellt werden. Die praktische Vorgehensweise erklärt unser Leitfaden zum Ausrichten einer LTE-Antenne mit RSRP, RSRQ und SINR.

Eine externe Antenne hilft dagegen wenig, wenn sie nicht zum verwendeten Frequenzband passt, der Anschluss falsch ist oder ein langes, verlustreiches Kabel den Antennengewinn aufzehrt. Sie beseitigt auch keine hohe Netzauslastung und kann fehlende Gerätefunktionen nicht nachrüsten.

Zwei reale Beispiele: Welche Angaben entscheiden?

Die folgenden Modelle zeigen, warum nicht nur „MIMO“ im Produktnamen zählt:

• Die GL-DY7027S besitzt zwei RF-Ports, deckt 698–2700 MHz ab und verwendet zwei N-Female-Anschlüsse. Sie ist damit ein Beispiel für eine breitbandige 2-Port-Konfiguration.
• Die GL-DY1727S46513 besitzt vier RF-Ports, deckt 1710–2700 MHz ab, ist mit ±45° polarisiert und verwendet vier 7/16-DIN-Female-Anschlüsse. Der veröffentlichte Gewinn beträgt 13 dBi.

Das zweite Modell hat mehr Ports und einen anderen Frequenzbereich sowie andere Anschlüsse. Daraus folgt nicht, dass es für jeden Router besser ist. Ein Gerät, das ein Band unterhalb von 1710 MHz benötigt oder andere Steckverbinder besitzt, stellt andere Anforderungen. Produktdaten müssen deshalb immer gegen das konkrete Funkgerät und den Einsatzort geprüft werden.

MIMO-Antenne oder Signalverstärker?

Eine normale MIMO-Antenne ist ein passives Bauteil. Sie empfängt und sendet über mehrere Antennenelemente, verstärkt das Signal aber nicht aktiv. Ein Signalverstärker oder Repeater enthält dagegen aktive Elektronik und arbeitet als eigenes Funksystem mit zusätzlichen technischen und regulatorischen Anforderungen.

Wenn ein Router externe Antennenanschlüsse hat, ist eine passende passive Antenne häufig der direkte Ansatz: Sie bringt die Antennenelemente an einen besseren Ort und verbindet sie mit den vorhandenen Funkpfaden. Ein aktiver Verstärker ist kein Ersatz für eine falsche Frequenzwahl, ungeeignete Anschlüsse oder ein nicht unterstütztes MIMO-Verfahren.

Checkliste vor der Auswahl

1. Gerät prüfen: Router- oder Modemmodell und unterstützte MIMO-Ordnung feststellen.
2. Portzahl zählen: Nur die extern nutzbaren LTE-/5G- oder WLAN-Ports berücksichtigen.
3. Frequenzbänder abgleichen: Antenne, Gerät und gewünschtes Netz müssen dieselben Bänder abdecken.
4. Anschlüsse vollständig bestimmen: Anschlussfamilie und Steckergeschlecht auf beiden Seiten prüfen; nötige Adapter vermeiden oder bewusst einplanen.
5. Antennenaufbau prüfen: Fertiges MIMO-Panel oder getrennte Elemente nach Herstellerangaben montieren; keine universelle Winkel- oder Abstandsregel annehmen.
6. Montageort festlegen: Innen/Außen, Richtung, Höhe, freie Umgebung, Wetterschutz und Befestigung klären.
7. Kabelverluste begrenzen: Kabellänge, Kabeltyp und Frequenz berücksichtigen – und zwar für jeden Pfad einzeln.
8. Vorher und nachher messen: Nicht nur Signalbalken, sondern Diagnosewerte und reale Verbindung unter vergleichbaren Bedingungen erfassen.

Kabelverlust überschlagen, bevor Sie bestellen

Antennengewinn und Kabeldämpfung verrechnen sich direkt gegeneinander. Die Überschlagsformel lautet:

$$

\text{Nettogewinn (dB)} = G_{\text{Antenne}} – (L_{\text{Kabel}} \times l) – L_{\text{Stecker}}

$$

Dabei ist $G_{\text{Antenne}}$ der Antennengewinn in dBi, $L_{\text{Kabel}}$ der frequenzabhängige Dämpfungsbelag in dB/m und $l$ die Kabellänge in Metern. Rechenbeispiel als reine Ingenieurschätzung (bitte immer mit dem Datenblatt Ihres konkreten Kabels gegenrechnen): Bei einem Dämpfungsbelag von 0,2 dB/m im Bereich um 2600 MHz verliert eine 15-Meter-Leitung rund 3 dB, zuzüglich Steckerverluste. 3 dB entsprechen der Hälfte der Leistung – von einer 13-dBi-Antenne bleiben so effektiv rund 10 dBi übrig.

Zwei praktische Konsequenzen: Erstens steigt die Dämpfung mit der Frequenz, ein Kabel ist bei 3,5 GHz deutlich verlustreicher als bei 800 MHz. Zweitens lohnt sich oft ein kürzerer Weg mit dickerem Kabel mehr als ein paar dB zusätzlicher Antennengewinn.

Eine Übersicht geeigneter Bauformen finden Sie unter LTE- und 5G-Antennen.

Häufige Fragen

Funktioniert die MIMO-Antenne wirklich?

Ja, wenn Funkgerät, Netz, Portzahl, Frequenzbereich und Installation MIMO gemeinsam unterstützen. Wie groß der Nutzen ist, lässt sich nicht pauschal vorhersagen; er sollte am Einsatzort gemessen werden.

Was bedeutet MIMO bei Antennen?

MIMO bedeutet „Multiple Input, Multiple Output“. Mehrere Sende- und Empfangspfade werden gemeinsam genutzt, um je nach System mehr Datenströme, robusteren Empfang oder eine bessere Signaltrennung zu ermöglichen.

Ist eine MIMO-Antenne besser als ein Signalverstärker?

Beide lösen unterschiedliche Aufgaben. Eine passive MIMO-Antenne stellt mehrere Funkpfade an einem geeigneten Montageort bereit. Ein Verstärker ist ein aktives System. Welcher Ansatz passt, hängt von Gerät, Installation und den örtlichen Anforderungen ab.

Was bedeutet MIMO 4×4 gegenüber 2×2 in Prozent?

Nominell steigt die Spitzenrate mit doppelt so vielen Pfaden deutlich an; im Netzbetrieb wurde für den Umstieg auf 4×4 MIMO ein mittlerer Zuwachs von rund 60 Prozent berichtet, bei nominell 300 auf 480 Mbit/s. Angaben von „bis zu 100 % mehr Geschwindigkeit“ beschreiben Laborbedingungen, nicht den Alltag.

Erhöht MIMO die Reichweite?

Nicht als feste, garantierte Entfernung. Diversität und ein besserer Antennenstandort können eine Verbindung robuster machen. Reichweite bleibt jedoch von Frequenz, Funkleistung, Gelände, Gebäuden, Störungen, Kabelverlusten und Netz abhängig.

Daten für eine technische Empfehlung

Senden Sie uns Router- oder Modemmodell, Frequenzbänder, Anzahl und Typ der Antennenanschlüsse, Montageort, gewünschte Kabellänge, aktuelle Messwerte und geplante Stückzahl. Damit lässt sich eine 2×2- oder 4×4-Lösung wesentlich genauer eingrenzen.
