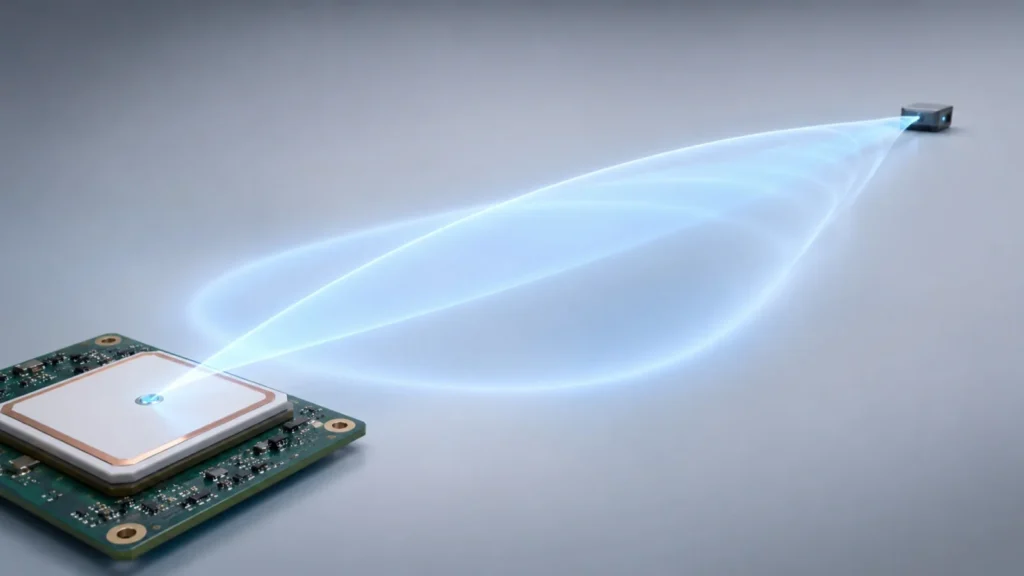

Der Gewinn einer Patchantenne beschreibt, wie stark sie Energie in einer bestimmten Richtung bündelt, nachdem Verluste berücksichtigt wurden. Ein höherer dBi-Wert bedeutet nicht automatisch mehr Reichweite oder besseren GNSS-Empfang. Er muss zusammen mit Strahlungsdiagramm, Wirkungsgrad, Polarisation, Massefläche und Einbau gelesen werden.

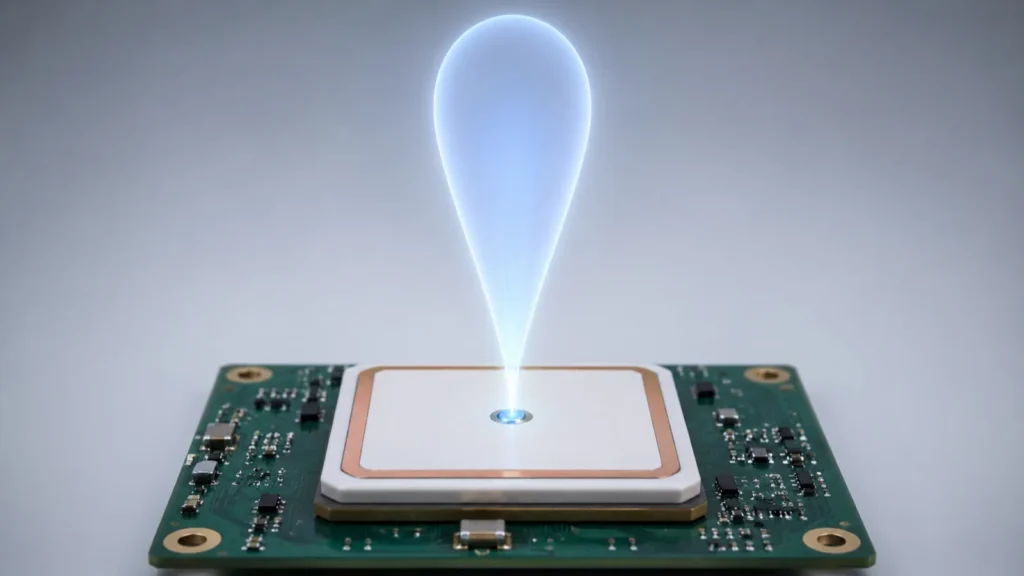

Bei einem typischen Patch liegt der höchste Gewinn senkrecht zur Patchfläche. Das ist hilfreich, wenn die Zielrichtung bekannt ist. Dreht das Gerät den Patch vom Signal weg, kann ein hoher Spitzenwert praktisch wenig nützen.
Gewinn, Richtwirkung und Wirkungsgrad
Die Richtwirkung beschreibt nur die räumliche Bündelung. Der Wirkungsgrad berücksichtigt Verluste durch Material, Leiter, Anpassung und Umgebung. Der Antennengewinn verbindet beide Größen: starke Bündelung bei hohen Verlusten kann einen geringeren realen Gewinn ergeben als erwartet.
Was den Patch-Gewinn beeinflusst
Massefläche

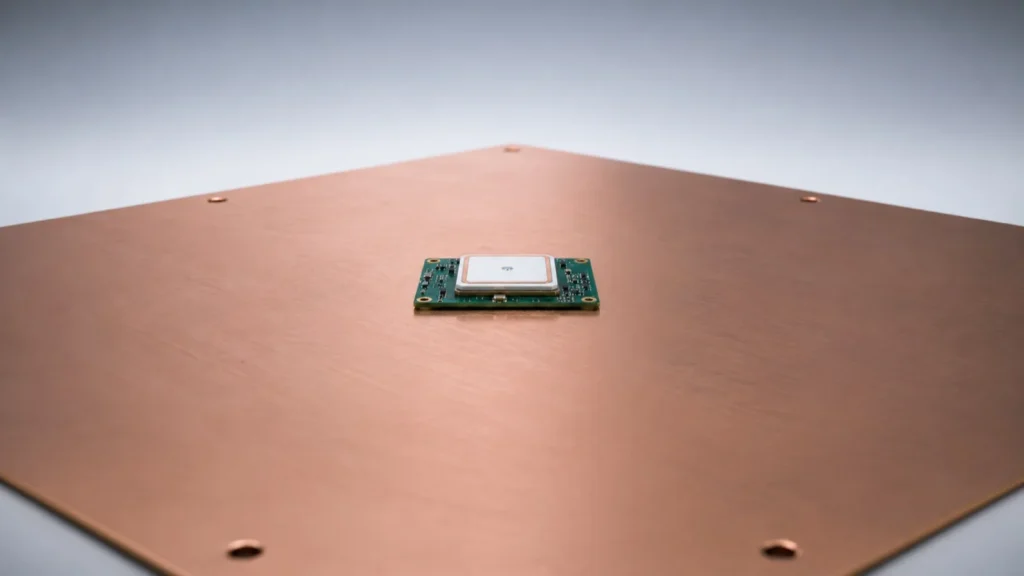

Größe und Form der Massefläche verändern Vorder-Rück-Verhältnis, Resonanz und Muster. Ein Patch auf einer kleinen Geräteplatine kann anders arbeiten als derselbe Patch auf der Datenblatt-Testplatte.
Substrat und Materialverlust
Dielektrizitätszahl, Dicke und Verlustfaktor beeinflussen Größe, Bandbreite und Effizienz. Eine stärkere Miniaturisierung ist nicht automatisch effizienter.
Patchgröße und Frequenz
Bei gleicher Frequenz unterstützt eine größere wirksame Apertur häufig mehr Richtwirkung. Kompakte GNSS-Patches verschiedener Außenmaße dürfen deshalb nicht allein nach dem Peak-Wert als austauschbar behandelt werden.
Anpassung, Kabel und Stecker
Schlechtes Matching reflektiert einen Teil der Leistung. Kabel- und Steckerverluste ändern nicht den Elementgewinn, reduzieren aber das Signal am Empfänger oder die Leistung an der Antenne.
Polarisation
Ein RHCP-Patch verliert Leistung, wenn das Gegenüber eine unpassende Polarisation oder Rotationsrichtung verwendet. Bei GNSS gehören RHCP-Gewinn und axial ratio zusammen.
Antennengewinn ist nicht LNA-Gewinn
Eine aktive GNSS-Antenne kann einen LNA enthalten. Dessen Verstärkung wird in dB angegeben, ist aber elektronische Verstärkung nach dem Antennenelement. Sie kompensiert Kabel- und Empfängerverluste. Sie erhöht nicht die Richtwirkung oder den Wirkungsgrad des Patches.
Zu viel Verstärkung kann den Empfängereingang oder nachfolgende Stufen übersteuern. Prüfen Sie Versorgung, Empfängergrenzen, Kabelverlust und Filter gemeinsam.
Datenblatt richtig lesen
- Ist der Wert Peak-, Realized- oder Average-Gain?
- Für welche Frequenz und Polarisation gilt er?
- Welche Massefläche und welches Gehäuse wurden verwendet?
- Ist das Diagramm absolut oder normiert?
- Werden Kabel- oder LNA-Werte getrennt ausgewiesen?
- Gibt es Gewinn über Winkel und Band statt nur einen Peak?
Für GNSS zählt die RHCP-Abdeckung über brauchbare Himmelswinkel. Ein hoher Zenith-Wert kann schwache Randwinkel nicht ersetzen.
Indoor coverage
Planning antenna coverage inside a building?
Share the building type, coverage area, frequency bands and donor/ceiling antenna requirements. We will help you choose the right components.
Häufige Fragen
Was ist der typische Gewinn einer Patchantenne?
Es gibt keinen universellen guten Wert. Größe, Frequenz, Substrat, Massefläche, Polarisation und Einbau verändern den Gewinn. Vergleichen Sie Werte nur bei passenden Messbedingungen.
Wie lässt sich der Gewinn einer Patchantenne erhöhen?
Mögliche Ansätze sind größere wirksame Apertur, geringere Verluste, bessere Anpassung, geeignete Massefläche oder ein Array. Jede Änderung beeinflusst zugleich Bandbreite, Baugröße und Öffnungswinkel.
Weiterführende Ratgeber
Produktausführungen vergleichen
Vergleichen Sie das genaue Modell und seine veröffentlichten Daten, bevor Sie Muster oder ein Serienangebot anfragen. Änderungen an Stecker oder Kabel müssen für das gewählte Modell bestätigt werden.
| Modell | Frequenz | Gewinn | Anschluss | Datenblatt |
|---|---|---|---|---|
| GL-DYS2501 | (MHz) GPS :1575.42MHz | — | — | |
| GL-DYS2502 | (70×70mm2 | — | — | |
| GL2504 | GPS :1575.42MHz GLONASS：1602Mhz | ≥2dBi(connecting PCB) | — | Modell ansehen |
| GL-DYS18N4 | 1575.42 ± 3.0 MHz 1602-1608MHz ≥15 dB ≦1.5 | — | — |
Die Werte stammen aus den jeweiligen Produktdaten. Fehlt eine Einheit oder ein Wert, prüfen Sie vor der Festlegung des Bauteils das Datenblatt.
