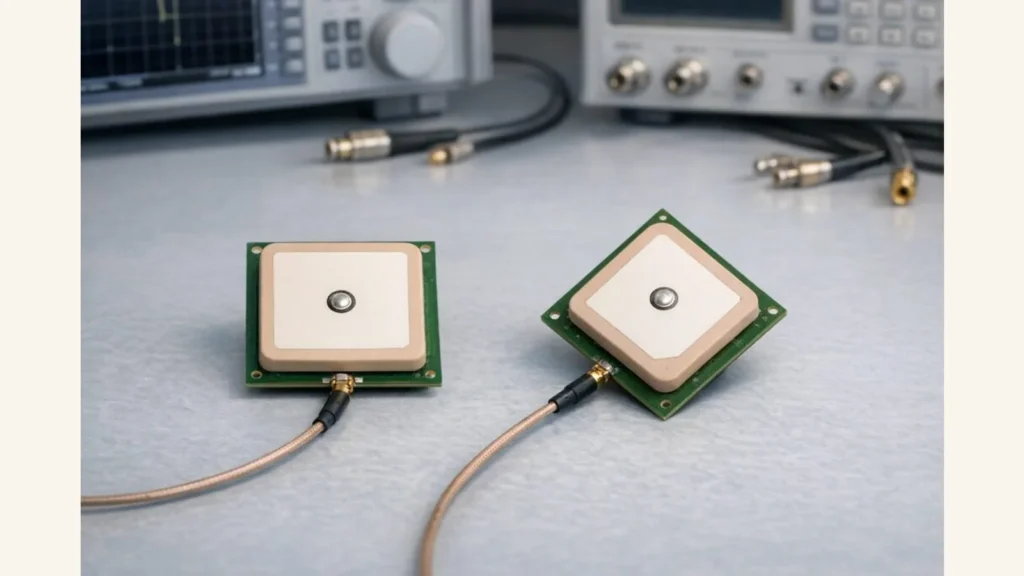

RHCP und LHCP bezeichnen die Drehrichtung einer zirkular polarisierten Welle. RHCP steht für rechtsdrehende, LHCP für linksdrehende Zirkularpolarisation. Sende- und Empfangsantenne müssen zur Polarisation des Signals passen. Eine entgegengesetzte Drehrichtung verursacht eine starke Polarisationsfehlanpassung.
Für GPS und andere GNSS-Signale ist am Empfangsort typischerweise RHCP relevant. Eine GNSS-Patchantenne wird deshalb meist als RHCP-Antenne ausgelegt. Das bedeutet nicht, dass jedes Produkt mit der Bezeichnung „GNSS“ automatisch über das ganze Band eine gute RHCP-Qualität besitzt.
Wie zirkulare Polarisation entsteht
Zirkulare Polarisation entsteht aus zwei senkrechten Feldkomponenten ähnlicher Amplitude mit definierter Phasenverschiebung. Dreht die Feldspitze in Ausbreitungsrichtung rechts herum, spricht man von RHCP; bei der anderen Drehrichtung von LHCP.
Was ist die Axial Ratio?
Die axial ratio beschreibt das Verhältnis der Haupt- zur Nebenachse der Polarisationsellipse. Je näher sie dem idealen Kreis kommt, desto reiner ist die Zirkularpolarisation. Prüfen Sie die axial ratio über Frequenz und Winkel, nicht nur an einem einzigen Punkt.
Warum GNSS meist RHCP nutzt
Navigationssatelliten senden zirkular polarisierte Signale, damit die Empfangsleistung weniger von der Drehung einer linear polarisierten Antenne abhängt. Eine passende RHCP-Antenne maximiert die Kopplung zum direkten Satellitensignal.
Mehrwegeausbreitung
Reflexionen können Polarisation und Rotationsrichtung verändern. Eine gute RHCP-Antenne mit niedriger Cross-Polar-Empfindlichkeit kann bestimmte reflektierte Anteile dämpfen. Sie beseitigt Mehrwegefehler jedoch nicht automatisch; Antennenort, Abschattung, Empfänger und Signalverarbeitung bleiben wichtig.
Wann LHCP sinnvoll sein kann
LHCP wird eingesetzt, wenn das System oder Gegenüber ausdrücklich LHCP verwendet, etwa in bestimmten Funk-, Satelliten- oder FPV-Anwendungen. Entscheidend ist die Spezifikation des vollständigen Links. Farbe oder äußere Bauform sind kein verlässlicher Nachweis der Drehrichtung.
Indoor coverage
Planning antenna coverage inside a building?
Share the building type, coverage area, frequency bands and donor/ceiling antenna requirements. We will help you choose the right components.
Auswahlcheck für GNSS
- unterstützte GNSS-Bänder,
- RHCP-Gewinn über Himmelswinkel,
- axial ratio über Band und Winkel,
- LHCP-Unterdrückung oder Cross-Polar-Diagramm,
- Massefläche und Einbauausrichtung,
- aktiver oder passiver Aufbau,
- Kabel, LNA, Filter und Versorgung,
- Messung im Endgerät.
Häufige Fragen
Was ist der Unterschied zwischen LHCP- und RHCP-Antennen?
Sie verwenden entgegengesetzte Drehrichtungen der zirkularen Polarisation. Gleichsinnig gekoppelte Antennen passen zusammen; gegensinnige Kombinationen verursachen hohe Polarisationsverluste.
Ist GPS LHCP oder RHCP?
GPS-Signale werden für den typischen Empfang als RHCP behandelt. Deshalb werden GPS/GNSS-Patchantennen üblicherweise für RHCP ausgelegt.
Ist LHCP besser als RHCP?
Nein. Die richtige Wahl hängt vom Signal und Gegenüber ab. Für GNSS ist üblicherweise RHCP erforderlich; in einem LHCP-System wäre LHCP richtig.
Weiterführende Ratgeber
Produktausführungen vergleichen
Vergleichen Sie das genaue Modell und seine veröffentlichten Daten, bevor Sie Muster oder ein Serienangebot anfragen. Änderungen an Stecker oder Kabel müssen für das gewählte Modell bestätigt werden.
| Modell | Frequenz | Gewinn | Anschluss | Datenblatt |
|---|---|---|---|---|
| GL-DY006 | 1575.42±1/1601-1610 | — | MCX R/A male | |
| GL-DY008 | 1575.42±1/1601-1610 | — | SMA male | |
| GL-DY006F | 1575.42±1 | — | Fakra C blue female | |
| GL-DY003C | 1575.42-1610 / 806-960/1710-2690 | 2.0dBic(Zenith) / 2.0 | 2*SMA male | Modell ansehen |
| GL-DY225 | 1575.42 ?3 / 1602-1610 MHz | — | — | Modell ansehen |
Die Werte stammen aus den jeweiligen Produktdaten. Fehlt eine Einheit oder ein Wert, prüfen Sie vor der Festlegung des Bauteils das Datenblatt.
Vor der Bestellung
- Gleichen Sie alle benötigten Frequenzbänder ab; die Bezeichnung einer Produktfamilie allein reicht nicht aus.
- Prüfen Sie Steckertyp und Kontaktgeschlecht, Kabelführung, Bauraum und Geräteschnittstelle.
- Entnehmen Sie Prüfbedingungen und Einbaugrenzen dem Datenblatt des genauen Modells.
Standardmodell auswählen oder Änderung anfragen
Nennen Sie für eine Standardausführung Modell und Stückzahl. Beschreiben Sie bei Änderungen Frequenzband, Bauraum, Kabellänge und Stecker. Musterverfügbarkeit, Mindestmenge und Lieferbedingungen werden im Angebot bestätigt.
