Router-Antennen richtig ausrichten: vertikal, horizontal oder gemischt?

Kurzantwort: Prüfen Sie zuerst, ob der Router
verstellbare externe Rundstrahlantennen, interne Antennen oder eine
Richtantenne verwendet. Bei üblichen Stab-Rundstrahlantennen und
Endgeräten auf derselben Etage ist eine vertikale Stellung ein
sinnvoller Ausgangspunkt. Die Antennenspitze wird dabei nicht auf den
Client gerichtet: Die stärkste Abstrahlung liegt grundsätzlich quer zur
Antennenachse. Für mehrere Etagen, Richtfunk oder Geräte mit mehreren
Antennenports gelten keine pauschalen 30°- oder 45°-Regeln. Hier
entscheiden Strahlungsdiagramm, Portbelegung, Herstellerangaben und eine
Vergleichsmessung.

Die Ausrichtung ist außerdem nur ein Teil des Problems. Ein
zentraler, erhöhter und freier Standort bringt häufig mehr als das
Drehen einer Antenne an einem Router, der hinter Metall, in einem
Schaltschrank oder direkt neben einer Störquelle steht.

1.
Zuerst feststellen, welche Antennen Sie überhaupt ausrichten können

Sehen Sie in das Handbuch und auf die Anschlüsse des Geräts.
Unterscheiden Sie vier Fälle:

• Interne Antennen: Hier wird das komplette Gerät
  ausgerichtet. Die Lage der Antennenelemente steht im Datenblatt oder
  Installationshandbuch.
• Verstellbare externe Stabantennen: Das sind häufig
  Rundstrahlantennen. Ihre Achse und Polarisation lassen sich durch Drehen
  verändern.
• Abgesetzte externe Antennen: Antenne, Kabel und
  Montageort können unabhängig vom Router gewählt werden. Zusätzlich sind
  Kabeldämpfung, Stecker und Abdichtung zu prüfen.
• Richtantennen: Panel-, Yagi- oder Parabolantennen
  werden mit ihrer Hauptstrahlrichtung auf das Versorgungsgebiet oder die
  Gegenstelle ausgerichtet. Die Regeln für einen Rundstrahler gelten hier
  nicht.

Prüfen Sie bei Routern, Access Points und Gateways mit mehreren
Buchsen außerdem, welche Funktechnik jedem Port zugeordnet ist.
LTE/5G-MIMO, WLAN-MIMO, Diversity und GNSS können getrennte Ports
verwenden. Eine mechanisch passende Antenne ist nicht automatisch am
richtigen Anschluss montiert.

2.
Warum man eine Stabantenne nicht mit der Spitze auf das Ziel
richtet

Eine typische vertikale Rundstrahl-Stabantenne verteilt Energie rund
um ihre Achse. Vereinfacht erinnert das dreidimensionale Feld an einen
Ring oder Torus: In der Ebene quer zur Antenne ist die Abstrahlung
stark, entlang der Antennenachse entstehen schwächere Bereiche. Deshalb
ist die Spitze der Antenne kein Zeiger. Der offizielle Cisco-Vergleich
von Rundstrahl- und Richtantennen zeigt diese unterschiedlichen
Strahlungsformen.

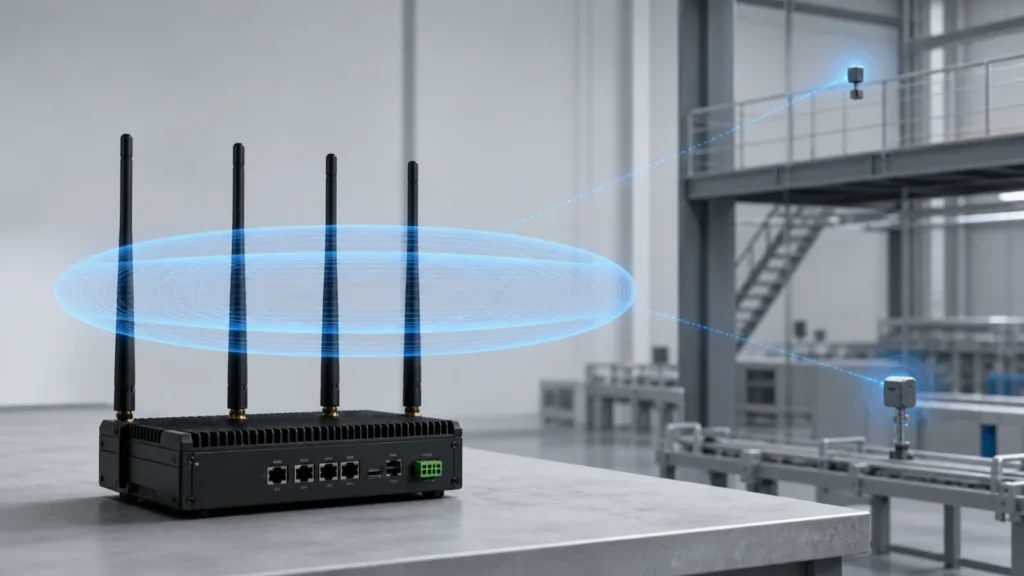

Steht die Antenne senkrecht, breitet sich das Hauptfeld überwiegend
horizontal aus. Das passt häufig zu Endgeräten auf derselben Etage.
Liegt die Antenne waagerecht, dreht sich auch das Strahlungsdiagramm.
Das kann in einer bestimmten Geometrie helfen, kann aber die Versorgung
in anderen Richtungen verschlechtern.

Das reale Diagramm ist nie ein perfekter Ring. Gehäuse, Bodenplatte,
Wand, Metallteile, Kabel und benachbarte Antennen verformen es. Nutzen
Sie deshalb das Strahlungsdiagramm des konkreten Modells und behandeln
Sie die Grundform nur als Startpunkt. Einen vertieften Überblick gibt
der Beitrag zur Antennenpolarisation.

3. Welche Stellung
passt zu welcher Situation?

Diese Tabelle ist eine Startlogik, keine allgemeine Montagefreigabe.
Bei fest eingebauten oder zertifizierten Systemen hat die
Installationsanweisung des Geräteherstellers Vorrang.

4.
Router-Antennen für dieselbe Etage ausrichten

Bei einem normalen Router mit verstellbaren Rundstrahlantennen und
überwiegend gleich hoch angeordneten Clients beginnen Sie mit
senkrechten Antennen. Stellen Sie den Router selbst aufrecht in der
vorgesehenen Betriebslage auf. Platzieren Sie ihn möglichst zentral,
erhöht und nicht direkt auf dem Boden.

Achten Sie darauf, dass die Antennen nicht unmittelbar an
Metallflächen, Heizkörpern, großen Elektrogeräten oder massiven
Bauteilen anliegen. Vermeiden Sie einen geschlossenen Schrank und
blockieren Sie keine Lüftungsöffnungen. Die Funkwellen müssen Wände und
Einrichtungen trotzdem durchdringen; eine freie Montage reduziert nur
unnötige zusätzliche Hindernisse.

Richten Sie eine Rundstrahlantenne nicht auf den entferntesten
Client. Wenn das Signal an einem Ende des Gebäudes schwach ist, prüfen
Sie zuerst Standort, Hindernisse, Frequenzband, Kanalbelegung und die
Möglichkeit eines zusätzlichen Access Points.

5. Was gilt bei mehreren
Etagen?

Für mehrere Etagen wird häufig empfohlen, einzelne Antennen schräg
oder waagerecht zu stellen. Das kann bei manchen Geräten und Grundrissen
einen schwachen Bereich verändern, ist aber keine allgemeingültige
Lösung. Schon zwei Routermodelle können unterschiedliche interne
Antennen, Portrollen und Strahlungsdiagramme besitzen.

Gehen Sie deshalb in dieser Reihenfolge vor:

1. Router möglichst zentral zwischen den zu versorgenden Bereichen
   positionieren.
2. Prüfen, wie interne und externe Antennen laut Hersteller angeordnet
   sind.
3. Mit der empfohlenen Grundstellung an festen Punkten jeder Etage
   messen.
4. Nur eine Variable ändern, zum Beispiel die Stellung einer
   zulässigerweise verstellbaren Antenne.
5. Dieselben Messpunkte unter vergleichbaren Bedingungen
   wiederholen.

Wenn eine Etage dauerhaft schlecht versorgt bleibt, ist ein
zusätzlicher, kabelgebundener Access Point meist planbarer als immer
neue Antennenwinkel. Eine Antenne kann kein massives Stahlbetonbauteil
oder eine ungünstige Netzplanung wegdrehen.

6.
Mehrere Antennen bedeuten nicht automatisch „eine gerade, eine
schräg“

Mehrantennensysteme nutzen ihre Ports unter anderem für MIMO oder
Diversity. Die Funkhardware wertet mehrere Signalpfade gemeinsam aus.
Daraus folgt nicht, dass die Stäbe beliebig in verschiedene Richtungen
zeigen sollten.

Prüfen Sie vor jeder Änderung:

• Sind alle Anschlüsse für denselben Funkdienst vorgesehen?
• Müssen an allen Ports derselbe Antennentyp und dieselbe Polarisation
  verwendet werden?
• Gibt es im Handbuch feste Portbezeichnungen oder eine
  vorgeschriebene Orientierung?
• Sind Kabeltyp und Kabellänge an den zusammengehörigen Pfaden
  vergleichbar?
• Sind Antennenabstand und Entkopplung bereits durch das Gerät oder
  die Montagehalterung festgelegt?

Bei manchen Systemen ist eine definierte Polarisationsvielfalt Teil
des Antennendesigns. Bei anderen verlangt der Hersteller gleiche
Antennen in gleicher Orientierung. Übernehmen Sie daher keine pauschale
„Fächerstellung“ aus einem fremden Routerfoto. Die Hinweise des
konkreten Geräts und der Antenne gehen vor.

7.
Standort vor Winkel: die wichtigsten Montagebedingungen

Bevor Sie an den Antennen drehen, verbessern Sie die Umgebung:

• Router oder Access Point zentral zum Versorgungsgebiet
  platzieren.
• Möglichst erhöht und offen montieren.
• Abstand zu großen Metallflächen, Maschinengehäusen und dichten
  Regalen halten.
• Nicht direkt neben möglichen Störquellen oder in einem
  geschlossenen, heißen Schrank montieren.
• Kabel nicht unnötig verlängern und enge Biegeradien vermeiden.
• Bei Außenmontage Schutzart, UV-Beständigkeit,
  Blitz-/Überspannungsschutz und Erdung projektbezogen planen.

Auch das genutzte Frequenzband beeinflusst die Reichweite durch
Hindernisse und die verfügbare Datenrate. Wie Sie das Band aus Gerät und
Zielmarkt ableiten, zeigt der Leitfaden Antennenfrequenz
richtig auswählen.

8. So
testen Sie eine neue Ausrichtung reproduzierbar

Ein einzelner Geschwindigkeitstest direkt neben dem Router beweist
nichts. Legen Sie vorher feste Messpunkte fest: einen guten
Referenzpunkt, mehrere typische Arbeitsplätze und die bekannten
Problemstellen.

1. Verwenden Sie nach Möglichkeit dasselbe Endgerät.
2. Lassen Sie Routerstandort, Funkband, Kanal und Netzlast
   unverändert.
3. Notieren Sie Ausgangsstellung und Messergebnisse.
4. Ändern Sie nur Standort oder Ausrichtung, nicht beides
   gleichzeitig.
5. Erfassen Sie an jedem Messpunkt die verfügbaren Werte, etwa RSSI,
   SNR, Durchsatz und Paketverlust.
6. Wiederholen Sie die Messung, weil Funkbedingungen zeitlich
   schwanken.
7. Behalten Sie nur Änderungen, die die Problemstellen verbessern, ohne
   wichtige andere Bereiche deutlich zu verschlechtern.

Es gibt keinen universellen RSSI- oder Durchsatzwert, der für jede
Anwendung genügt. Ein Sensor mit kleinen Datenpaketen, eine
Sprachverbindung und eine Videokamera stellen unterschiedliche
Anforderungen. Definieren Sie die Abnahmekriterien vor dem Test.

9. Typische
Fehler bei der Antennenausrichtung

Die Spitze auf den Client richten: Bei einer
typischen Rundstrahl-Stabantenne liegt dort nicht die
Hauptabstrahlung.

Alle Antennen ohne Handbuch auffächern: Bei MIMO-
oder Diversity-Systemen können Portrolle, Antennentyp und Orientierung
vorgegeben sein.

Nur an einem Punkt testen: Eine Verbesserung an
einem Arbeitsplatz kann eine andere Zone verschlechtern.

Ausrichtung und Standort gleichzeitig ändern: Danach
ist nicht mehr erkennbar, welche Maßnahme gewirkt hat.

Metall und Kabel ignorieren: Ein guter Winkel
gleicht keine Abschattung durch den Schaltschrank und kein stark
dämpfendes Kabel aus.

Mehr dBi als automatische Lösung betrachten: Höherer
Gewinn verändert das Strahlungsdiagramm. Er bedeutet nicht automatisch
bessere Versorgung in jedem Raum. Mehr dazu erklärt Antennengewinn
in dBi.

10.
Angaben für eine externe Router- oder Gateway-Antenne

Wenn die vorhandenen Antennen nicht zur Montage oder Abdeckung
passen, senden Sie für eine Vorauswahl:

• Hersteller und Modell von Router, Access Point oder Gateway,
• verwendete WLAN-, Mobilfunk-, GNSS- oder weitere
  Frequenzbänder,
• Anzahl und Bezeichnung der Antennenports,
• Rundumversorgung oder definierte Zielrichtung,
• Grundriss, Etagen, Montagehöhe und wesentliche Hindernisse,
• Innen-, Außen- oder Schaltschrankmontage,
• Steckverbinder, gewünschte Kabellänge und vorhandene
  Durchführung,
• Umgebungsanforderungen und erwartete Stückzahl.

Im Bereich WLAN-Antennen
finden Sie passende Bauformen; das vollständige Antennen-Produktverzeichnis
deckt weitere Funkdienste ab. Für ein Standardmodell oder eine
kundenspezifische Abstimmung können Sie direkt ein Angebot
anfordern.
