Die Antenne am Auto empfängt oder sendet Funksignale. Je nach Fahrzeug und Ausstattung versorgt das Antennensystem das Radio, DAB+, GPS/GNSS, Mobilfunk, WLAN oder Fernsteuerungsfunktionen. Die sichtbare Stab- oder Haifischflossenantenne ist dabei oft nur ein Teil des Systems. Weitere Antennen können in Scheiben, Stoßfängern, Spiegeln oder anderen Fahrzeugteilen sitzen.
Darum lässt sich die Funktion einer Autoantenne nicht sicher an ihrer Form erkennen. Maßgeblich sind die Ausstattung des Fahrzeugs, die Portbelegung, die Verkabelung und das Datenblatt des konkreten Antennenmoduls.
Welche Funktionen kann eine Fahrzeugantenne übernehmen?
Eine moderne Fahrzeugantenne kann mehrere Funkdienste unterstützen. Diese Dienste arbeiten jedoch in unterschiedlichen Frequenzbereichen und stellen unterschiedliche Anforderungen an Antennenelement, Verstärker, Filter, Kabel und Empfänger.
| Funkdienst | Signalrichtung | Aufgabe im Fahrzeug | Mögliches Fehlerbild |
|---|---|---|---|
| AM/UKW-Radio | Empfang | Analoger Rundfunk und Verkehrsinformationen | Rauschen, schwache Sender, häufige Empfangsaussetzer |
| DAB+ | Empfang | Digitaler Rundfunk | Tonaussetzer, stummes Radio, fehlende Sender |
| GPS/GNSS | Empfang | Navigation, Ortung, Zeitreferenz und Flottenfunktionen | Langsame oder fehlende Position, instabile Ortung |
| Mobilfunk | Senden und Empfangen | Telematik, Notruf, Datenverbindung oder externe Fahrzeugkommunikation | Verbindungsabbrüche, geringe Datenrate, instabile Einbuchung |
| WLAN | Senden und Empfangen | Hotspot, Diagnose oder Verbindung lokaler Geräte | Kleine Reichweite oder instabile Verbindung |
| Funkfernbedienung und Telematik | Je nach System | Zentralverriegelung, Standheizung oder vernetzte Fahrzeugdienste | Kurze Reichweite oder nicht erreichbare Funktion |
Diese Tabelle beschreibt typische Aufgaben. Sie beweist nicht, dass jede sichtbare Dachantenne alle Funktionen enthält. Bei einem konkreten Fahrzeug können einzelne Dienste über andere Antennen oder interne Module laufen.
Warum hat ein Auto mehrere Antennen?
Eine einzige Antenne kann nicht automatisch jeden Funkdienst gleich gut abdecken. AM/UKW, DAB+, GNSS, Mobilfunk und WLAN liegen in sehr unterschiedlichen Frequenzbereichen. Dazu kommen unterschiedliche Aufgaben: Eine GNSS-Antenne empfängt sehr schwache Satellitensignale, während eine Mobilfunkantenne auch senden muss.

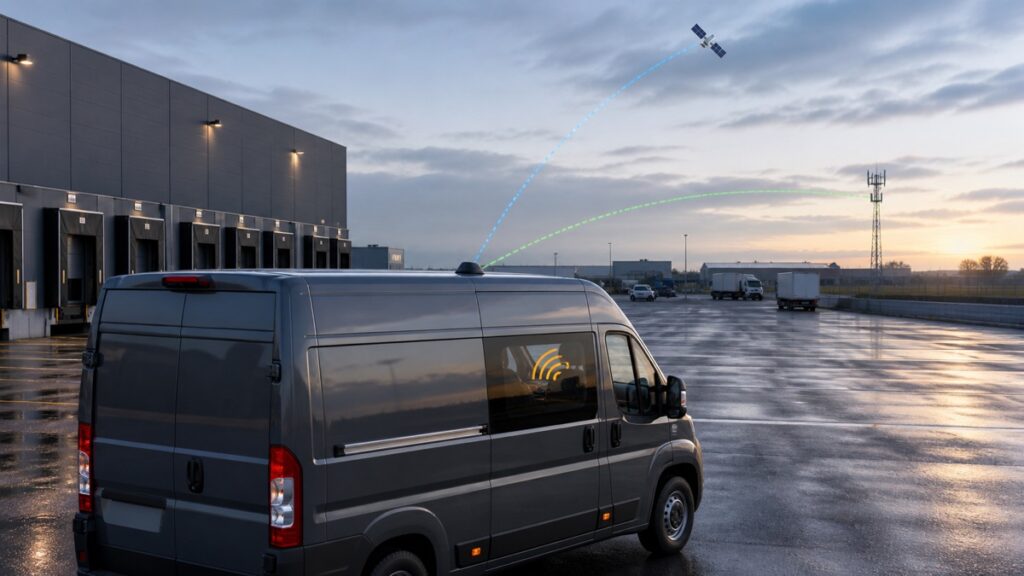

Deshalb verwenden Fahrzeuge je nach Ausstattung mehrere Antennenelemente. Manche Elemente teilen sich ein Gehäuse, andere sitzen an verschiedenen Stellen. Der sichtbare Aufsatz auf dem Dach kann zum Beispiel GPS, Mobilfunk und WLAN enthalten, während die Rundfunkantenne als Leiterstruktur in einer Scheibe ausgeführt ist. Bei einem anderen Modell kann die Verteilung anders aussehen.
Auch Diversity und MIMO können mehrere Antennen für denselben Dienst erfordern. Das Fahrzeug oder Funkmodul wählt dann einen günstigeren Empfangspfad oder nutzt mehrere Pfade gleichzeitig. Wie viele Antennen tatsächlich vorhanden sind, ist immer modell- und ausstattungsabhängig.
Stabantenne, Shark-Fin oder Scheibenantenne?
Stabantenne
Die klassische Stabantenne wird häufig mit Radioempfang verbunden. Je nach Bauart kann der sichtbare Stab passiv arbeiten oder zusammen mit einem Verstärker im Antennenfuß verwendet werden. Ein abgebrochener Stab, Korrosion oder eine lose Verbindung kann den Empfang verschlechtern.
Shark-Fin- oder Haifischflossenantenne
Eine Shark-Fin-Antenne ist zuerst eine Gehäuseform. In diesem Gehäuse können mehrere getrennte Antennenelemente, Verstärker, Filter und Koaxialleitungen untergebracht sein. Typische Kombinationen umfassen GPS/GNSS, Mobilfunk, WLAN oder Rundfunk. Welche davon wirklich verbaut sind, steht im Datenblatt oder in der Fahrzeugdokumentation.
Ein gemeinsames Gehäuse bedeutet nicht, dass eine einzige Breitbandantenne alle Dienste übernimmt. Mehrere Elemente können eigene Ports und Leitungen verwenden. Darum ist eine äußerlich passende Ersatzflosse nicht automatisch elektrisch kompatibel.
Scheibenantenne und versteckte Antennen
Leiterbahnen in Heck- oder Windschutzscheiben können Rundfunk und andere Dienste empfangen. Weitere Antennen können in nichtmetallischen Fahrzeugteilen integriert sein. Dadurch kann Radio, Navigation oder Telefonie weiter funktionieren, obwohl ein sichtbarer Dachstab beschädigt ist. Das beweist jedoch nicht, dass der Dachaufbau ohne Funktion ist.
Warum sitzt die Antenne oft auf dem Dach?
Das Dach bietet eine erhöhte Position mit vergleichsweise freier Sicht in viele Richtungen. Fahrzeugteile schirmen das Antennenelement dort oft weniger stark ab als bei einem tiefen Einbau. Für GPS/GNSS hilft ein freier Blick zum Himmel; für Funkverbindungen kann die Dachposition die Abschattung durch die Karosserie reduzieren.
Bei vielen für Fahrzeugmontage ausgelegten Monopolen ist außerdem eine leitfähige Fläche Teil der vorgesehenen HF-Gegenstruktur. Das bedeutet aber nicht, dass jede Dachantenne dieselbe Massefläche benötigt. Dipole, Scheibenantennen, Patchantennen und speziell entwickelte No-Ground-Plane-Modelle verwenden andere Strukturen. Mehr dazu erklärt der Leitfaden zur Groundplane und Massefläche.
Was passiert, wenn die Autoantenne defekt oder abgebrochen ist?
Das Fehlerbild hängt davon ab, welcher Teil beschädigt ist. Ein abgebrochener Radiostab kann nur den Rundfunkempfang verschlechtern. Wasser im Antennenfuß kann Verstärker oder mehrere Signalpfade betreffen. Ein gequetschtes Koaxialkabel, ein korrodierter Kontakt oder eine fehlende Speisespannung kann ähnliche Symptome verursachen wie ein defektes Antennenelement.
Gehen Sie deshalb nicht allein nach dem äußeren Schaden vor:
- Prüfen Sie, welche Dienste tatsächlich schlechter geworden sind.
- Vergleichen Sie den Zustand an demselben Ort und unter ähnlichen Bedingungen.
- Kontrollieren Sie Stecker, Kabel, Antennenfuß und mögliche Feuchtigkeit.
- Prüfen Sie bei einer aktiven Antenne die vorgesehene Versorgung oder Phantomspeisung.
- Ersetzen Sie das Modul erst, wenn Frequenzbereiche, Ports, Stecker, Kodierung und Einbau mechanisch wie elektrisch passen.
Der Ratgeber zu Antennenstecker-Arten zeigt, warum ähnlich aussehende HF-Stecker nicht allein nach Gehäuseform getauscht werden dürfen.
So finden Sie heraus, welche Funktion Ihre Antenne hat
Beginnen Sie mit der Fahrzeugdokumentation. Suchen Sie nach Ausstattungslisten, Stromlaufplänen, Ersatzteilnummern oder dem Datenblatt des Antennenmoduls. Dort sollten die unterstützten Dienste und Anschlüsse genannt sein.
Sehen Sie danach unter den Antennenfuß oder an das angeschlossene Steuergerät, sofern das gefahrlos und ohne Beschädigung möglich ist. Mehrere Koaxialleitungen sprechen für getrennte Signalpfade, sagen aber ohne Portbelegung noch nicht, welcher Stecker zu welchem Dienst gehört.
Ein kontrollierter Funktionstest kann die Dokumentation ergänzen. Prüfen Sie Radio, DAB+, Navigation und Datenverbindung einzeln vor und nach einer klar definierten Änderung. Trennen Sie dabei nicht wahllos Kabel und vertauschen Sie keine Stecker. Airbags, Dachhimmel, Korrosionsschutz und Abdichtung machen Arbeiten an Dachantennen zu einer Aufgabe für eine Fachwerkstatt, wenn der Zugang nicht eindeutig und sicher ist.
Für eine nachgerüstete GPS/GNSS-Antenne finden Sie Einbauorte und Prüfungen im Leitfaden GPS-Antenne im Auto montieren.
Kombinationsantenne für Fahrzeug, Flotte oder Terminal auswählen
Bei einem neuen Fahrzeugterminal reicht die Angabe „Shark-Fin-Antenne“ nicht aus. Für eine belastbare Auswahl müssen mindestens diese Punkte feststehen:
- Dienste und Frequenzbänder: Welche Mobilfunk-, GNSS-, WLAN-, Rundfunk- oder weiteren Funkbereiche muss das System wirklich unterstützen?
- Portanzahl: Benötigt das Funkgerät einzelne Pfade, Diversity, 2×2 MIMO oder 4×4 MIMO?
- Aktiv oder passiv: Braucht ein Pfad einen LNA oder Antennenverstärker, und welche Versorgung stellt das Gerät bereit?
- Stecker und Kabel: Welche Schnittstelle, Kodierung, Kabellänge und Dämpfung sind zulässig?
- Montage: Dachbohrung, Gewinde, Magnetfuß, Klebemontage, Groundplane und maximaler Bauraum müssen zum Fahrzeug passen.
- Umgebung: Regen, Waschanlage, Vibration, Temperatur, UV-Belastung und Korrosionsschutz gehören in die Anforderung.
- Validierung im Fahrzeug: Anpassung, Strahlungsdiagramm, GNSS-Empfang, gegenseitige Störung der Funkpfade und die elektromagnetische Verträglichkeit müssen im endgültigen Einbau geprüft werden.
Die Anleitung zur Auswahl der richtigen Antennenfrequenz hilft beim ersten Schritt. Für eine technische Prüfung können Sie Frequenzbänder, Gerät, Portanzahl, Einbauort, Stecker, Kabellänge und Stückzahl über Angebot anfordern senden.
Die sichtbare Antenne ist nur ein Teil des Funksystems
Die kurze Antwort lautet: Die Antenne am Auto verbindet das Fahrzeug per Funk mit Radiosendern, Satelliten, Mobilfunknetzen oder lokalen Geräten. Welche Funktion der sichtbare Dachaufbau tatsächlich übernimmt, hängt vom Fahrzeug und seiner Ausstattung ab.
Verlassen Sie sich deshalb nicht auf die Form. Prüfen Sie Dienste, Frequenzen, Ports, Versorgung, Kabel und Einbau als zusammenhängendes System. Genau dort entscheidet sich, ob eine Ersatz- oder Kombinationsantenne im realen Fahrzeug funktioniert.
