Eine GPS-Antenne funktioniert im Fahrzeug am zuverlässigsten, wenn sie möglichst viel freien Himmel sieht und weder Blech noch metallisierte Scheiben das Signal abschirmen. Ein Platz außen auf dem Dach ist aus HF-Sicht oft günstig. Eine Innenmontage kann ebenfalls funktionieren, wenn über der Antenne nur HF-durchlässiges Material liegt.
Der beste Einbauort ist deshalb nicht bei jedem Fahrzeug gleich. Karosserie, Panoramadach, beheizte oder wärmedämmende Verglasung, vorhandene Antennen, Airbags und Kabelwege müssen gemeinsam betrachtet werden.
Einbauorte im Vergleich
| Einbauort | HF-Eignung | Wichtige Bedingung |
|---|---|---|

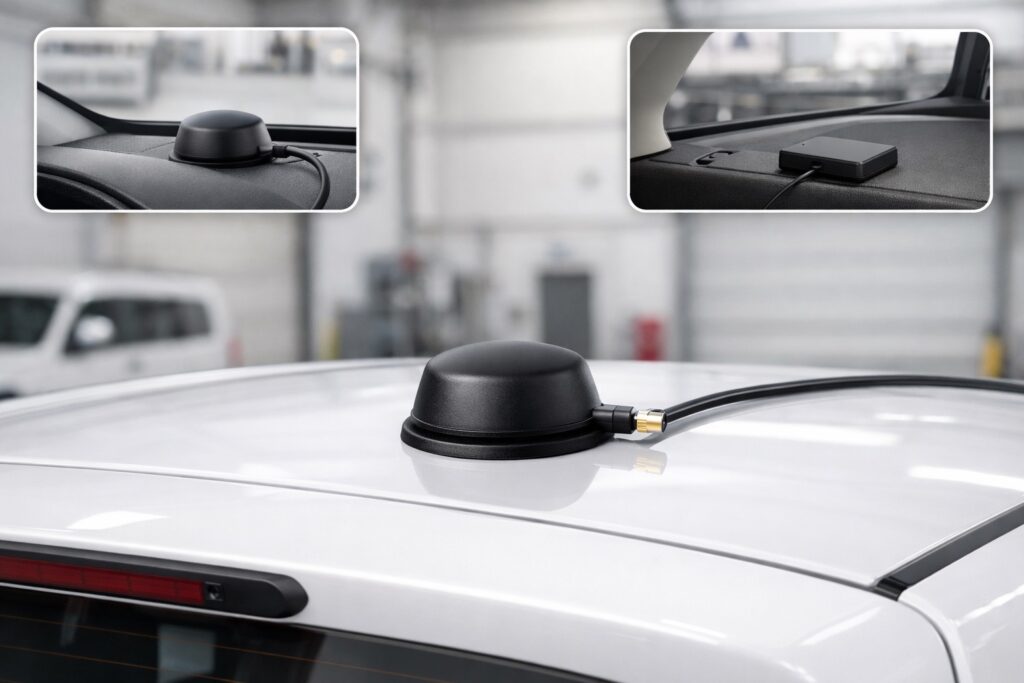

| Außen, nahe der Dachmitte | häufig sehr gut | Antenne und Montageart müssen für außen geeignet sein |
| Fahrerhaus- oder Kabinendach | häufig sehr gut | freie Sicht, sichere Befestigung, dichte Kabeldurchführung |

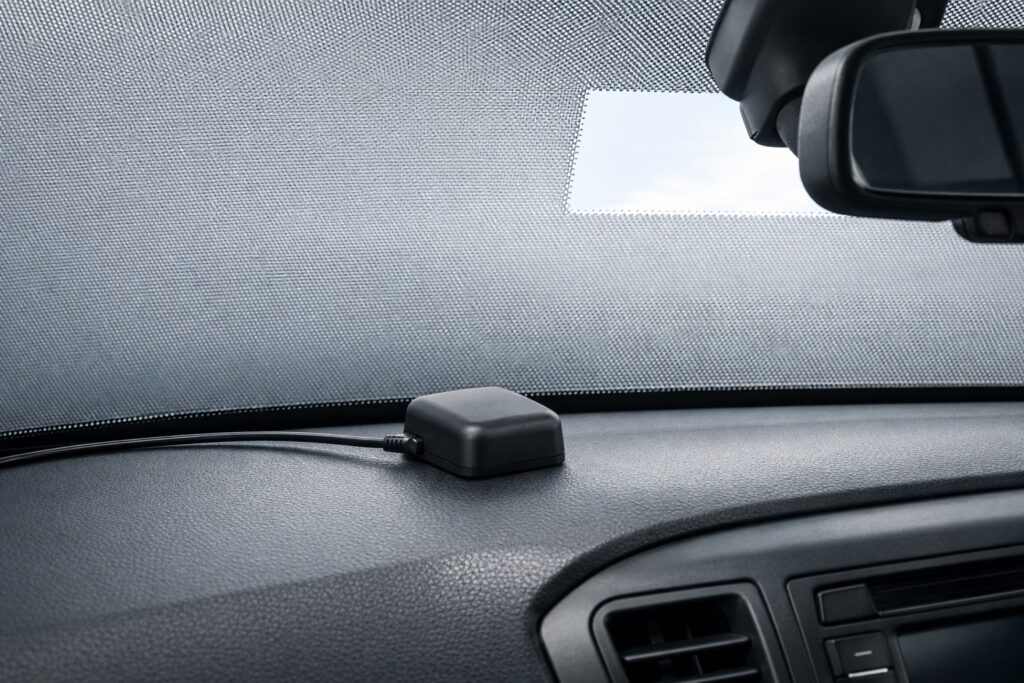

| Armaturenbrett nahe der Frontscheibe | möglich | Scheibe darf das GNSS-Signal nicht stark dämpfen |
| Bereich hinter einer gekennzeichneten unbeschichteten Scheibenzone | oft geeignet | Fahrzeughandbuch und reale Messung beachten |
| Hutablage unter der Heckscheibe | je nach Fahrzeug möglich | freie Sicht nach oben, keine starke Metallisierung |
| Tief unter dem Armaturenbrett | unsicher | Blechträger, Displays und Kabelbäume können abschatten oder stören |
| Kofferraum unter Blech | meist ungünstig | Karosserie blockiert große Teile des Himmels |
Warum Blech und Scheiben den Empfang verändern
Satellitensignale erreichen die Erdoberfläche mit sehr geringer Leistung. Eine Antenne benötigt daher Sicht auf einen möglichst großen Himmelsausschnitt. Fahrzeugblech schirmt diese Signale stark ab.
Auch eine Scheibe ist nicht automatisch HF-transparent. Wärmeschutz-, Solar- oder beheizte Verglasung kann metallische Schichten oder Leiter enthalten. Wie stark diese den Empfang beeinflussen, hängt von der konkreten Scheibe ab. Manche Fahrzeuge besitzen einen ausgewiesenen, weniger beschichteten Bereich für Mautgeräte oder Funkzubehör. Verlassen Sie sich nicht auf die Optik; prüfen Sie Fahrzeugunterlagen und messen Sie am realen Einbauort.
GPS-Antenne im Auto montieren: sieben Schritte
1. Empfänger und Antenne abgleichen
Prüfen Sie Frequenzunterstützung, aktive oder passive Ausführung, Antennenspeisung, Steckverbinder und Kabellänge. Eine mechanisch passende FAKRA-Verbindung beweist noch nicht, dass Code und Signalweg stimmen.
2. Zwei bis drei Positionen provisorisch testen
Fixieren Sie die Antenne zunächst lösbar. Vergleichen Sie Dach, Scheibenbereich und einen verdeckten Innenplatz, bevor Kabel endgültig verlegt oder Verkleidungen bearbeitet werden.
3. Antenne richtig ausrichten
Viele GNSS-Patchantennen sind für eine horizontale, zum Himmel gerichtete Montage vorgesehen. Entscheidend ist die Einbauanweisung des konkreten Modells. Ein seitlich montierter Patch kann ein anderes Sichtfeld und Strahlungsdiagramm ergeben.
4. Abstand zu Störquellen einplanen
Positionieren Sie die GNSS-Antenne nicht unmittelbar neben stark sendenden Mobilfunk-, Betriebsfunk- oder anderen Antennen, wenn das System keine entsprechende Entkopplung vorsieht. Auch DC/DC-Wandler, Displays, schlecht entstörte USB-Geräte und Zündsysteme können die Empfangskette belasten.
5. Kabel sicher verlegen
Vermeiden Sie Quetschstellen, scharfe Kanten, zu enge Biegeradien und unkontrollierte Kabelschlaufen. Befestigen Sie das Kabel so, dass Vibration und Zug nicht am Stecker wirken.
6. Fahrzeugsicherheit schützen

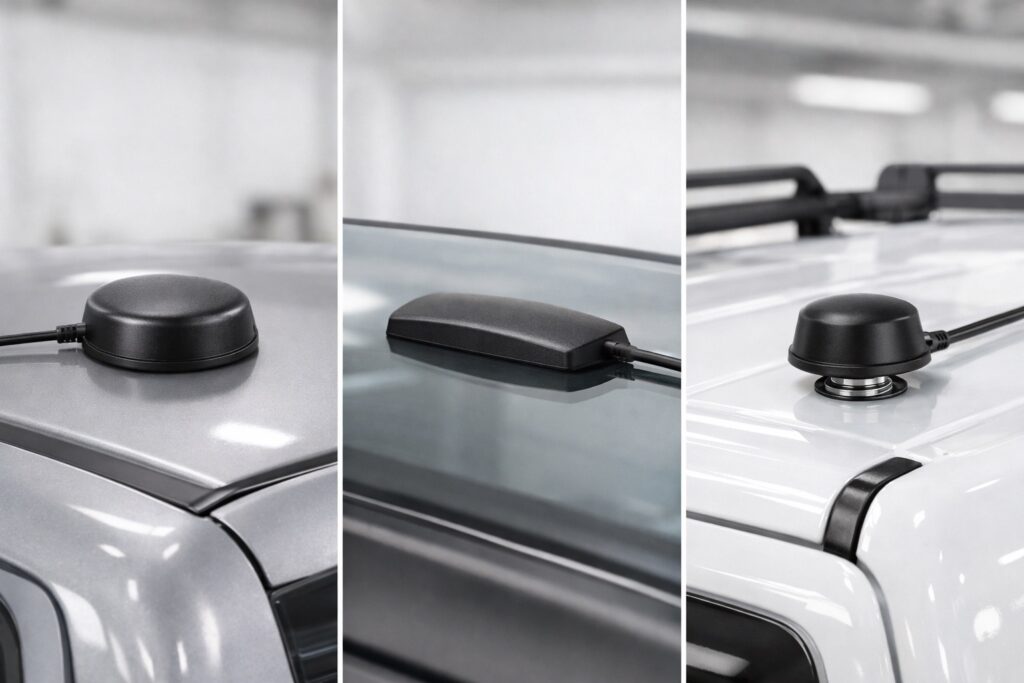

Führen Sie Kabel nicht durch Entfaltungsbereiche von Airbags und beschädigen Sie keine Rückhaltesysteme, Brems-, Hochvolt- oder Fahrzeugleitungen. Bohren Sie nicht ohne Freigabe durch Karosserieteile. Bei einer Außenmontage müssen Korrosionsschutz und Abdichtung nach Fahrzeug- und Antennenherstellerangaben ausgeführt werden.
7. Empfang vor und nach der endgültigen Montage messen
Notieren Sie bei freier Sicht und vergleichbaren Bedingungen:
- Zeit bis zur ersten Positionsbestimmung,
- Anzahl sichtbarer und verwendeter Satelliten,
- vom Empfänger bereitgestellte Signalqualitätswerte,
- Abbrüche während einer reproduzierbaren Testfahrt.
Erst wenn der endgültige Einbau ähnliche Werte liefert wie der provisorische gute Platz, sollte die Montage abgenommen werden.
Kann die GPS-Antenne unter das Armaturenbrett?
Ja, wenn über der Antenne überwiegend HF-durchlässiges Material liegt, der vorgesehene Himmelsausschnitt ausreicht und keine störende Elektronik unmittelbar daneben sitzt. Unter einem massiven Querträger oder weit unter der Karosserie ist das Ergebnis meist schlechter.
Eine verdeckte Montage sollte deshalb niemals nur nach Bequemlichkeit entschieden werden. Ein kurzer Vorher-Nachher-Test zeigt schnell, ob der Platz genügend Reserve bietet.
Typische Fehler und ihre Symptome
Langsame Positionsbestimmung: zuerst Himmelsausschnitt, Scheibenbeschichtung und Antennenspeisung prüfen.
Abbrüche nur während der Fahrt: Kabel, Stecker, Vibration, Spannung und wechselnde Abschattung untersuchen.
Funktioniert außerhalb, aber nicht im Fahrzeug: Einbauort oder Verglasung ist wahrscheinlicher als ein grundsätzlicher Antennendefekt.
Funktioniert nach dem Einbau nicht mehr: Steckerbelegung, FAKRA-Code, geknickte Leitung und aktive Antennenspeisung kontrollieren.
Schlechte Werte neben anderen Funkantennen: Abstand und Entkopplung testen; immer nur eine Variable ändern.
Häufig gestellte Fragen
Kann man eine GPS-Antenne unter dem Armaturenbrett montieren?
Das kann funktionieren, wenn kein Metallträger direkt über der Antenne liegt und der Platz im realen Fahrzeug ausreichend Signalreserve bietet. Vor dem endgültigen Einbau muss getestet werden.
Ist eine GPS-Antenne an der Windschutzscheibe sinnvoll?
Ja, sofern die Scheibe das Signal nicht stark dämpft. Bei metallisierter oder bestimmter beheizter Verglasung kann ein ausgewiesener unbeschichteter Bereich oder eine Außenmontage besser sein.
Muss die GPS-Antenne nach oben zeigen?
Bei vielen Patchantennen ist eine horizontale, zum Himmel gerichtete Lage vorgesehen. Maßgeblich bleibt die Einbauzeichnung des konkreten Modells.
Was gehört in eine Fahrzeuganfrage?
Nennen Sie Fahrzeugtyp, Einbauort, Innen- oder Außenmontage, Empfänger, Anschluss, Kabellänge, Versorgung aktiver Antennen und Umweltanforderungen. So lässt sich die mechanische Befestigung gemeinsam mit der HF-Strecke beurteilen.
